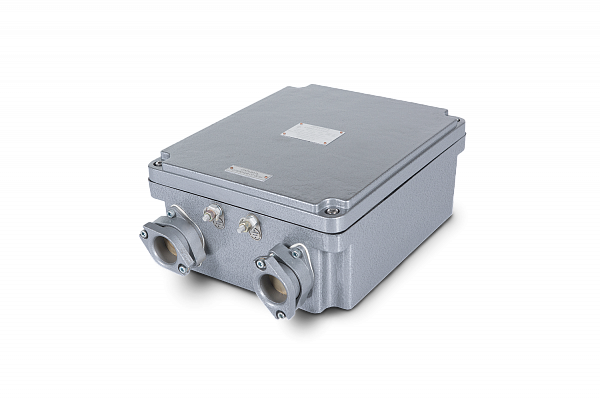

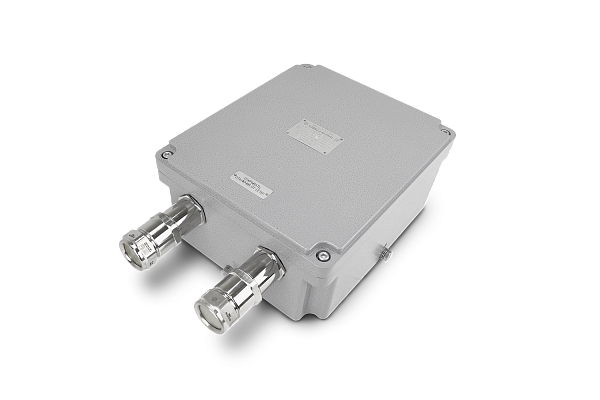

КЗВВ

Назначение

Коробка зажимов взрывозащищенная высоковольтная типа KЗВВ предназначена для коммутации силовых кабелей типа KПБП Зх10 и KПБП Зх16 и прочих, питающих высоковольтное оборудование.

Особенности

Возможность подключения кабелей с напряжением до 10000 В и номинальным током до 400А.
Изготовление из цинкового сплава, алюминиевого сплава, из нержавеющей и конструкционной стали, пластика, в зависимости от необходимой маркировки взрывозащиты и номинального напряжения.
Возможна установка коробки на вертикальной стойке (трубе) при использовании хомутов с установкой их на задней стенке коробки.

Конструкция

Изделие состоит из корпуса, трех фарфоровых опорных изоляторов с контактными зажимами для подсоединения жил кабеля в наконечниках изоляторов, установленных на монтажной панели. На нижней стенке корпуса установлены кабельные вводы.

Связаться с нами

СЕРТИФИКАТЫ

Назначение

Коробка зажимов взрывозащищенная высоковольтная типа KЗВВ предназначена для коммутации силовых кабелей типа KПБП Зх10 и KПБП Зх16 и прочих, питающих высоковольтное оборудование.

Особенности

Возможность подключения кабелей с напряжением до 10000 В и номинальным током до 400А.
Изготовление из цинкового сплава, алюминиевого сплава, из нержавеющей и конструкционной стали, пластика, в зависимости от необходимой маркировки взрывозащиты и номинального напряжения.
Возможна установка коробки на вертикальной стойке (трубе) при использовании хомутов с установкой их на задней стенке коробки.

Конструкция

Изделие состоит из корпуса, трех фарфоровых опорных изоляторов с контактными зажимами для подсоединения жил кабеля в наконечниках изоляторов, установленных на монтажной панели. На нижней стенке корпуса установлены кабельные вводы.

Степень взрывозащиты:

1Ех еb IIC Т4(ТЗ) Gb,1Ех db IIВ Т4 Gb, РП Ех еc I Мс,РВ Ех db I Мb, Ех tb IIIC Т85°С,Ех tb IIIC T135°С(T200°С) Db

Степень защиты, IP:

66

Исполнение:

Зона 1/РВ

Температура эксплуатации, ⁰С:

от -10⁰С до + 55⁰С/от -40⁰С до + 45⁰С/от -60⁰С до + 40⁰С/от -60⁰С до + 50⁰С

Номер технических условий:

ПИНЮ.685564.002ТУ

Климатическое исполнение:

В1,5/ОМ1/Т1/УХЛ1

Номинальное напряжение, В:

2200/6000/10000

Материалы корпуса:

Алюминиевый сплав/Конструкционная сталь/Нержавеющая сталь/Пластик/Цинко-алюминиевый сплав

Диаметр подводимых кабелей, мм:

от 22 до 112

Номинальный ток, А:

100/400 A

Структура условного обозначения

КЗВВ Х1 — Х2-ХЗ х Х4 (Х5)-Х6-Х7

КЗВВ — коробка зажимов взрывозащищенная высоковольтная.

Х1 — номинальное напряжение, на которое рассчитана коробка.
2.2 — для коробок на 2200В,
6 — для коробок на 6000В,
10 — для коробок на 10000В.

Х2 — материал оболочки:
П — пластик (для маркировок взрывозащиты 1Ех еb IIC ТЗ Gb). Максимальное напряжение до 2200В;
М — модифицированный алюминиевый сплав (для маркировок взрывозащиты 1Ех еb II ТЗ Gb). Максимальное напряжение до 2200В;
А — модифицированный алюминиевый сплав (для маркировок взрывозащиты 1Ех db IIB Т4 Gb). Максимальное напряжение до 6000В;
Ц — цинковый сплав (для маркировок взрывозащиты РВ Ех db I Мb). Максимальное напряжение до 6000В.
Н — нержавеющая сталь (для маркировок взрывозащиты 1Ех еb IIC ТЗ Gb, РП Ех еc I Мс (только для коробок на 2200В), 1Ех db IIВ Т4 Gb, РВ Ех db I Мb (только для коробок на 2200В и 6000В), 1Ех еb IIC Т4 Gb, РП Ех еc I Мс.
Максимальное напряжение до 10000В.
С – сталь с антикоррозионным покрытием (для маркировок взрывозащиты 1Ex еb IIC T3 Gb, РП Ex ec I Mc (только для коробок на 2200В), 1Ex db IIB T4 Gb, РВ Ex db I Mb (только для коробок на 2200В и 6000В), 1Ex еb IIC T4 Gb, РП Ex ec I Mc.
Максимальное напряжение до 10 000В.

ХЗ — тип кабельных вводов.

Х4 — количество кабельных вводов.

X5 — сторона установки кабельных вводов (А,В,С,D).

Х6 — маркировка взрывозащиты: 1Ех еb IIC ТЗ Gb, 1Ех еb IIC Т4 Gb, РП Ех еc I Мс, 1Ех db IIB Т4 Gb, РВ Ех db I Мb.

Х7 — климатическое исполнение и категория размещения по ГОСТ 15150: В1,5; УХЛ1; Т1; ОМ1.

Примечание:
1. При заказе коробка может иметь установочные хомуты, салазки или подвесы в заказе после обозначения исполнения коробки вносится запись «спец. заказ».
2.Коробки КЗВВ2.2-М и КЗВВ2.2-П комплектуются двумя кабельными вводами ВК40 по стороне «D» для ввода силовых кабелей типа КПБП Зх10 и КПБП Зх16. При заказе этих изделий стандартной комплектации вводы не указываются.

Пример формулировки заказа:

Коробка, изготовленная из нержавеющей стали на номинальное напряжение 6000 В, с двумя кабельными вводами ВК-Н-ВЭЛ 1-М40, расположенными по сторонам В и D, с маркировкой взрывозащиты 1Ех еb IIC Т4 Gb, климатическим исполнением и категорией размещения УХЛ1:

КЗВВ6-Н-(Н-1-М40)х1(В)-(Н-1-М40)х1(D)-1Ех еb IIC Т4 Gb-УХЛ1 на базе оболочки ОЭАН-ВЭЛ-11.3

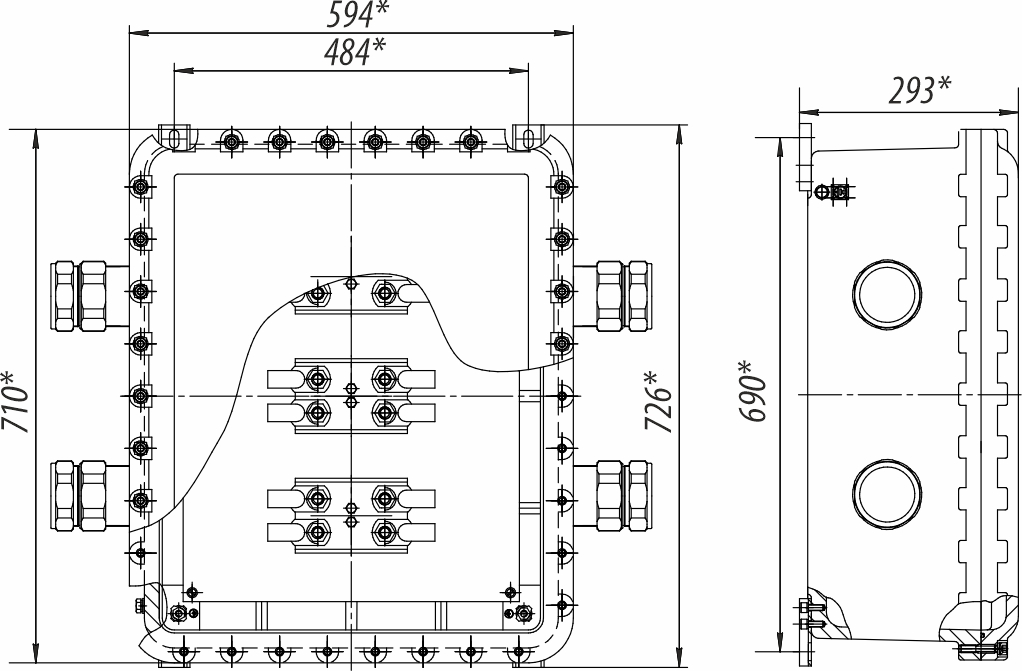

Габаритные и присоединительные размеры

КЗВВ2.2-П, КЗВВ2.2-М

Крепление на трубу 2.2 кВ 2.2 кВ
Оболочка ОЭАП5.1, ОЭАМ5 Оболочка ОЭАП5.1, ОЭАМ5

КЗВВ6-Н, КЗВВ6-С, КЗВВ10-Н, КЗВВ10-С
6кВ, 10 кВ, оболочка ОЭАН-ВЭЛ11.3, ОЭАС-ВЭЛ11.3

      КЗВВ6-Н, КЗВВ6-С, КЗВВ10-Н, КЗВВ10-С КЗВВ6-Н, КЗВВ6-С, КЗВВ10-Н, КЗВВ10-С
          6кВ, 10 кВ, оболочка ОЭАН-ВЭЛ12.3, 6кВ, 10 кВ, оболочка ОЭАН-ВЭЛ13.3,
            ОЭАС-ВЭЛ12.3 ОЭАС-ВЭЛ13.3
