КЗВН(С)-ВЭЛ-IIB

Назначение

Коробки зажимов предназначены для соединения и разветвления бронированных и не бронированных кабелей, с оболочкой круглого сечения, с медными или алюминиевыми жилами, в цепях переменного и постоянного тока, электроустановок химической, газовой, нефтяной и других отраслях промышленности, а также рудниках и шахтах, опасных по взрывоопасному газу и пыли.

Особенности

Возможность установки зажимов на различные токи. В искробезопасных коробках устанавливаются клеммы сечением до 2,5 мм².
Материал коробки может быть выбран согласно нужд клиента и потребностей: нержавеющая сталь или сталь с антикоррозийным покрытием.
8 габаритов коробок зажимов.
Коробки зажимов типа КЗВН-ВЭЛ исполнения В1 предназначены для эксплуатации в атмосфере типа IV приморско-промышленной.
Коробки зажимов типа КЗВН-ВЭЛ могут быть изготовлены в высокотемпературном исполнении с рабочей температурой от -60°С до +200°С. Для них применяются керамические клеммы.
Для взрывозащиты РВ Ех db I Мb разрешается установка на боковые стенки Ех-компонентов только с маркировкой взрывозащиты «d» 1 группы (РВ Ех db I Мb).

Конструкция

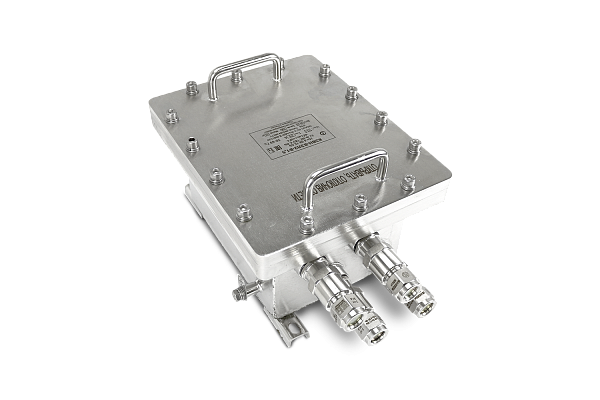

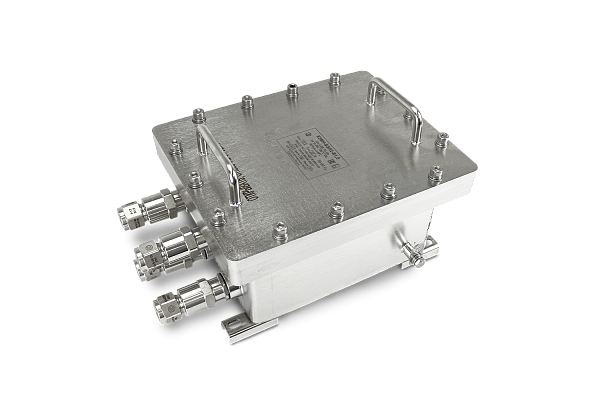

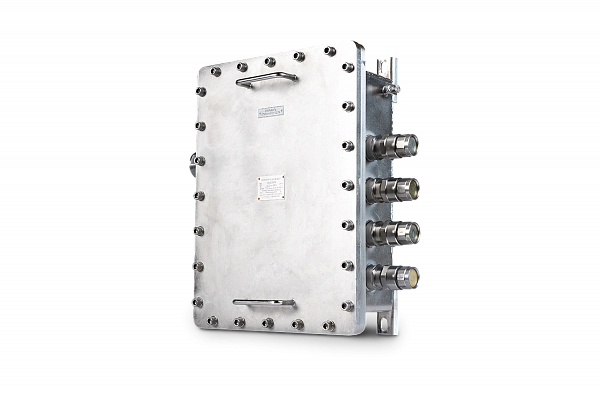

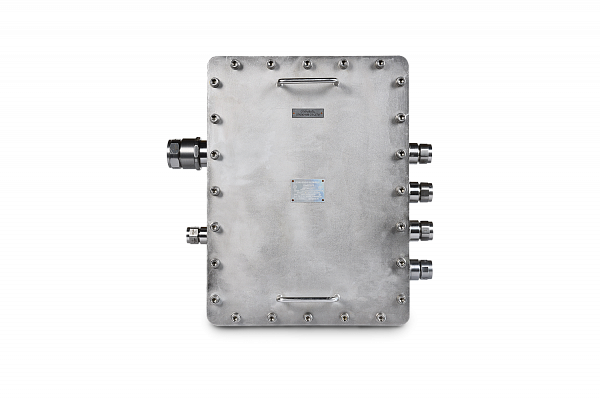

Коробка зажимов состоит из корпуса и крышки, образующих взрывонепроницаемую оболочку. Внутри оболочки установлена монтажная панель. На монтажную панель крепится DIN — рейка с зажимами. Зажимы могут быть установлены в несколько рядов. На боковых стенках оболочки устанавливаются кабельные вводы. Внутри и снаружи коробки расположены зажимы заземления.

Связаться с нами

СЕРТИФИКАТЫ

СПБ КЗВН(С)-ВЭЛ-IIВ

СС 012 КЗВН(С)-ВЭЛ-IIB

СПБ КЗВЦ-ВЭЛ-IIC

Сейсмо КЗВН(С)-ВЭЛ-IIB

Назначение

Коробки зажимов предназначены для соединения и разветвления бронированных и не бронированных кабелей, с оболочкой круглого сечения, с медными или алюминиевыми жилами, в цепях переменного и постоянного тока, электроустановок химической, газовой, нефтяной и других отраслях промышленности, а также рудниках и шахтах, опасных по взрывоопасному газу и пыли.

Особенности

Возможность установки зажимов на различные токи. В искробезопасных коробках устанавливаются клеммы сечением до 2,5 мм².
Материал коробки может быть выбран согласно нужд клиента и потребностей: нержавеющая сталь или сталь с антикоррозийным покрытием.
8 габаритов коробок зажимов.
Коробки зажимов типа КЗВН-ВЭЛ исполнения В1 предназначены для эксплуатации в атмосфере типа IV приморско-промышленной.
Коробки зажимов типа КЗВН-ВЭЛ могут быть изготовлены в высокотемпературном исполнении с рабочей температурой от -60°С до +200°С. Для них применяются керамические клеммы.
Для взрывозащиты РВ Ех db I Мb разрешается установка на боковые стенки Ех-компонентов только с маркировкой взрывозащиты «d» 1 группы (РВ Ех db I Мb).

Конструкция

Коробка зажимов состоит из корпуса и крышки, образующих взрывонепроницаемую оболочку. Внутри оболочки установлена монтажная панель. На монтажную панель крепится DIN — рейка с зажимами. Зажимы могут быть установлены в несколько рядов. На боковых стенках оболочки устанавливаются кабельные вводы. Внутри и снаружи коробки расположены зажимы заземления.

Степень взрывозащиты:

РВ Ex db I Мb,1Ех db IIВ Т6(Т5/Т4/ТЗ) Gb,РВ Ex db [ia Ma] I Мb,1Ех db [ia Ga] IIВ Т6(Т5/Т4/ТЗ) Gb, Ех tb IIIC Т85°С(Т100°С/Т135°/Т200°С) Db

Степень защиты, IP:

66

Исполнение:

Зона 1/РВ

Температура эксплуатации, ⁰С:

от -40⁰С до + 45⁰С/от -60⁰С до + 50⁰С/от -60⁰С до + 200⁰С

Номер технических условий:

ПИНЮ.685564.002 ТУ

Климатическое исполнение:

В1,5/ОМ1

Номинальное напряжение, В:

60/1000

Тип клеммных зажимов:

Винтовые/Пружинные

Материалы корпуса:

Конструкционная сталь/Нержавеющая сталь

Номинальный ток, А:

10 A

Структура условного обозначения

КЗВХ1-ВЭЛ Х2-ХЗ/Х4 П-Х5 (Х5.1)/Х5.2-Х6 Х7(Х8)-Х9-Х10

КЗВХ1-ВЭЛ — коробка зажимов взрывозащищенная.

Х1 — материал коробки: Н — нержавеющая сталь, С — сталь с антикоррозийным покрытием.

Х2 — типоразмер оболочки: 1, 2, 3, 4, 5, 6, 7, 13.

ХЗ — номинальный ток зажимов (для искробезопасных коробок ток не указывается).

Х4 — количество зажимов.

П — индекс, указывающий на применение пружинных зажимов. В случае использования винтовых зажимов индекс не указывается.

X5 — индекс, указывающий на наличие клемм заземления или шин заземления. Если необходима установка клемм заземления, указывается индекс «РЕ» в случае необходимости установки шин заземления, указывается индекс «шина РЕ» для не изолированной, «изол. шина РЕ» для изолированной. В случае, если клеммы заземления и шины заземления не устанавливаются, индекс не указывается.

X5.1 — индекс, указывающий:
— для клемм заземления, при наличии нескольких, различных по площади сечения жил — номинальный ток, силовых зажимов, такого же сечения. Если клеммы заземления, по сечению, такие же как и силовые зажимы, индекс не указывается;
— для шин заземления — количество винтовых зажимов на шине (8 или 14).

X5.2 — индекс, указывающий:
— для клемм заземления — количество клемм и П — индекс, указывающий на применение пружинных клемм. В случае использования винтовых зажимов, индекс не указывается;
— для шин заземления: количество шин и, при необходимости, сторона установки.

Х6 — тип кабельного ввода или тип заглушки или дренажного устройства.

Х7 — количество кабельных вводов или заглушек, или дренажного устройства.

Х8 — сторона установки кабельного ввода или заглушки, или дренажного устройства (А, В, С, D).

Х9 — маркировка взрывозащиты: РВ Ех db I Мb, 1Ех db IIB Т6(Т5/Т4/ТЗ) Gb, РВ Ех db [ia Ma] I Мb, 1Ех db [ia Ga] IIВ Т6(Т5/Т4/ТЗ) Gb.

Х10 — вид климатического исполнения и категория размещения по ГОСТ15150: В1,5 или ОМ1. Для высокотемпературных коробок индекс не указывается.

Пример формулировки заказа:

Коробка зажимов взрывобезопасной с маркировкой взрывозащиты 1Ех db IIВ Т6 Gb на 10 винтовых зажимов на номинальный ток 24А, 2 кабельных ввода М20х1,5 на стороне «А» и 1 кабельный ввод М25х1,5 на стороне «В» климатического исполнения В, категории размещения 1,5:

— для внутреннего рынка: КЗВН-ВЭЛ1-24/10-(Н-2БМ-М20)х2(А)-(Н-2БМ-М25)х1(В)-1Ех db IIВ Т6 Gb-B1,5;

— для экспорта: КЗВН-ВЭЛ1-24/10-(Н-2БМ-М20)х2(А)-(Н-2БМ-М25)х1(В)-1Ех db IIВ Т6 Gb-В1,5-Экспорт.
