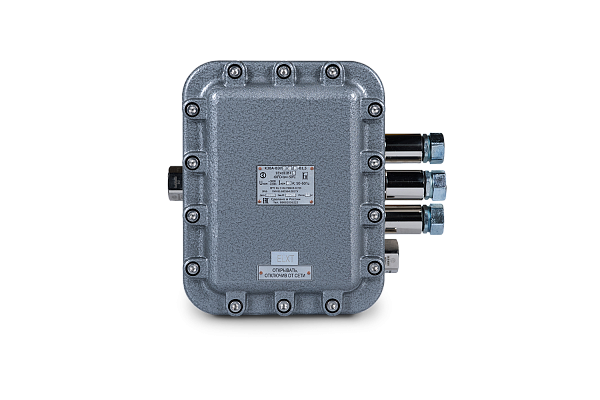

КЗВА-ВЭЛ-IIB

Назначение

Коробки зажимов предназначены для соединения и разветвления бронированных и не бронированных кабелей, с оболочкой круглого сечения, с медными или алюминиевыми жилами, в цепях переменного и постоянного тока, электроустановок химической, газовой, нефтяной и других отраслях промышленности.

Особенности

16 габаритов корпуса.
Порошковая или молотковая окраска оболочек, имеющая высокую адгезию и надежно защищающая изделие от агрессивного влияния окружающей среды.
Возможность подведения кабеля диаметром от 3 до 112 мм.
Невыпадающий крепеж из нержавеющей стали.
При указании маркировки взрывозащиты 1Ех db IIC Т6 (Т5/Т4/Т3) Gb Х запрещается использовать коробку зажимов во взрывоопасных зонах, где возможно образование взрывоопасных смесей на основе ацетилена.

Конструкция

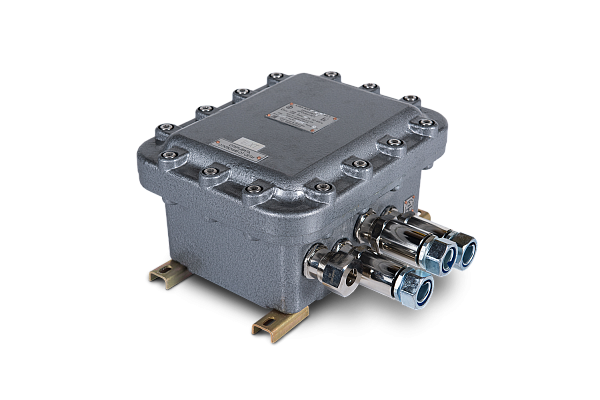

Коробка зажимов состоит из корпуса и крышки, образующих взрывонепроницаемую оболочку. Крышка крепится к корпусу с помощью не выпадающего крепежа. Внутри оболочки установлена монтажная панель. На монтажную панель крепится DIN — рейка с зажимами. Зажимы могут быть установлены в несколько рядов. На боковых стенках оболочки устанавливаются кабельные вводы. Внутри и снаружи коробки расположены зажимы заземления.

Связаться с нами

СЕРТИФИКАТЫ

СС 012 КЗВА-ВЭЛ-IIB

СПБ КЗВА-ВЭЛ-IIB

Сейсмо КЗВА-ВЭЛ-IIB

Назначение

Коробки зажимов предназначены для соединения и разветвления бронированных и не бронированных кабелей, с оболочкой круглого сечения, с медными или алюминиевыми жилами, в цепях переменного и постоянного тока, электроустановок химической, газовой, нефтяной и других отраслях промышленности.

Особенности

16 габаритов корпуса.
Порошковая или молотковая окраска оболочек, имеющая высокую адгезию и надежно защищающая изделие от агрессивного влияния окружающей среды.
Возможность подведения кабеля диаметром от 3 до 112 мм.
Невыпадающий крепеж из нержавеющей стали.
При указании маркировки взрывозащиты 1Ех db IIC Т6 (Т5/Т4/Т3) Gb Х запрещается использовать коробку зажимов во взрывоопасных зонах, где возможно образование взрывоопасных смесей на основе ацетилена.

Конструкция

Коробка зажимов состоит из корпуса и крышки, образующих взрывонепроницаемую оболочку. Крышка крепится к корпусу с помощью не выпадающего крепежа. Внутри оболочки установлена монтажная панель. На монтажную панель крепится DIN — рейка с зажимами. Зажимы могут быть установлены в несколько рядов. На боковых стенках оболочки устанавливаются кабельные вводы. Внутри и снаружи коробки расположены зажимы заземления.

Степень взрывозащиты:

1Ех db IIВ Т6(Т5/Т4/ТЗ) Gb,1Ех db IIC Т6(Т5/Т4/ТЗ) Gb Х,1Ех db [ia Ga] IIВ Т6(Т5/Т4/ТЗ) Gb,1Ех db [ia Ga] IIВ Т6(Т5/Т4/ТЗ)+Н2 Gb,Ех tb IIIС Т85°С (Т100°С/T135°С/ Т200°С) Db

Степень защиты, IP:

66

Исполнение:

Зона 1

Класс защиты от поражения током:

I

Температура эксплуатации, ⁰С:

от -40⁰С до + 45⁰С/от -60⁰С до + 50⁰С

Номер технических условий:

ПИНЮ.685564.002ТУ

Климатическое исполнение:

В1,5/ОМ1

Номинальное напряжение, В:

60/1000

Тип клеммных зажимов:

Винтовые/Пружинные

Материалы корпуса:

Алюминиевый сплав

Номинальный ток, А:

10 A

Структура условного обозначения

КЗВХ1-ВЭЛХ2-ХЗ/Х4П-Х5(Х5.1)/Х5.2-Х6хХ7(Х8) -Х9-Х10

КЗВ-ВЭЛ — коробка зажимов взрывозащищенная.

Х1 — материал коробки зажимов: А -алюминиевый сплав.

Х2 — типоразмер оболочки: 1, 2, 3, 4, 5.1, 5.2, 6, 7, 8, 9, 10, 11, 12, 13, 14.1, 14.2.

ХЗ — номинальный ток зажимов, для искробезопасных цепей не указывается.

Х4 — количество зажимов.

П — индекс, указывающий на применение пружинных зажимов. В случае использования винтовых зажимов индекс не указывается.

X5 — индекс, указывающий на наличие клемм заземления или шин заземления. Если необходима установка клемм заземления, указывается индекс «РЕ» в случае необходимости установки шин заземления, указывается индекс «шина РЕ» для неизолированной, «изол. шина РЕ» для изолированной. В случае, если клеммы заземления и шины заземления не устанавливаются, индекс не указывается.

X5.1 — индекс, указывающий:

— для клемм заземления, при наличии нескольких, различных по площади сечения жил — номинальный ток, силовых зажимов, такого же сечения. Если клеммы заземления, по сечению, такие же как и силовые зажимы, индекс не указывается;

— для шин заземления — количество винтовых зажимов на шине (8 или 14).

X5.2 — индекс, указывающий:

— для клемм заземления — количество клемм и П — индекс, указывающий на применение пружинных клемм. В случае использования винтовых зажимов, индекс не указывается;

— для шин заземления: количество шин и, при необходимости, сторона установки.

Х6 — тип кабельного ввода или тип заглушки или дренажного устройства.

Х7 — количество кабельных вводов или заглушек, или дренажного устройства.

XS — сторона установки кабельного ввода или заглушки, или дренажного устройства (А, В, С, D).

Х9 — маркировка взрывозащиты: 1Ех db IIВ Т6 (Т5/Т4/Т3) Gb,1Ex db IIC Т6(Т5/Т4/Т3) Gb Х, 1Ех db [ia Ga] IIВ Т6(Т5/Т4/Т3) Gb,1Ех db [ia Ga] IIВ Т6 (Т5/Т4/Т3)+Н2 Gb.

Х10 — вид климатического исполнения и категория размещения по ГОСТ15150: B1,5 или ОМ1.

Пример формулировки заказа:

Коробка зажимов взрывозащищенная из алюминия четвертого типоразмера, с 24 пружинными зажимами на ток 31 А, тремя кабельными вводами для бронированного кабеля ВК-Л-ВЭЛ 2БM-M32-ExdG-B1,5, расположенными по стороне А, двумя кабельными вводами для не бронированного кабеля ВК-Л-ВЭЛ-2-М25-ЕхdG-В1,5, расположенными по стороне В, четырьмя кабельными вводами для бронированного кабеля ВК-Л-ВЭЛ 2БM-M20-ExdG-B1,5, расположенными по стороне С, с маркировкой взрывозащиты 1Ех db IIВ Т6 Gb климатического исполнения и категории размещения B1,5:

КЗВА-ВЭЛ4-31/24П-(Л-26М-МЗ2)хЗ(А)-(Л-2-М25)х2(8)-(Л-26М-М 20)х4(С)-1Ех db 118 Т6 Gb-B1,5.

Габаритные и присоединительные размеры
