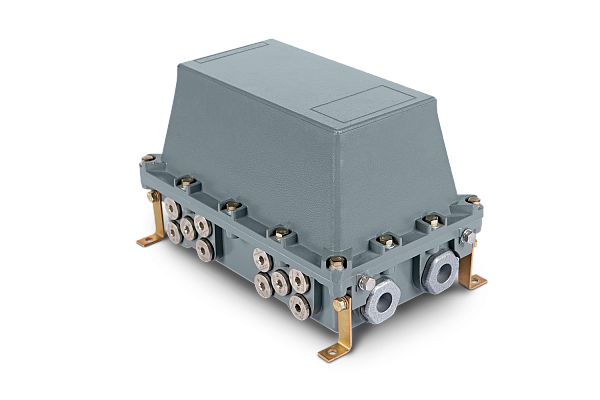

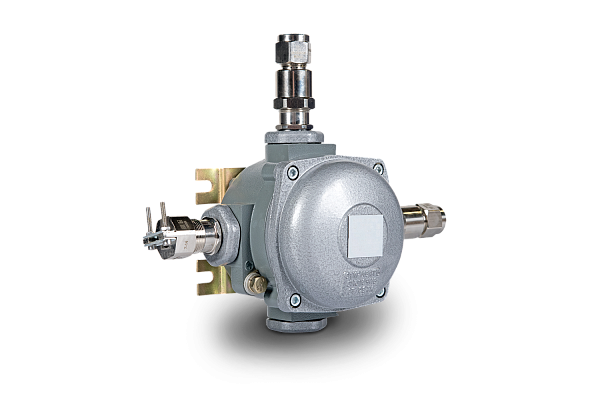

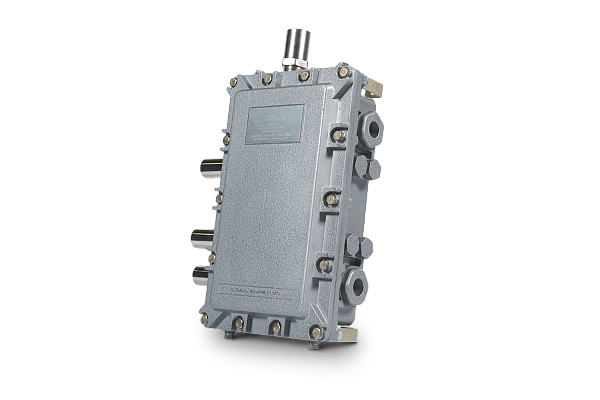

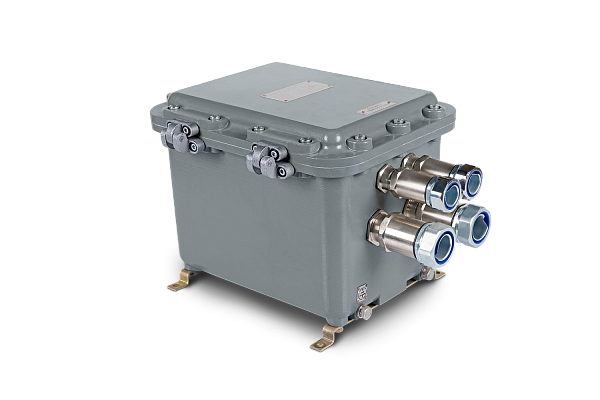

Структура условного обозначения
КЗХ1Х2-ХЗ/Х4П-(Х5/Х6)-Х7(X7.1)/X7.2-XnxXm (Х8)-Х9-Х10
КЗ — коробка зажимов.
Х1 — исполнение коробки:
В — взрывозащищенная с уровнем взрывозащиты «взрывобезопасное электрооборудование».
РВ — рудничная взрывозащищенная с уровнем взрывозащиты «взрывобезопасное электрооборудование».

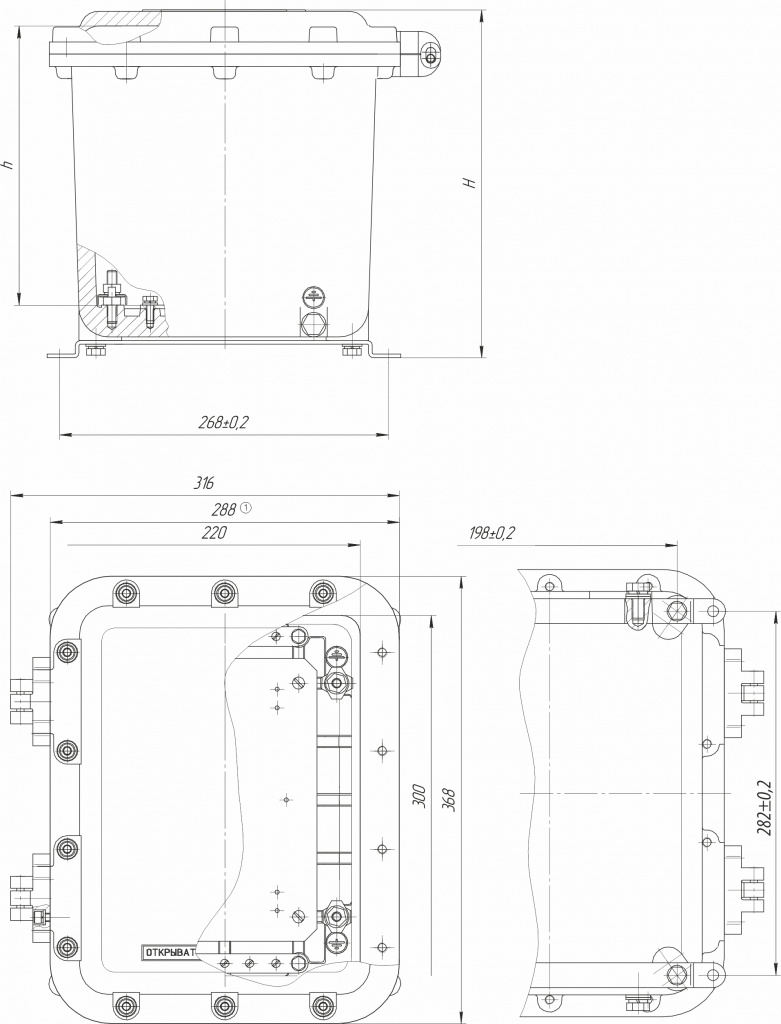

Х2 — типоразмер оболочки: 2, 3.1, 3.2, 3.3, 3.4, 4.1, 4.2 (для коробок типа K3В не указывается).
ХЗ — номинальный ток зажимов.
Х4 — количество зажимов на указанный номинальный ток.
П — индекс, указывающий на применение пружинных зажимов. В случае использования винтовых зажимов, индекс не указывается.
Х5/Х6 — номинальный ток и количество применяемых вспомогательных зажимов и индекс «П» при применении пружинных зажимов.
Х7 — индекс, указывающий на наличие клемм заземления или шин заземления. Если необходима установка клемм заземления, указывается индекс «РЕ», в случае необходимости установки шин заземления, указывается индекс «шина РЕ» для не изолированной , «изол. шина РЕ» для изолированной. В случае, если клеммы заземления и шины заземления не устанавливаются, индекс не указывается. (Изол. шина РЕ и шина РЕ в коробки типа К3РВ2 и КЗВ не устанавливается).
Х7.1 — индекс, указывающий:
— для клемм заземления, при наличии нескольких, различных по площади сечения жил — номинальный ток, силовых зажимов, такого же сечения. Если клеммы заземления, по сечению, такие же как и силовые зажимы, индекс не указывается;
— для шин заземления — количество винтовых зажимов на шине (8 или 14).
Х7.2 — индекс, указывающий:
— для клемм заземления — количество клемм и П — индекс, указывающий на применение пружинных клемм. В случае использования винтовых зажимов, индекс не указывается;
— для шин заземления: количество шин и, при необходимости, сторона установки.
Xn х Xm — условный диаметр проходного отверстия кабельных вводов в миллиметрах или тип кабельного ввода или тип заглушки, или дренажного устройства и их количество.
Х8 — сторона установки кабельного ввода или заглушки, или дренажного устройства (А, В, С, D).
Х9 — маркировка взрывозащиты:
1Ех db IIB Т6 (Т5/Т4/Т3) Gb — для коробок КЗРВЗ, К3РВ4 из алюминиевого сплава;
1Ех db IIC Т6 (Т5/Т4/Т3) Gb Х — для коробок КЗРВ4 из алюминиевого сплава;
1Ех db IIC Т6 (Т5/Т4/Т3) Gb — для коробок КЗВ, КЗРВ2 из алюминиевого сплава;
РВ Ех db I Мb — для коробок КЗРВ из цинк-алюминиевого сплава.
Х10 — вид климатического исполнения и категория размещения по ГОСТ15150: В1,5 или ОМ1
Пример формулировки заказа:
рудничная взрывозащищенная коробка зажимов из алюминиевого сплава с маркировкой взрывозащиты 1Ех db IIВ Т6 Gb, габарита 3.1, с 20 винтовыми зажимами на номинальный ток 24А, с четырьмя кабельными вводами для не бронированного кабеля ВК-Л-ВЭЛ2-М20-ЕхdG В1,5, расположенными по стороне А и двумя кабельными вводами для бронированного кабеля ВК-Л-ВЭЛ 2БM-M25-ExdG-В1,5, расположенными по стороне С, климатического исполнения В, категории размещения 1,5:
КЗРВЗ.1-24/20-(Л-2-М20)х4(А)-(Л-2БМ-М25)х2(С)-1Ех db IIВ Т6 Gb-B1,5
