Структура условного обозначения К3ПН(С)-ВЭЛ
КЗПХ1-ВЭЛХ2-ХЗ/Х4П-Х5(Х5.1)/Х5.2-Х6хХ7(Х8) СП-Х9-Х10-ПРОМ
КЗПХ1-ВЭЛ — коробка зажимов повышенной надежности против взрыва серии ВЭЛ.
Х1 — материал коробки: Н — нержавеющая сталь, С — сталь конструкционная.
Х2 — типоразмер коробок: 1.1, 1.2, 2.1, 2.2, 3.1, 3.2, 4.1, 4.2, 5.1, 5.2, 6.1, 6.2, 7.1, 7.2, 7.3, 8.1, 8.2, 8.3, 9.1, 9.2, 9.3,10.1,10.2,10.3,11.2,11.3,12.2, 12.3,13.2,13.3, 14.2, 14.3.
ХЗ — номинальный ток применяемых зажимов.
Х4 — число зажимов.
П — индекс, указывающий на применение пружинных зажимов. В случае использования винтовых зажимов, индекс не указывается.
X5 — индекс, указывающий на наличие клемм заземления или шин заземления. Если необходима установка клемм заземления, указывается индекс «РЕ», в случае необходимости установки шин заземления, указывается индекс «шина РЕ» для не изолированной, «изол.шина РЕ» для изолированной. В случае, если клеммы заземления и шины заземления не устанавливаются, индекс не указывается.
X5.1 — индекс указывающий:
— для клемм заземления, при наличии нескольких, различных по площади сечения жил — номинальный ток, силовых зажимов, такого же сечения. Если клеммы заземления, по сечению, такие же, как и силовые зажимы, индекс не указывается;
— для шин заземления — количество винтовых зажимов на шине (8 или 14).
X5.2 — индекс указывающий:
— для клемм заземления — количество клемм и П — индекс, указывающий на применение пружинных клемм. В случае использования винтовых зажимов, индекс не указывается;
— для шин заземления: количество шин и при необходимости, сторона установки.
Х6 — тип кабельного ввода, заглушки, дренажного устройства.
Х7 — количество кабельных вводов, заглушек, дренажных устройств для каждой из сторон.
X8 — сторона установки кабельного ввода, заглушки, дренажного устройства (А, В, С, D). СП — индекс, указывающий на применение съёмной панели. При отсутствии панели индекс не указывается.
Х9 — маркировка взрывозащиты: 1Ех е II Т6(Т5/ Т4/Т3) Gb, РП Ех е I Мс. Для общепромышленных коробок индекс не указывается.
Х10 — вид климатического исполнения и категория размещения коробок по ГОСТ 15150: В1,5 или ОМ1. Для высокотемпературных коробок индекс не указывается.
ПРОМ — общепромышленное исполнение. Для взрывозащищенных коробок индекс не указывается.
Пример формулировки заказа:
Коробка зажимов повышенной надежности против взрыва из нержавеющей стали с габаритными размерами 180х150х134 мм и маркировкой взрывозащиты 1Ех е II Т6 Gb с 17 винтовыми зажимами на номинальный ток 24А, 3 кабельными вводами из нержавеющей стали для бронированного кабеля М20х1,5 на сторон «А», 2 кабельными вводами из нержавеющей стали М25х1,5 на стороне «В», климатического исполнения и категории размещения В1,5.
КЗПН-ВЭЛ2.2-24/17-(Н-1БМ-М2О)хЗ(А)-(Н-ЗМ25)х2(В)-1Ех е II Т6 Gb-B1,5

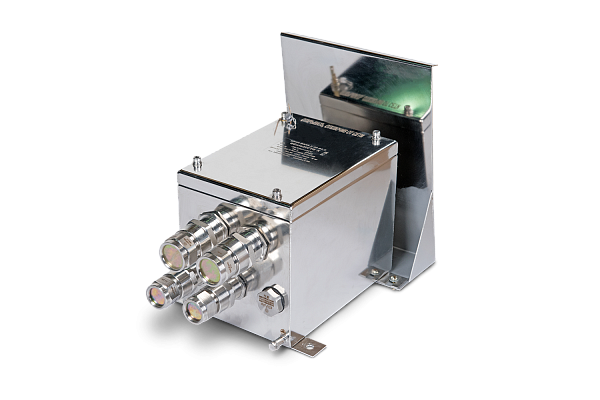

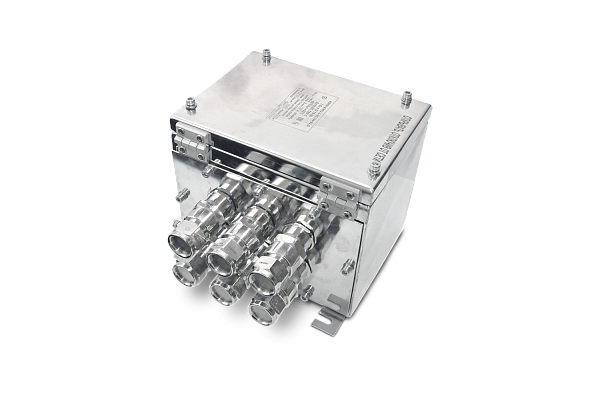

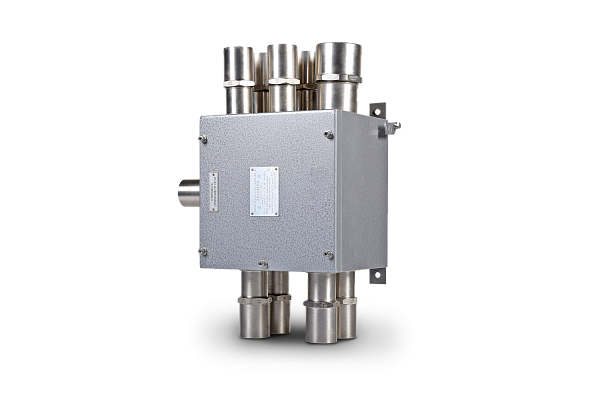

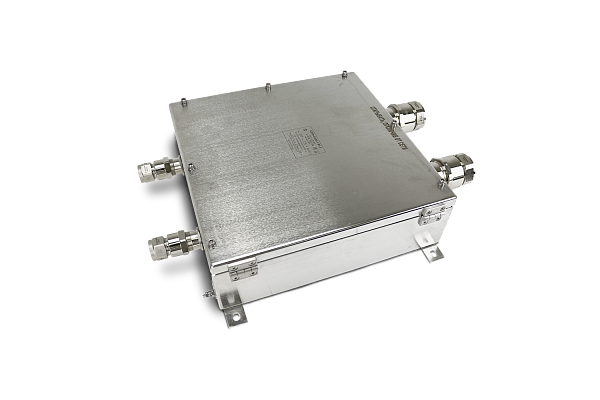

Конструкция
На боковых стенках расположены кабельные вводы. Внутри коробки на монтажной панели расположены клеммные зажимы. Крепеж крышки к корпусу не выпадающий из нержавеющей стали под внутренний шестигранник. Конструкция коробок зажимов предусматривает наличие внешнего и внутреннего болтов заземления.
Структура условного обозначения К3ИН(С)-ВЭЛ
КЗИХ1-BЭЛХ2-Х3П-Х4(Х4.1)/Х4.2-ХnхХm(Х5)СП-Х6-Х7
КЗИХ1- ВЭЛ — коробка зажимов для искробезопасных электрических цепей серии ВЭЛ
Х1 — материал коробки: Н — нержавеющая сталь, С — сталь конструкционная.
Х2 — типоразмер коробок: 1.1, 1.2, 2.1, 2.2, 3.1, 3.2, 4.1, 4.2, 5.1, 5.2, 6.1, 6.2, 7.1, 7.2, 7.3, 8.1, 8.2, 8.3, 9.1, 9.2, 9.3,10.1, 10.2, 10.3, 11.2, 11.3, 12.2, 12.3, 13.2, 13.3, 14.2,14.3.
ХЗ — количество зажимов для искробезопасных электрических цепей.
П — индекс, указывающий на применение пружинных клемм. В случае использования винтовых зажимов, индекс не указывается.
Х4 — индекс, указывающий на наличие клемм заземления или шин заземления. Если необходима установка клемм заземления, указывается индекс «шина РЕ» для неизолированной, «изол. шина РЕ» для изолированной. В случае, если клеммы заземления и шины заземления не устанавливаются, индекс не указывается.
X4.1 — индекс, указывающий:
— для клемм заземления, при наличии нескольких, различных по площади сечения жил — номинальный ток, силовых зажимов, такого же сечения. Если клеммы заземления, по сечению, такие же, как и силовые зажимы, индекс не указывается;
— для шин заземления — количество винтовых зажимов на шине (8 или 14).
X4.2 — индекс, указывающий:
— для клемм заземления — количества клемм;
— для шин заземления: количество шин, и при необходимости, сторона установки.
Хn — тип кабельного ввода или тип заглушки или дренажного устройства.
Xm — количество кабельных вводов или заглушек или дренажного устройства.
X5 — сторона установки кабельного ввода или заглушки или дренажного устройства (A, B, C, D).
СП — индекс, указывающий на применение съемной панели. При отсутствии панели индекс не указывается.
X6 — маркировка взрывозащиты: 0Ex ia IIA T6 (T5/T4/T3) Ga X, 0Ex ia IIB T6 (T5/T4/T3) Ga X, 0Ex ia IIC T6 (T5/T4/T3) Ga X, 1Ex ia IIA T6 (T5/T4/T3) Ga X, 1Ex ia IIB T6 (T5/T4/T3) Ga X, 1Ex ia IIC T6 (T5/T4/T3) Ga X, 2Ex ia IIA T6 (T5/T4/T3) Gc X, 2Ex ia IIB T6 (T5/T4/T3) Gc X, 2Ex ia IIC T6 (T5/T4/T3) Gc X, PO Ex ia I Ma X.
X7 — вид климатического исполнения и категория размещения коробок по ГОСТ 15150: В1,5 или OM1.
Пример формулировки заказа
Коробка зажимов для искробезопасных электрических цепей из нержавеющей стали с габаритными размерами 180x150x134мм и маркировкой взрывозащиты 0Ex ia IIC T6 Ga X, с 17 винтовыми зажимами, 3 кабельными вводами из нержавеющей стали для бронированного кабеля М20х1,5 на стороне «А» и 2 кабельными вводами из нержавеющей стали для не бронированного кабеля М25х1,5 на стороне «В», климатического исполнения и категории размещения В1,5:
КЗИН-ВЭЛ2.2-17-(Н-1БМ-М20)х3(А)-(Н-3-М25)х2(В)-0Ех ia IIC T6 Ga X-B1,5.
Комплектность поставки
Коробки зажимов поставляются с установленными кабельными вводами и (или) заглушками, клеммными зажимами и другим, оговоренным в заказе оборудованием.
