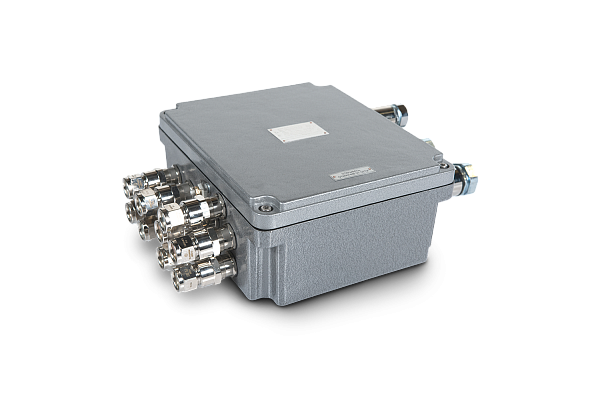

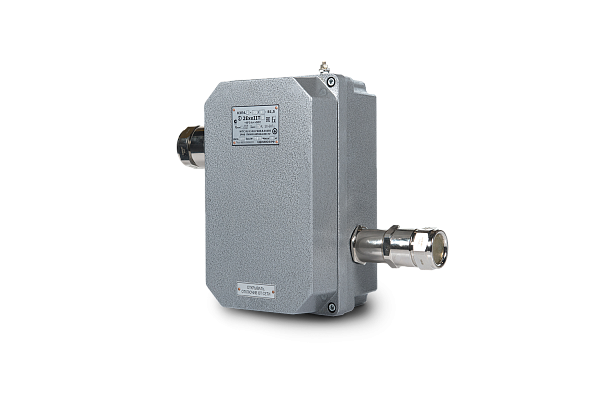

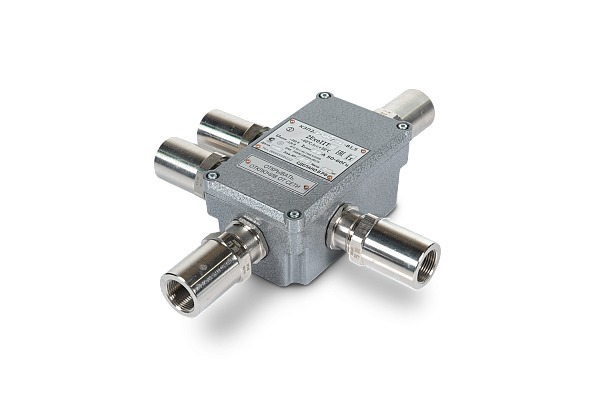

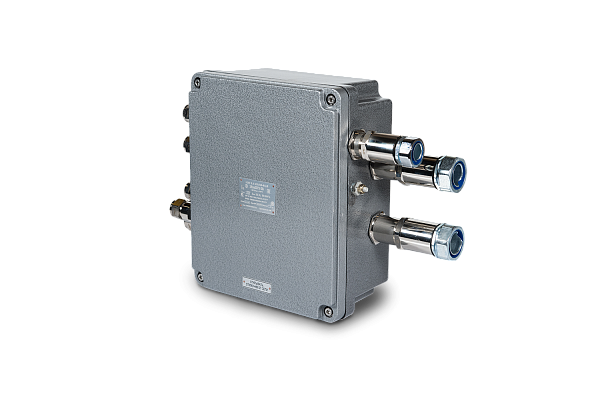

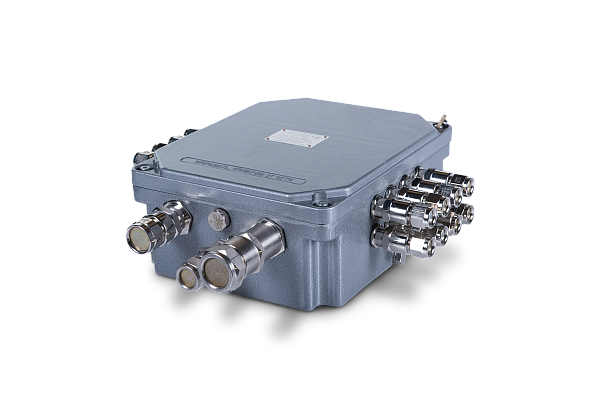

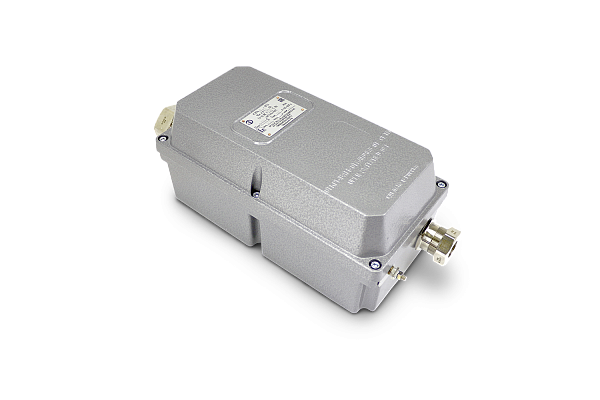

Структура условного обозначения КЗП(М)
КЗХ1Х2-Х3/Х4П-(Х5/Х6)-Х7(Х7.1)/Х7.2-XnxXm (X8)-X9-Х10-ПРОМ
КЗ — коробка зажимов
Х1 — П — повышенная надежность против взрыва с оболочкой из пластика; ПМ — повышенная надежность против взрыва с оболочкой из алюминиевого сплава.
Х2 – типоразмер применяемой оболочки: 1.2; 2.1; 2.2; 3.1; 3.2; 3.3; 3.4; 4.1; 4.2; 4.3; 4.4; (4.5; 4.6; 4.7; 4.8 — только для КЗП); (5-только для КЗПМ); (5.1; 5.2; 6.1 -только для коробок КЗП).
Х3 — номинальный ток применяемых зажимов.
Х4 — количество применяемых зажимов.
П – индекс, указывающий на применение пружинных зажимов. В случае использования винтовых зажимов, индекс не указывается.
(Х5/Х6) — номинальный ток и количество применяемых вспомогательных зажимов и индекс «П» при применении пружинных зажимов.
Х7 — индекс, указывающий на наличие клемм заземления или шин заземления. Если необходима установка клемм заземления, указывается индекс «РЕ», в случае необходимости установки шин заземления, указывается индекс «шина РЕ» для не изолированной, «изол. шина РЕ» для изолированной. В случае, если клеммы заземления и шины заземления не устанавливаются, индекс не указывается.
Х7.1 — индекс указывающий:
— для клемм заземления, при наличии нескольких, различных по площади сечения жил — номинальный ток, силовых зажимов, такого же сечения. Если клеммы заземления, по сечению, такие же, как и силовые зажимы, индекс не указывается;
— для шин заземления — количество винтовых зажимов на шине (8 или 14).
Х7.2 — индекс указывающий:
— для клемм заземления — количество клемм и П — индекс, указывающий на применение пружинных клемм. В случае использования винтовых зажимов, индекс не указывается;
— для шин заземления: количество шин и при необходимости, сторона установки.
Хn — условный диаметр проходного отверстия кабельных вводов в миллиметрах или тип кабельного ввода или тип заглушки или дренажного устройства.
Xm — количество кабельных вводов или заглушек, или дренажного устройства.
Х8 — сторона установки кабельного ввода или заглушки, или дренажного устройства (А, В, С, D).
Х9 – маркировка взрывозащиты 1Ех еb IIC Т6(Т5/T4/T3) Gb. Для общепромышленных коробок индекс не указывается.
Х10 — вид климатического исполнения и категория размещения коробок по ГОСТ 15150: В1,5 или ОМ1. Для высокотемпературных коробок климатическое исполнение не указывается.
ПРОМ — общепромышленное исполнение. Для взрывозащищенных коробок индекс не указывается.
Пример формулировки заказа:
коробка зажимов взрывозащищенная пластиковая габарита 4.2, маркировкой взрывозащиты 1Ex eb IIC T6 Gb на 20 винтовых зажимов на ток 24 А, четырьмя кабельными вводами для бронированного кабеля ВК-Л-ВЭЛ 1БМ-М25 на стороне А и двумя кабельными вводами для бронированного кабеля ВК-Л-ВЭЛ 1БМ-М32 на стороне С, климатического исполнения и категории размещения В1,5:
КЗП4.2-24/20-(Л-1БМ-М25)х4(А)-(Л-1БМ-М32)х2(С)-1Ex eb IIC T6 Gb -В1,5.
Структура условного обозначения КЗИ(М)
КЗХ1Х2-X5П-Х6(Х6.1)/Х6.2-ХnxXm(Х7)-Х8-Х9
КЗ — коробка зажимов
Х1 — И — искробезопасные цепи с оболочкой, изготовленной из пластика; ИМ — искробезопасные цепи с оболочкой, изготовленной из алюминиевого сплава.
Х2 – типоразмер применяемой оболочки: 1.2; 2.1; 2.2; 3.1; 3.2; 3.3; 3.4; 4.1; 4.2; 4.3; 4.4; (4.5; 4.6; 4.7; 4.8 — только для КЗИ); (5-только для КЗИМ); (5.1; 5.2; 6.1 — только для коробок КЗИ).
Х5 — количество зажимов для искробезопасных электрических цепей.
П – индекс, указывающий на применение пружинных зажимов. В случае использования винтовых зажимов, индекс не указывается.
Х6 — индекс, указывающий на наличие клемм заземления или шин заземления. Если необходима установка клемм заземления, указывается индекс «РЕ», в случае необходимости установки шин заземления, указывается индекс «шина РЕ» для неизолированной, «изол. шина РЕ» для изолированной. В случае если клеммы заземления и шины заземления не устанавливаются, индекс не указывается.
Х6.1 — индекс указывающий:
— для клемм заземления, при наличии нескольких, различных по площади сечения жил — номинальный ток, силовых зажимов, такого же сечения. Если клеммы заземления, по сечению, такие же, как и силовые зажимы, индекс не указывается;
— для шин заземления — количество винтовых зажимов на шине (8 или 14).
Х6.2 — индекс указывающий:
— для клемм заземления — количество клемм и П — индекс, указывающий на применение пружинных зажимов. В случае использования винтовых зажимов, индекс не указывается.
— для шин заземления: количество шин и при необходимости, сторона установки.
Хn — условный диаметр проходного отверстия кабельных вводов в миллиметрах или тип кабельного ввода или тип заглушки или дренажного устройства.
Xm — количество кабельных вводов или заглушек или дренажного устройства.
Х7 — сторона установки кабельного ввода или заглушки или дренажного устройства (А, В, С, D).
Х8 — маркировка взрывозащиты: 0Ex ia IIA Т6 (Т5/T4/T3) Ga X, 0Ex ia IIB Т6(Т5/T4/T3) Ga X, 0Ex ia IIC Т6(Т5/T4/T3) Ga X, 1Ex ib IIA Т6(Т5/T4/T3) Gb X, 1Ex ib IIB Т6(Т5/T4/T3) Gb X, 1Ex ib IIC Т6(Т5/T4/T3) Gb X, 2Ex ic IIA Т6(Т5/T4/T3) Gc X, 2Ex ic IIB Т6(Т5/T4/T3) Gc X, 2Ex ic IIC Т6(Т5/T4/T3) Gc X.
Х9 — вид климатического исполнения и категория размещения коробок по ГОСТ 15150: В1,5 или ОМ1
Примечание: коробки зажимов типа КЗИ исполнения B1 предназначены для эксплуатации в атмосфере типа IV приморско-промышленной.
Пример формулировки заказа:
коробка зажимов взрывозащищенная пластиковая габарита 4.2, маркировкой взрывозащиты 0Ex ia IIC T6 Ga X на 20 винтовых зажимов на ток 10 А, четырьмя кабельными вводами для бронированного кабеля ВК-Л-ВЭЛ 1БМ-М25 на стороне А и двумя кабельными вводами для бронированного кабеля ВК-Л-ВЭЛ 1БМ-М32 на стороне С, климатического исполнения и категории размещения В1,5:
КЗИ4.2-20-(Л-1БМ-М25)х4(А)-(Л-1БМ-М32)х2(С)-0Ex ia IIC T6 Ga X-В1,5
