КЗГ-ВЭЛ

Назначение

Коробки зажимов КЗГ-ВЭЛ предназначены для соединения и разветвления греющих кабелей плоского сечения в цепях переменного и постоянного тока электроустановок химической, газовой, нефтяной и других отраслях промышленности.

Особенности

  • Возможность установки зажимов на различные токи.
  • Широкий выбор материала изготовления коробок: пластик, алюминий, конструкционная сталь с антикоррозийным покрытием или нержавеющая сталь.
  • Возможность установки на коробки дополнительных индикаторов, например, для индикации наличия напряжения на клеммах.
  • Коробки зажимов типа КЗГП-ВЭЛ, КЗГН-ВЭЛ исполнения В1 предназначены для эксплуатации в атмосфере типа IV приморско-промышленной.

Комплектность поставки

В комплект поставки входит коробка зажимов с заглушенными кабельными вводами. При отсутствии кабельного ввода стойки коробка зажимов поставляется с комплектом крепежа для установки.

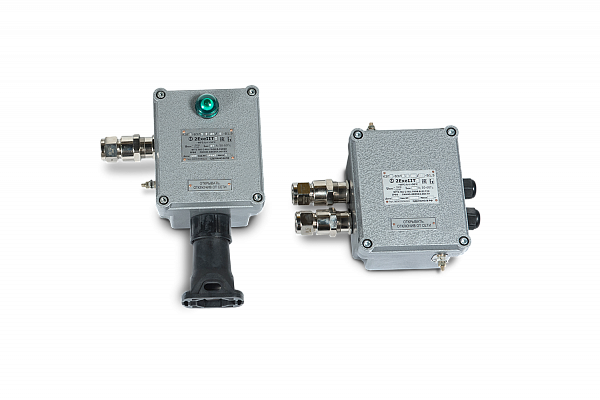

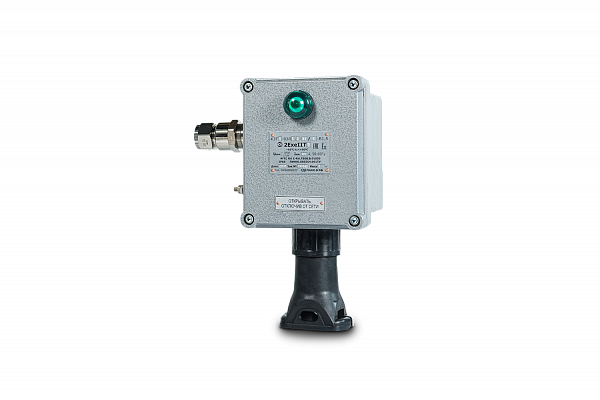

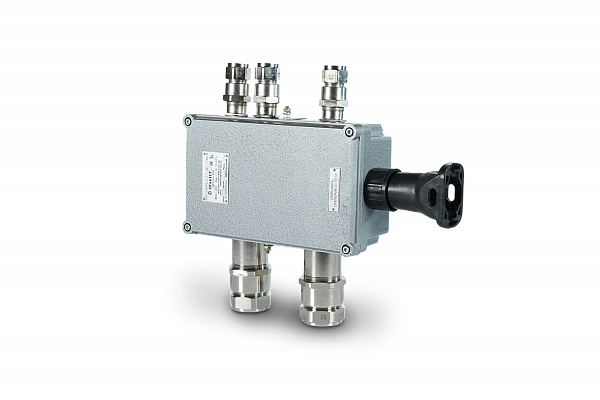

Конструкция

Коробки состоят из оболочки, в которой установлены блоки клеммных зажимов, а на боковых стенках взрывозащищенные кабельные вводы. Дополнительно возможна установка взрывозащищенного светодиодного индикатора типа ИС.

Кабельный ввод-стойка расположен:

— на стороне D — для коробок КЗГП(М)-ВЭЛЗ.1 и КЗГП(М)-ВЭЛЗ.2, КЗГП(М)-ВЭЛ4.Х, КЗГН(С)-ВЭЛ;

— на стороне С — для коробок КЗГП(М)-ВЭЛ2.2.

Связаться с нами

СЕРТИФИКАТЫ

СС 012 КЗГ-ВЭЛ
СПБ КЗГ-ВЭЛ
Сейсмо КЗГ-ВЭЛ

Назначение

Коробки зажимов КЗГ-ВЭЛ предназначены для соединения и разветвления греющих кабелей плоского сечения в цепях переменного и постоянного тока электроустановок химической, газовой, нефтяной и других отраслях промышленности.

Особенности

  • Возможность установки зажимов на различные токи.
  • Широкий выбор материала изготовления коробок: пластик, алюминий, конструкционная сталь с антикоррозийным покрытием или нержавеющая сталь.
  • Возможность установки на коробки дополнительных индикаторов, например, для индикации наличия напряжения на клеммах.
  • Коробки зажимов типа КЗГП-ВЭЛ, КЗГН-ВЭЛ исполнения В1 предназначены для эксплуатации в атмосфере типа IV приморско-промышленной.

Комплектность поставки

В комплект поставки входит коробка зажимов с заглушенными кабельными вводами. При отсутствии кабельного ввода стойки коробка зажимов поставляется с комплектом крепежа для установки.

Конструкция

Коробки состоят из оболочки, в которой установлены блоки клеммных зажимов, а на боковых стенках взрывозащищенные кабельные вводы. Дополнительно возможна установка взрывозащищенного светодиодного индикатора типа ИС.

Кабельный ввод-стойка расположен:

— на стороне D — для коробок КЗГП(М)-ВЭЛЗ.1 и КЗГП(М)-ВЭЛЗ.2, КЗГП(М)-ВЭЛ4.Х, КЗГН(С)-ВЭЛ;

— на стороне С — для коробок КЗГП(М)-ВЭЛ2.2.

Степень взрывозащиты:
1Ех еb IIC T5(T4/ТЗ/Т2) Gb,Ех tb IIIC Т100°С(Т135°С/Т200°С/ ТЗ00°С) Db

Тип оборудования:
Коробка зажимов для греющих кабелей

Степень защиты, IP:
66

Исполнение:
Зона 1

Температура эксплуатации, ⁰С:
от -40⁰С до + 45⁰С/от -60⁰С до + 50⁰С

Номер технических условий:
ПИНЮ.685564.002 ТУ

Климатическое исполнение:
В1,5/ОМ1

Материалы корпуса:
Алюминиевый сплав/Конструкционная сталь/Нержавеющая сталь/Пластик

Структура условного обозначения

КЗГХ1-ВЭЛХ2-ХЗ/Х4П-РЕ/Х5-СК-ХnхХm(Х6)­ (ИСVХ)-(ДУ-Х)-Х7-Х8

КЗГ-ВЭЛ — коробка зажимов для монтажа греющих кабелей.

Х1 — материал коробки: Н — нержавеющая сталь; С — сталь с антикоррозийным покрытием; П — пластик (для температурных классов T5 и Т4); М — алюминиевый сплав.

Х2 — типоразмер применяемой оболочки.

ХЗ — номинальный ток применяемых зажимов в амперах.

Х4 — количество зажимов на указанный номинальный ток.

П — индекс, указывающий на применение пружинных клемм. При установке винтовых клемм индекс не указывается.

РЕ/Х5 — индекс, указывающий на применение клемм заземления и их количество. В том случае, если клеммы заземления не нужны, индекс не указывается.

СК — кабельный ввод — стойка ВК-Г-ВЭЛ.

Xn — тип кабельного ввода или заглушки.

Xm — количество кабельных вводов или заглушек каждого типоразмера.

Х6 — сторона установки кабельного ввода: А, В, С или D (по ходу часовой стрелки) при этом стороны А и С — длинные, В и D — короткие. (ИСVХ) — ИС — индикатор световой. В том случае, если индикатор не нужен, индекс не указывается: V — напряжение питания, Х — цвет индикатора (Л — зеленый, К — красный, Ж — желтый).

ДУ — дренажное устройство.

Х — материал дренажного устройства: Л — латунь; Н — нержавеющая сталь; С — сталь.

Х7 — маркировка взрывозащиты 1Ех еb IIС Т5(Т4/ТЗ/Т2) Gb.

X8 — вид климатического исполнения коробок и категория размещения по ГОСТ 15150: В1,5; ОМ1.

Пример формулировки заказа:

Коробка зажимов с маркировкой взрывозащиты 1Ех еb IIC Т5 Gb в оболочке типоразмера 3.2, изготовленной из пластика, с 6 зажимами на номинальный ток 41А, с тремя зажимами заземления, с кабельным вводом-стойкой ВК-Г­ ВЭЛ, дополнительными кабельными вводами: на стороне А один кабельный ввод с резьбой МЗ2х1,5 для бронированного кабеля из никелированной латуни, с пластиковым кабельным вводом с резьбой М25х1,5 и кабельным вводом из нержавеющей стали с резьбой М25х1,5 для не бронированного кабеля на стороне С, со световым индикатором на напряжение 230В желтого цвета, климатического исполнения В и категории размещения 1,5:

КЗГП-ВЭЛЗ.2-41/6-РЕ/З-СК-(Л-1БМ-М32)х1(А)-(П-М25)х1(С)-(Н-3-М25)х1(С)-(ИС230Ж)-1Ех еb IIC Т5 Gb-B1,5

Габаритные и присоединительные размеры

КЗГП(М)-ВЭЛ3.1-28/6-РЕ/3-СК-(Л-1БМ-М32)х1(А)-(Л-3-М32)х1(С)-(ИС230Л)-1Ex e II T5 Gb-В1,5
Габариты - КЗГП(М)-ВЭЛ3.1.jpg
                     Уплотнение для ввода                                                                 Уплотнение для ввода
                    трех плоских кабелей и                                                                 двух плоских кабелей
                        двух проводников                                                                           и двух проводников
                        круглого сечения                                                                  круглого сечения и термостата


                       Габариты - КЗГП(М)-ВЭЛ3.1 - Уплотнение для ввода трех плоских и двух проводников круглых.jpg                                         Габариты - КЗГП(М)-ВЭЛ3.1 - Уплотнение для ввода двух плоских и двух проводников круглых и термостата.jpg

Технические характеристики

Маркировка взрывозащиты: 1Ex eb IIC T5 Gb

Температура окружающей среды: от -60⁰С до +50⁰С
Степень пылевлагозащиты: IР66
Номинальный ток: до 28А
Номинальное напряжение: до 230В
Клеммы:
— 6 клемм для жил сечением от 0,13 мм² до 6 мм²;
— 3 клеммы внутреннего заземления;
— 2 наружных зажима заземления.

Кабельные вводы:

— кабельный ввод стойка для плоских кабелей;
— кабельный ввод ВК-Л-ВЭЛ 3-М32 для силовых не бронированных кабелей диаметром от 14 мм до 23 мм;
— кабельный ввод ВК-Л-ВЭЛ 1БМ-М32 для силовых бронированных кабелей диаметром от 10 мм до 23 мм со снятой броней и от 14 до 30 мм по броне.
Индикатор световой, напряжение питания 230В, цвет индикатора — зеленый.



                                                                    КЗГП(М)-ВЭЛ3.2

             Габариты - КЗГП(М)-ВЭЛ3.2.jpg

                                                                  КЗГП(М)-ВЭЛ2.2


                                    Габариты - КЗГП(М)-ВЭЛ2.2.jpg


КЗГП(М)-ВЭЛ3.2-4 1/6-РЕ/3-(Л-1БМ-М20)х1(А)-(Л-3-М32)х1(С)-(Л-3-М32)х1(D)-1Ex e II T5 Gb-В1,5

                          Габариты - КЗГП(М)-ВЭЛ3.2-4....jpg


                                                                                КЗГ-ВЭЛ3.2


    Габариты - КЗГ-ВЭЛ3.2.jpg


                 Схема соединений                                                                                              Схема соединений КЗГП(М)-ВЭЛ3
                  КЗГП(М)-ВЭЛ2.2
   Схема соединений КЗГП(М)-ВЭЛ2.2.jpg       Схема соединений КЗГП(М)-ВЭЛ3.jpg


1. Пропустите кабель через стойку, уплотнение и накидную гайку, как показано на рисунке, предварительно вскрыв необходимое количество отверстий на уплотнении. За кромку кольца должно выступать не менее 200 мм кабеля.
Закрепите стойку при помощи хомута (хомут в комплект не входит).
2. Установите уплотнение совместно с кабелями в гнездо стойки, установите штуцер и зажмите накидной гайкой.
3. Установите корпус на стойке и подложив прокладку закрепите корпус гайкой М42.
4. Проведите монтаж проводов и заземлите оплетки кабелей.
5. Через кабельный ввод ВК-ВЭЛ-М32 введите силовой кабель.
Второй кабельный ввод ВК-ВЭЛ-М32 закрыт заглушкой, при необходимости, удалив заглушку, подсоедините транзитный кабель.
6. Закройте коробку крышкой.
