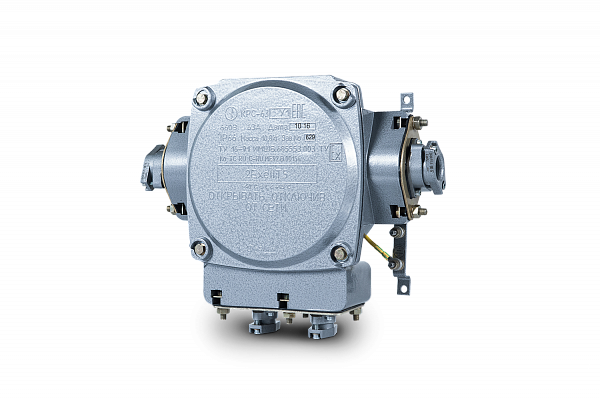

КРС63

Назначение

Коробки разветвительные КРС63 силовые клеммные предназначены для эксплуатации в трехфазных цепях переменного тока с заземленной нейтралью трансформатора напряжением до 690В частотой 50 и 60 Гц на ток до 63 А в условиях взрывоопасных помещений и наружных установок предприятий химической и нефтехимической промышленности.

Особенности

  • Кронштейны для крепления коробки имеют болты заземления.
  • Коробка обеспечивает простоту и надёжность присоединения кабеля.

Конструкция

Корпус имеет четыре вводных устройства, обеспечивающие уплотнение гибких кабелей с наружным диаметром от 10 до 29 мм (сечение жил кабелей от 6,0 до 25 мм²).

В корпусе смонтированы шестнадцать зажимов, предназначенных для силовых цепей, два заземляющих зажима внутри корпуса и четыре наружных зажима заземления, расположенных на раме. Зажимы, предназначенные для силовых цепей, рассчитаны на присоединение жил кабелей с наконечниками и без наконечников.

Связаться с нами

СЕРТИФИКАТЫ

СС 012 КРС63

Назначение

Коробки разветвительные КРС63 силовые клеммные предназначены для эксплуатации в трехфазных цепях переменного тока с заземленной нейтралью трансформатора напряжением до 690В частотой 50 и 60 Гц на ток до 63 А в условиях взрывоопасных помещений и наружных установок предприятий химической и нефтехимической промышленности.

Особенности

  • Кронштейны для крепления коробки имеют болты заземления.
  • Коробка обеспечивает простоту и надёжность присоединения кабеля.

Конструкция

Корпус имеет четыре вводных устройства, обеспечивающие уплотнение гибких кабелей с наружным диаметром от 10 до 29 мм (сечение жил кабелей от 6,0 до 25 мм²).

В корпусе смонтированы шестнадцать зажимов, предназначенных для силовых цепей, два заземляющих зажима внутри корпуса и четыре наружных зажима заземления, расположенных на раме. Зажимы, предназначенные для силовых цепей, рассчитаны на присоединение жил кабелей с наконечниками и без наконечников.

Степень взрывозащиты:
1Ех еb II T5 Gb, Ех tb IIIC Т100°С Db

Степень защиты, IP:
66

Исполнение:
Зона 1

Температура эксплуатации, ⁰С:
от -10⁰С до + 45⁰С/от -40⁰С до + 45⁰С

Номер технических условий:
ПИНЮ.685564.002ТУ

Масса, кг:
10,8

Климатическое исполнение:
Т/У

Номинальное напряжение, В:
690

Материалы корпуса:
Пластик

Диаметр подводимых кабелей, мм:
от 10 до 29

Площадь сечения жил кабеля, мм2:
от 6 до 25

Количество зажимов силовых/заземления:
силовых — 16/заземления: 2 внутренних/4 наружных

Номинальный ток, А:
63 A

Структура условного обозначения

КРС63-Х1 Х2

КРС — коробка разветвительная силовая.

63 — номинальный ток, А

Х1 — климатическое исполнение У; Т.

Х2 — категория размещения У1.

Пример формулировки заказа:

Коробка разветвительная силовая клеммная «повышенной надежности против взрыва» из пластика, на номинальное напряжение 690 В, 63 А, с частотой сети 50 Гц, климатического с:, исполнения и категории размещения 1:

КРС63-У1.

Габариты и присоединительные размеры


                                                                                                Масса коробки 10,8 кг
