Назначение

Коробки разветвительные предназначены для соединения и разветвления гибких и бронированных кабелей, проводов с медными и алюминиевыми жилами на горнорудных предприятиях черной и цветной металлургии. Окружающая среда не взрывоопасная.

Особенности:

• Большое сечение подводимых жил кабеля.
• Прочный корпус.
• Коробка предназначена для эксплуатации в подземных выработках рудников и шахт, не опасных в отношении взрыва газа или пыли.

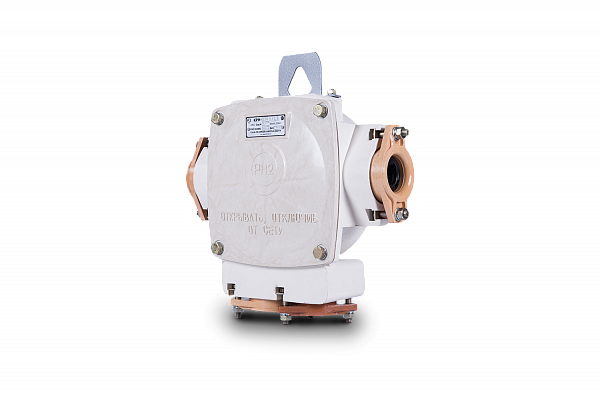

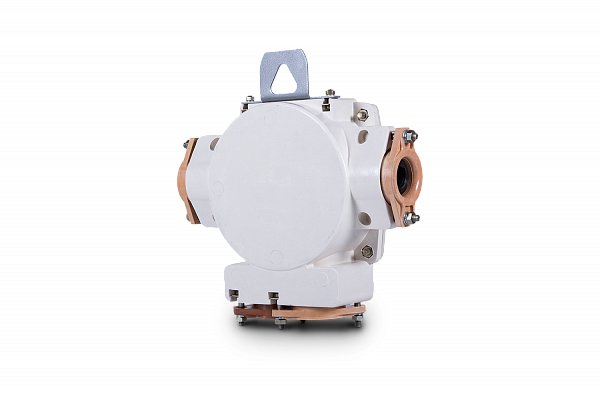

Конструкция

Корпус имеет четыре вводных устройства, обеспечивающих уплотнение гибких кабелей с наружным диаметром от 24 до 52 мм (сечение жил кабелей от 6 до 70 мм²) и приспособление для подвески коробки. Кабели фиксируют при помощи специальных втулок, обеспечивающих разгрузку жил от растягивающих усилий и скручивания.

В корпусе смонтированы шесть зажимов, соединенные попарно шинами, предназначенными для силовых цепей, и три заземляющих зажима, соединенные между собой шинами. Зажимы, предназначенные для силовых цепей, рассчитаны на присоединение жил кабелей с наконечниками и без наконечников.
