КПххС

Назначение

Коробки соединительные КПххС из листовой стали предназначены для соединения и разветвления гибких или бронированных кабелей с эластомерной или термопластической оболочкой круглого и плоского сечения с медными или алюминиевыми жилами в цепях переменного и постоянного тока электроустановок химической, газовой, нефтяной и других отраслей промышленности.

Особенности

  • Специальное покрытие (эмаль меламиноалкидная) стойко к агрессивному воздействию внешней среды, например, периодическим воздействиям минеральных масел, бензина и воды, предназначена для эксплуатации на открытом воздухе в районах с холодным и умеренным климатом.
  • По согласованию с потребителем возможна комплектация любым количеством вводов и комбинаций Ех — компонентами, зажимами, блоками зажимов и кабельными вводами других производителей, имеющих сертификаты соответствия на взрывозащищенность.

Конструкция

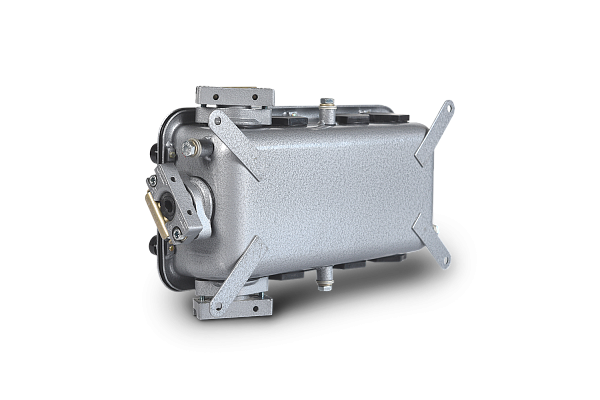

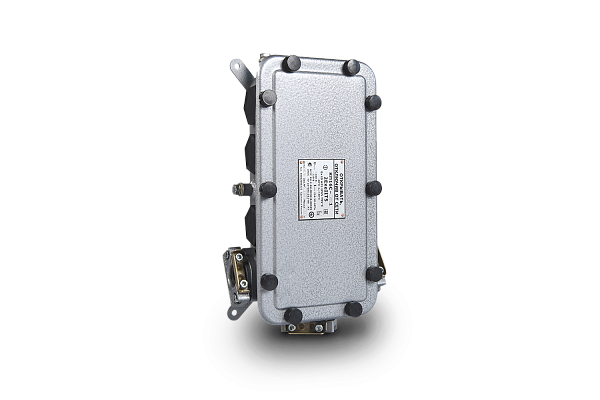

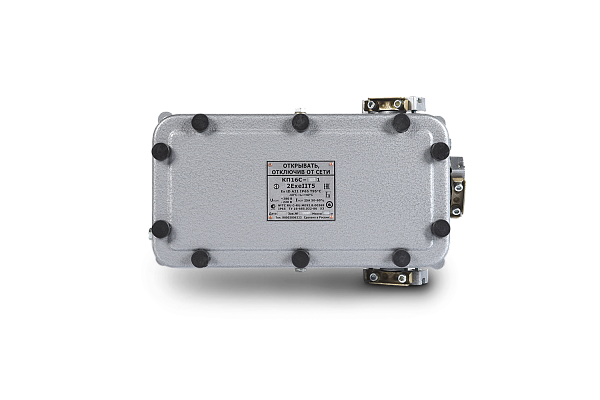

Коробка состоит из корпуса и крышки, изготавливаемых методом глубокой вытяжки из стального листа. По бокам коробки возможна установка кабельных вводов. Коробка оснащена четырьмя болтами заземления, расположенными снаружи, и двумя шпильками заземления, расположенными внутри коробки.

Комплектность поставки

В комплект поставки входит коробка с кабельными вводами и клеммными зажимами, руководство по эксплуатации и паспорт.

Связаться с нами

СЕРТИФИКАТЫ

СПБ КПХХС
СС 012 КПххС

Назначение

Коробки соединительные КПххС из листовой стали предназначены для соединения и разветвления гибких или бронированных кабелей с эластомерной или термопластической оболочкой круглого и плоского сечения с медными или алюминиевыми жилами в цепях переменного и постоянного тока электроустановок химической, газовой, нефтяной и других отраслей промышленности.

Особенности

  • Специальное покрытие (эмаль меламиноалкидная) стойко к агрессивному воздействию внешней среды, например, периодическим воздействиям минеральных масел, бензина и воды, предназначена для эксплуатации на открытом воздухе в районах с холодным и умеренным климатом.
  • По согласованию с потребителем возможна комплектация любым количеством вводов и комбинаций Ех — компонентами, зажимами, блоками зажимов и кабельными вводами других производителей, имеющих сертификаты соответствия на взрывозащищенность.

Конструкция

Коробка состоит из корпуса и крышки, изготавливаемых методом глубокой вытяжки из стального листа. По бокам коробки возможна установка кабельных вводов. Коробка оснащена четырьмя болтами заземления, расположенными снаружи, и двумя шпильками заземления, расположенными внутри коробки.

Комплектность поставки

В комплект поставки входит коробка с кабельными вводами и клеммными зажимами, руководство по эксплуатации и паспорт.

Степень взрывозащиты:
РП Ех еc I Мс, 1Ех еb IIC T5 Gb, Ех tb IIIC Т95°С Db

Степень защиты, IP:
65/66

Исполнение:
Зона 1/РП

Температура эксплуатации, ⁰С:
от -40⁰С до + 40⁰С/от -60⁰С до + 40⁰С

Номер технических условий:
ПИНЮ.685564.002ТУ

Климатическое исполнение:
У1/ХЛ1

Номинальное напряжение, В:
690

Материалы корпуса:
Конструкционная сталь

Диаметр подводимых кабелей, мм:
от 3 до 40

Площадь сечения жил кабеля, мм2:
от 0,08 до 2,5

Количество клеммных зажимов:
16, 24, 48, 64

Номинальный ток, А:
20/25 A

Структура условного обозначения

КПХ1Х2С-ХЗХ4(V)-Х5-Х6-Х7

К — коробка соединительная.

П — уровень взрывозащиты «повышенная надежность против взрыва».

Х1 — количество клеммных зажимов: 16, 24, 48, 64.

Х2 — индекс «П», указывающий на применение пружинных зажимов. Для винтовых клемм не указывается.

С — оболочка, изготовленная из листовой стали.

ХЗ — условное обозначение кабельных вводов:

1 — ВК2х12-В1,5-1Ех еb IIC Gb, BK2x12-G1/2-B1,5- 1Ex еb IIC Gb;

2 — ВК25-В1,5-1Ех еb IIC Gb, ВК25-GЗ/4-В1,5-1Ех еb IIC Gb;

3 — ВКЗ0-В1,5-1Ех еb IIC Gb, BКЗ0-G1-B1,5-1Ex еb IIC Gb;

4 — ВК42-В1,5-1Ех еb IIC Gb, BK42-G11/4-B1,5- 1Ex еb IIC Gb;

5 — ВК-П-ВЭЛ-М16-ЕхеG-В1,5;

6 — ВК-П-ВЭЛ-М2O-ЕхеG-В1,5;

7 — ВК-П-ВЭЛ-М25-ЕхеG-В1,5;

8 — ВК-П-ВЭЛ-М32-ЕхеG-В1,5.

Х4 — количество кабельных вводов (при количестве более 9 вводов цифры, обозначающие количество кабельных вводов, указываются в скобках).

(V) — сторона коробки либо буквенный индекс расположения вводов по заказ-наряду, согласованному с предприятием-изготовителем.

X5 — номинальное напряжение: 230В или 400В ИЛИ 690В.

Х6 — климатическое исполнение и категория размещения по ГОСТ 15150: У1; ХЛ1.

Х7 — маркировка взрывозащиты: РП Ех еc I Мс, 1Ех еb IIС Т5 Gb. Если маркировка взрывозащиты не указана, то коробки изготавливаются с маркировкой 1Ех еb IIC Т5 Gb.

Примечание: количество кабельных вводов условного обозначения «1» должно быть кратным 2 в связи с установкой сдвоенных вводов ВК2х12.

Пример формулировки заказа:

коробка на номинальное напряжение 400В, частотой сети 50Гц с 24 клеммными зажимами, с двумя кабельными вводами 1-(Ø12мм) с расположением «Г», с двумя кабельными вводами 2-(Ø25мм) с расположением «Д, З», с одним кабельным вводом 3-(Ø30мм) с расположением «Л», с двумя кабельными вводами 4-(Ø40мм) с расположением «Б, Ж», с маркировкой взрывозащиты 1Ех еb IIC Т5 Gb, климатическим исполнением и категорией размещения У1:

КП24С-12(Г)-22(ДЗ)-31(Л)-42(БЖ)-400-У1.

Примечание: по спец.заказу коробки изготавливаются с трубными вводами серии ВК и с металлическими кабельными вводами серии ВК-ВЭЛ (с/з). В коробки КП48ПС и КП64ПС кабельные вводы на стороны «Б,Ж» не устанавливаются.

Максимальное количество и тип клеммных зажимов, доступных для установки

Тип коробки Винтовые (0,2-2,5) мм Пружинные (0,2-2,5) мм
КП 16 С 16 —
КП 24 С 24 —
КП 48 ПС — 48
КП 64 ПС — 64

                                                       КП16С, КП24С


               Расположение вводов по сторонам
                                (буквенным позициям) коробки КП16С, КП24С

Обозначение
кабельного ввода

Диаметр вводимого
кабеля, мм

А
(В,Г,Д,Е)

В (Ж)

С
(З,И,К,Л)

D (Б)

ВК2х12

 7-12 8 2 8 2

ВК12 — G1/2

 7-12 4 2 4 2

ВК25

 10-22 4 1 4 1

ВК30

 18-29 4 1 4 1

ВК42

 22-40 — 1 — 1

ВК-П-ВЭЛ-М16

 4-8 10 4 10 4

ВК-П-ВЭЛ-М20

 7-12 8 3 8 3

ВК-П-ВЭЛ-М25

 8-17 6 2 6 2

ВК-П-ВЭЛ-М32

 10-19 4 1 4 1


                                                           КП48ПС, КП64ПС

                     Расположение вводов по сторонам
                                       (буквенным позициям) коробки КП48ПС, КП64ПС

Обозначение
кабельного ввода

Диаметр вводимого
кабеля, мм

А
(В,Г,Д,Е)

В (Ж)

С
(З,И,К,Л)

D (Б)

ВК2х12

 7-12 8 — 8 —

ВК12 — G1/2

 7-12 4 — 4 —

ВК25

 10-22 4 — 4 —

ВК30

 18-29 4 — 4 —

ВК42

 22-40 — — — —

ВК-П-ВЭЛ-М16

 4-8 10 — 10 —

ВК-П-ВЭЛ-М20

 7-12 8 — 8 —

ВК-П-ВЭЛ-М25

 8-17 6 — 6 —

ВК-П-ВЭЛ-М32

 10-19 4 — 4 —


Габаритные и присоединительные размеры

                                                                                                                  КП16С, КП24С

                                                                                                   КП48ПС

                                                                                                 КП48ПС
                                                                                            Масса коробки не более 6,5 кг
