Выключатель путевой ВПВ-4М

Назначение

Выключатели путевые взрывозащищенные типа ВПВ-4М предназначены для дистанционного управления электроприводами машин и механизмов:

в стационарных установках;
на средствах наземного, подземного, морского и воздушного транспорта, где они приводятся в действие управляющими упорами для сигнализации, связанной с электроприводами, либо другими электротехническими устройствами.

Выключатели предназначены для эксплуатации в подземных выработках угольных шахт и рудников, в том числе опасных по газу и (или) угольной пыли, а также их наземных строениях, во взрывоопасных зонах производств, средств транспорта и хранения продуктов химической, нефтеперерабатывающей, газовой и других отраслей промышленности.

Особенности

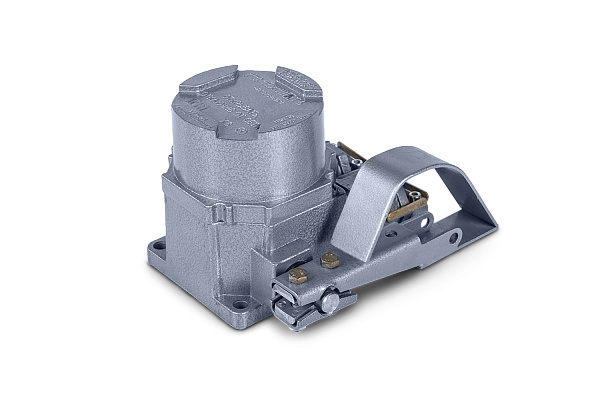

Возможность комплектации выключателей рычагом с роликом, тросом, педалью, пазом или вращающимся валиком, а так же наличие двух контактных блоков обеспечивают возможность применения выключателей почти в любых условиях, в сочетании с кулачками любой формы, увеличивая гибкость применения и подключения выключателей.

Конструкция

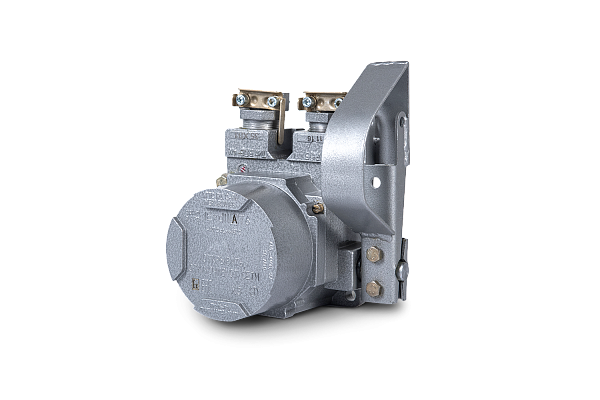

Взрывонепроницаемая металлическая (алюминиевый сплав или ЦОА) оболочка выключателя состоит из корпуса и крышки. Внутри корпуса выключателя установлены два контактных блока с приводным устройством, состоящим из закрепленного на валу поворотного рычага с роликом, тросом, педалью или пазом. На валу расположены два кулачка, которые посредством скоб с роликами воздействуют на приводные элементы контактных блоков.

Основным исполнительным органом выключателя являются два контактных блока. Блоки имеют два размыкающих (Р) и два замыкающих (З) контакта и выполняются с приводом в виде толкателя с самовозвратом в начальное положение.

Контактные зажимы блоков допускают присоединение двух проводов сечением до2,5 мм² каждый или одного провода сечением до 4 мм².

Связаться с нами

СЕРТИФИКАТЫ

Назначение

Выключатели путевые взрывозащищенные типа ВПВ-4М предназначены для дистанционного управления электроприводами машин и механизмов:

в стационарных установках;
на средствах наземного, подземного, морского и воздушного транспорта, где они приводятся в действие управляющими упорами для сигнализации, связанной с электроприводами, либо другими электротехническими устройствами.

Выключатели предназначены для эксплуатации в подземных выработках угольных шахт и рудников, в том числе опасных по газу и (или) угольной пыли, а также их наземных строениях, во взрывоопасных зонах производств, средств транспорта и хранения продуктов химической, нефтеперерабатывающей, газовой и других отраслей промышленности.

Особенности

Возможность комплектации выключателей рычагом с роликом, тросом, педалью, пазом или вращающимся валиком, а так же наличие двух контактных блоков обеспечивают возможность применения выключателей почти в любых условиях, в сочетании с кулачками любой формы, увеличивая гибкость применения и подключения выключателей.

Конструкция

Взрывонепроницаемая металлическая (алюминиевый сплав или ЦОА) оболочка выключателя состоит из корпуса и крышки. Внутри корпуса выключателя установлены два контактных блока с приводным устройством, состоящим из закрепленного на валу поворотного рычага с роликом, тросом, педалью или пазом. На валу расположены два кулачка, которые посредством скоб с роликами воздействуют на приводные элементы контактных блоков.

Основным исполнительным органом выключателя являются два контактных блока. Блоки имеют два размыкающих (Р) и два замыкающих (З) контакта и выполняются с приводом в виде толкателя с самовозвратом в начальное положение.

Контактные зажимы блоков допускают присоединение двух проводов сечением до2,5 мм² каждый или одного провода сечением до 4 мм².

Степень взрывозащиты:

PB Ex d I Mb, 1Ex d IIА T6 Gb/Ex tb IIIC T80°C Db, 1Ex d IIC T6 Gb/Ex tb IIIC T80°C Db

Тип оборудования:

Выключатель путевой

Степень защиты, IP:

65

Исполнение:

РВ

Тип питания:

АС/DC

Температура эксплуатации, ⁰С:

от -60⁰С до + 50⁰С

Номер технических условий:

ТУ 3424−002−00213569−2007

Номинальное напряжение, В:

690B (AC)/ 400B (DC)

Исполнение по виду привода:

Рычаг с тросом

Исполнение по числу вводных устройств:

2 (подведение диаметром от 12 до 20 мм)

Номинальный ток, А:

16 A

Структура условного обозначения

ВПВ-4М Х1 Х2 Х3 Х4

ВПВ — выключатель путевой взрывозащищенный.

4 — исполнение по числу контактов 2Р+2З.

М — модернизированный.

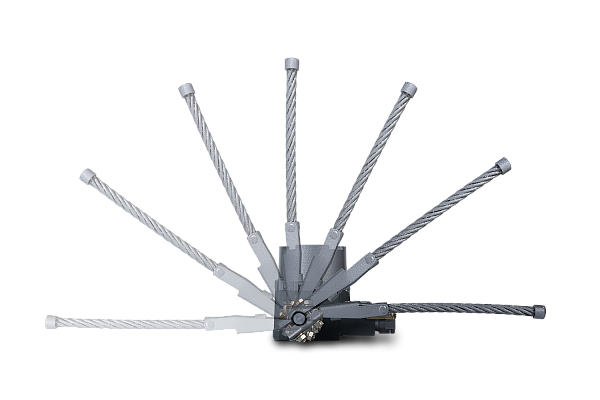

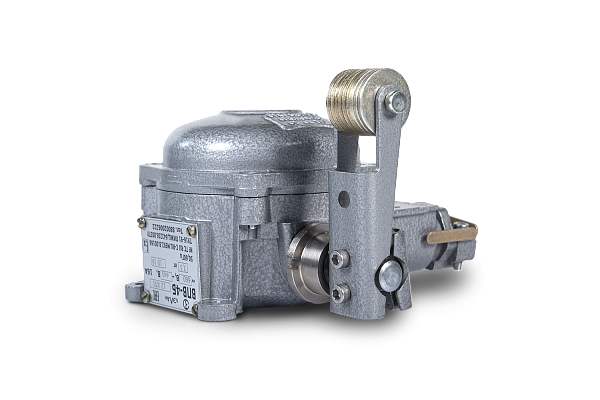

Х1 — исполнение по виду привода: 1 — рычаг с роликом; 2 — рычаг с тросом; 3 — рычаг с педалью;

4 — рычаг с пазом; 5 — рычаг с тросом с фиксацией, 6 — рычаг с вращающимся валиком.

Х2 — маркировка взрывозащиты: 1 — PB Ex d I Mb, 2 — 1Ex d IIС T6 Gb/Ex tb IIIC T80°C Db, 5 — 1Ex d IIА T6 Gb/Ex tb IIIC T80°C Db.

Х3 — климатическое исполнение по ГОСТ 15150–69: У, ХЛ, ОМ, Т, В — для выключателей с маркировкой взрывозащиты РВ Ех d I Mb.

Х4 — категория размещения по ГОСТ 15150–69: 1 или 5 — для выключателей с маркировкой взрывозащиты РВ Ех d I Mb.

Х5 — материал исполнения применяемой оболочки: Ц — сплав ЦОА1. Указывается только для выключателей с маркировкой взрывозащиты PB Ex d I Mb.

Пример формулировки заказа:

выключатель путевой взрывозащищенный на четыре контакта, модернизированный, с приводом — рычаг с роликом, маркировка взрывозащиты 1Ex d IIC T6 Gb/Ex tb IIIC T80°C Db климатического исполнения и категории размещения У1:

ВПВ-4М 12 У1
