Выключатель путевой ВПВ-4Б

Назначение

Выключатели путевые взрывозащищенные типа ВПВ-4Б предназначены для дистанционного управления электроприводами машин и механизмов:

в стационарных установках;
на средствах наземного, подземного, морского и воздушного транспорта, где они приводятся в действие управляющими упорами для сигнализации, связанной с электроприводами, либо другими электротехническими устройствами.

Выключатели предназначены для эксплуатации, как в угольных и сланцевых шахтах, опасных по газу и пыли, так и в подземных выработках угольных шахт и рудников, в том числе опасных по газу и (или) угольной пыли, а также их наземных строениях, во взрывоопасных зонах производств, средств транспорта и хранения продуктов химической, нефтеперерабатывающей, газовой и других отраслей промышленности.

Особенности

Возможность комплектации выключателей рычагом с роликом, тросом, педалью, пазом или вращающимся валиком, а так же наличие двух контактных блоков обеспечивают возможность применения выключателей почти в любых условиях, в сочетании с кулачками любой формы, увеличивая гибкость применения и подключения выключателей.

Конструкция

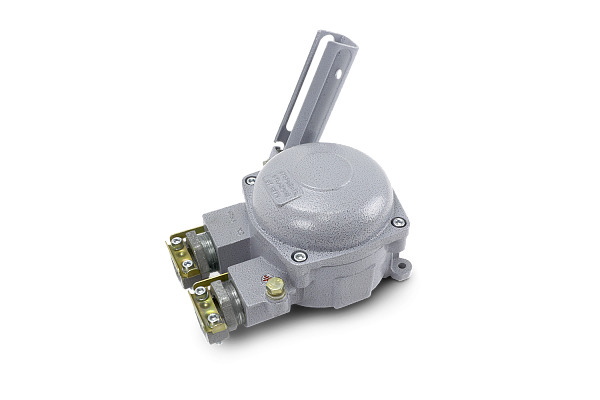

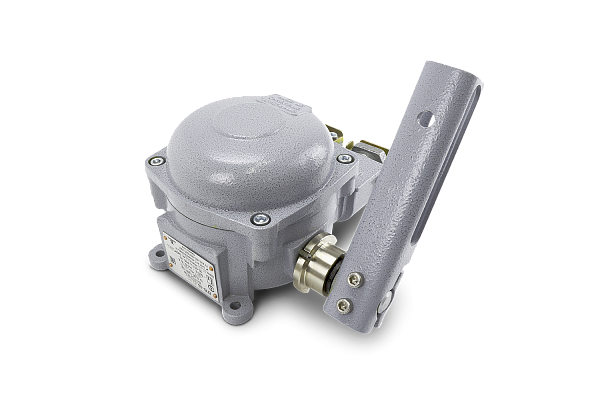

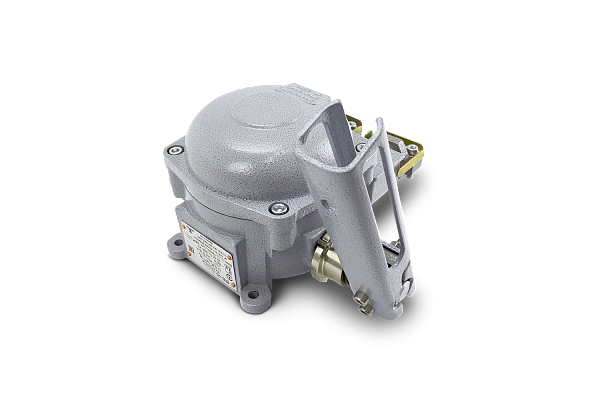

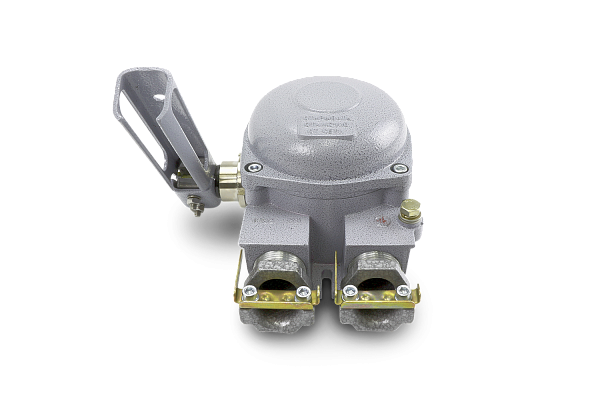

Выключатель путевой взрывозащищённый типа ВПВ-4Б состоит из корпуса и крышки, образующих взрывонепроницаемую оболочку. Внутри корпуса установлены два блока контактных взрывозащищённых типа БКВ. Выключатель укомплектован с одной стороны приводным устройством, с другой двумя вводными устройствами для подведения гибкого или бронированного кабеля диаметром от 12 до 20мм.

Привод выполнен в виде рычага с роликом, рычага с тросом, рычага с педалью, рычага с пазом, рычага с вращающимся валиком.

Связаться с нами

СЕРТИФИКАТЫ

Назначение

Выключатели путевые взрывозащищенные типа ВПВ-4Б предназначены для дистанционного управления электроприводами машин и механизмов:

в стационарных установках;
на средствах наземного, подземного, морского и воздушного транспорта, где они приводятся в действие управляющими упорами для сигнализации, связанной с электроприводами, либо другими электротехническими устройствами.

Выключатели предназначены для эксплуатации, как в угольных и сланцевых шахтах, опасных по газу и пыли, так и в подземных выработках угольных шахт и рудников, в том числе опасных по газу и (или) угольной пыли, а также их наземных строениях, во взрывоопасных зонах производств, средств транспорта и хранения продуктов химической, нефтеперерабатывающей, газовой и других отраслей промышленности.

Особенности

Возможность комплектации выключателей рычагом с роликом, тросом, педалью, пазом или вращающимся валиком, а так же наличие двух контактных блоков обеспечивают возможность применения выключателей почти в любых условиях, в сочетании с кулачками любой формы, увеличивая гибкость применения и подключения выключателей.

Конструкция

Выключатель путевой взрывозащищённый типа ВПВ-4Б состоит из корпуса и крышки, образующих взрывонепроницаемую оболочку. Внутри корпуса установлены два блока контактных взрывозащищённых типа БКВ. Выключатель укомплектован с одной стороны приводным устройством, с другой двумя вводными устройствами для подведения гибкого или бронированного кабеля диаметром от 12 до 20мм.

Привод выполнен в виде рычага с роликом, рычага с тросом, рычага с педалью, рычага с пазом, рычага с вращающимся валиком.

Степень взрывозащиты:

PB Ex d I Mb, 1Ex d IIB T6 Gb/Ex tb IIIC T80°C Db, 1Ex d IIC T6 Gb/Ex tb IIIC T80°C Db

Тип оборудования:

Выключатель путевой

Степень защиты, IP:

66

Исполнение:

РВ

Температура эксплуатации, ⁰С:

от -40⁰С до + 40⁰С

Номер технических условий:

ТУ 3424−002−00213569−2007

Комплектация кабельными вводами:

Вводы для бронированного кабеля

Исполнение по виду привода:

Рычаг с роликом

Исполнение по числу вводных устройств:

2 (подведение диаметром от 12 до 20 мм)

Номинальный ток, А:

16 A

Структура условного обозначения

ВПВ-4Б Х1 Х2 Х3 Х4 Х5

ВПВ — выключатель путевой взрывозащищенный.

4 — исполнение по числу контактов 2Р+2З.

Б — модернизированный.

Х1 — исполнение по виду привода: 1 — рычаг с роликом; 2 — рычаг с тросом; 3 — рычаг с педалью;

4 — рычаг с пазом; 5 — рычаг с вращающимся валиком.

Х2 — маркировка взрывозащиты: 1 — PB Ex d I Mb, 2 — 1Ex d IIB T6 Gb/Ex tb IIC T80°C Db, 3 — 1Ex d IIC T6 Gb/Ex tb IIIC T80°C Db.

Х3 — климатическое исполнение по ГОСТ 15150–69:

— У, ХЛ, ОМ, Т, В — для выключателей с маркировкой взрывозащиты РВ Ех d I Mb;

— У, ХЛ, ОМ, Т — для маркировок взрывозащиты 1Ex d IIB Т6 Gb/ Ex tb IIIC T80°C Db и 1Ex d IIС Т6 Gb/Ex tb IIIC T80°C Db.

Х4 — категория размещения по ГОСТ 15150–69:

— 1 или 5 — для выключателей с маркировкой взрывозащиты РВ Ех d I Mb;

— 1 -для выключателей с маркировками взрывозащиты 1Ex d IIB Т6 Gb/Ex tb IIIC T80°C Db и 1Ex d IIС Т6 Gb/ Ex tb IIIC T80°C Db.

Х5 — материал исполнения применяемой оболочки: Ц — сплав ЦОА1. Указывается только для выключателей с маркировкой взрывозащиты PB Ex d I Mb.

Пример формулировки заказа:

выключатель путевой взрывозащищенный на четыре контакта, модернизированный, с приводом — рычаг с роликом, маркировка взрывозащиты 1Ex d IIC T6 Gb/Ex tb IIIC T80°C Db климатического исполнения и категории размещения У1:

ВПВ-4Б 13 У1

Габаритные и присоединительные размеры

Масса — не более 3,3 кг
