Выключатель путевой ВПВ-1А

Назначение

Выключатели путевые взрывозащищенные типа ВПВ-1А предназначены для дистанционного управления электроприводами машин и механизмов:

в стационарных установках;
на средствах наземного, подземного, морского и воздушного транспорта, где они приводятся в действие управляющими упорами;
для сигнализации, связанной с названными электроприводами, либо другими электротехническими устройствами.

Выключатели предназначены для эксплуатации, как в угольных и сланцевых шахтах, опасных по газу и пыли, так и в подземных выработках угольных шахт и рудников, в том числе опасных по газу и (или) угольной пыли, а также их наземных строениях, во взрывоопасных зонах производств, средств транспорта и хранения продуктов химической, нефтеперерабатывающей, газовой и других отраслей промышленности.

Особенности

Возможность комплектации выключателя в дополнение к толкателю рычагом с роликом, с гибким или жёстким стержнем позволяет расширить возможности по его установке в различных по конструкции механизмах.

Конструкция

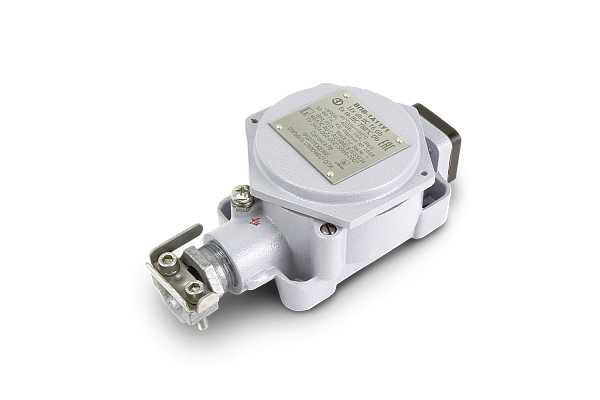

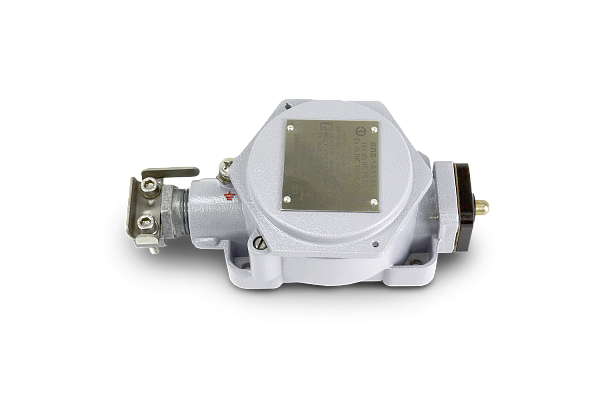

Выключатель путевой взрывозащищённый типа ВПВ-1А состоит из корпуса и крышки, образующих взрывонепроницаемую оболочку, крышка фиксируется стопорным винтом. Внутри корпуса установлен блок контактный взрывозащищённый типа БКВ. Выключатель должен быть укомплектован с одной стороны приводным устройством, с другой вводным устройством для подведения гибкого или бронированного кабеля с наружным диаметром от 10 до 14мм.

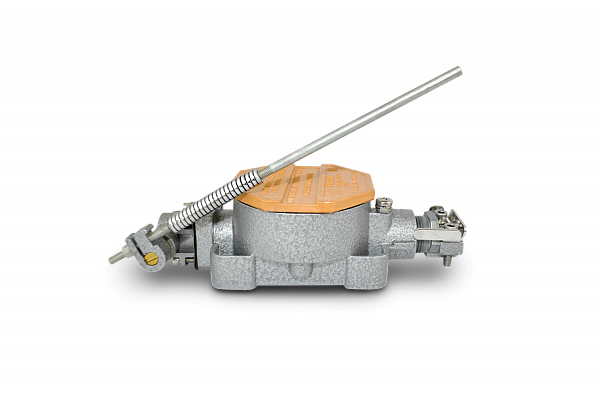

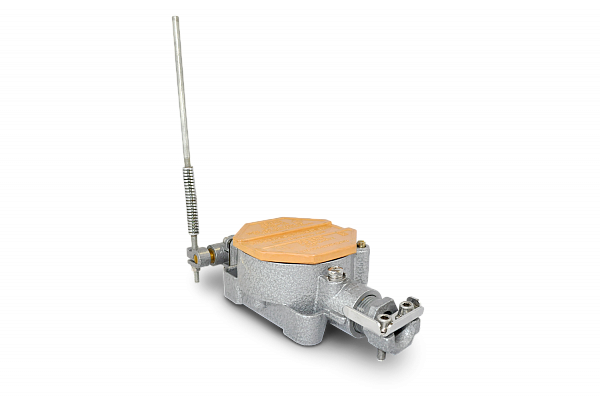

Приводное устройство выполнено в виде толкателя, рычага с роликом, рычага с гибким или жёстким стержнем.

Связаться с нами

СЕРТИФИКАТЫ

Назначение

Выключатели путевые взрывозащищенные типа ВПВ-1А предназначены для дистанционного управления электроприводами машин и механизмов:

в стационарных установках;
на средствах наземного, подземного, морского и воздушного транспорта, где они приводятся в действие управляющими упорами;
для сигнализации, связанной с названными электроприводами, либо другими электротехническими устройствами.

Выключатели предназначены для эксплуатации, как в угольных и сланцевых шахтах, опасных по газу и пыли, так и в подземных выработках угольных шахт и рудников, в том числе опасных по газу и (или) угольной пыли, а также их наземных строениях, во взрывоопасных зонах производств, средств транспорта и хранения продуктов химической, нефтеперерабатывающей, газовой и других отраслей промышленности.

Особенности

Возможность комплектации выключателя в дополнение к толкателю рычагом с роликом, с гибким или жёстким стержнем позволяет расширить возможности по его установке в различных по конструкции механизмах.

Конструкция

Выключатель путевой взрывозащищённый типа ВПВ-1А состоит из корпуса и крышки, образующих взрывонепроницаемую оболочку, крышка фиксируется стопорным винтом. Внутри корпуса установлен блок контактный взрывозащищённый типа БКВ. Выключатель должен быть укомплектован с одной стороны приводным устройством, с другой вводным устройством для подведения гибкого или бронированного кабеля с наружным диаметром от 10 до 14мм.

Приводное устройство выполнено в виде толкателя, рычага с роликом, рычага с гибким или жёстким стержнем.

Степень взрывозащиты:

РВ Ex d I Mb, 1Ex d IIС T6 Gb, Ех tb IIIС Т80°C Db

Тип оборудования:

Выключатель путевой

Степень защиты, IP:

65/66

Исполнение:

РВ

Температура эксплуатации, ⁰С:

от -40⁰С до + 40⁰С

Номер технических условий:

ТУ 3424−002−00213569−2007

Номинальное напряжение, В:

660

Номинальный ток модуля, А:

16

Исполнение по виду привода:

Толкатель

Номинальный ток, А:

16 A

Структура условного обозначения

ВПВ-1А Х1 Х2 Х3 Х4
ВПВ — выключатель путевой взрывозащищенный.
1 — исполнение по числу контактов: 1 р+1з.
А — модернизированный.
Х1 — исполнение по виду привода: 1 — толкатель, 2 — рычаг с роликом, 3 — рычаг с гибким стержнем, 4 — рычаг с жёстким стержнем.
Х2 — маркировка взрывозащиты: 1 — 1Ex d IIC T6 Gb/Ex tb IIIC T80°C Db, 2 — РВ Ex d I Mb.
Х3 — климатическое исполнение и категория размещения по ГОСТ 15150: У1, ХЛ1, В1, ОМ1, УХЛ5, У5, Т5, В5.
Х4 — материал исполнения применяемой оболочки:
Ц — сплав ЦОА1. Индекс указывается только для маркировки взрывозащиты РВ Ex d I Mb.

Пример формулировки заказа:

выключатель путевой с толкателем, с маркировкой взрывозащиты 1Ex d IIC T6 Gb/Ex tb IIIC T80°C Db климатическим исполнением и категорией размещения У1:

ВПВ-1А11У1

Габаритные и присоединительные размеры

Жесткий привод Мягкий привод

Масса исполнения с толкателем — не более 0,8 кг.
Масса исполнений с роликом, с гибким или жёстким стержнем — не более 0,9 кг.
