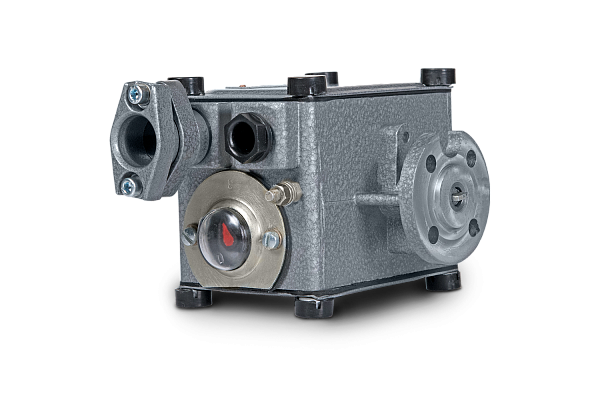

Выключатель концевой взрывозащищенный ВКВ

Назначение

Выключатели концевые типа ВК предназначены для дистанционного управления задвижками трубопроводной арматуры в стационарных установках, а также для сигнализации о положении задвижек (закрыто или открыто) на предприятиях нефтяной, нефтеперерабатывающей, газовой и химической промышленности. Выключатели взрывозащищенные ВКВ комплектуются микро переключателями типа МПВ-1В2, имеют уровень взрывозащиты «повышенная надежность против взрыва» (2) и маркировку взрывозащиты 1Ex d e IIВ Т4 Gb/Ex tb IIIC T130°C Db и предназначены для эксплуатации во взрывоопасных зонах.

Особенности

Возможность выбора требуемого передаточного числа редуктора;
Наличие четырёх микро переключателей.

Конструкция

Выключатель типа ВКВ-2 содержит следующие основные сборочные единицы и детали: корпус, редуктор, блок микро переключателей, крышки, вводные устройства, внутренний и наружный заземляющие устройства, указатель положения «Открыто» (0) и «Закрыто» (З). Вводное устройство с условным диаметром 25мм состоит из муфты, гнезда, уплотнительного кольца, заглушки, крепежных винтов. Вводное устройство с условным диаметром 14мм состоит из гнезда, резьбовой гайки, шайбы, уплотняющего кольца.

Блок микро переключателей включает четыре микро переключателя типа МПВ-1В2. Состав и конструкция выключателя ВКВ-1 отличается от состава и конструкции выключателя ВКВ-2 тем, что вместо одной из крышек устанавливается коробка выводов, состоящая из корпуса, крышки, клеммных блоков, двух вводных устройств с условным диаметром 25мм.

Для контроля положения шибера задвижки предусмотрено исполнение выключателей с резистором ППБ-3А 470Ом ±5% с углом поворота 270°.

Связаться с нами

СЕРТИФИКАТЫ

Назначение

Выключатели концевые типа ВК предназначены для дистанционного управления задвижками трубопроводной арматуры в стационарных установках, а также для сигнализации о положении задвижек (закрыто или открыто) на предприятиях нефтяной, нефтеперерабатывающей, газовой и химической промышленности. Выключатели взрывозащищенные ВКВ комплектуются микро переключателями типа МПВ-1В2, имеют уровень взрывозащиты «повышенная надежность против взрыва» (2) и маркировку взрывозащиты 1Ex d e IIВ Т4 Gb/Ex tb IIIC T130°C Db и предназначены для эксплуатации во взрывоопасных зонах.

Особенности

Возможность выбора требуемого передаточного числа редуктора;
Наличие четырёх микро переключателей.

Конструкция

Выключатель типа ВКВ-2 содержит следующие основные сборочные единицы и детали: корпус, редуктор, блок микро переключателей, крышки, вводные устройства, внутренний и наружный заземляющие устройства, указатель положения «Открыто» (0) и «Закрыто» (З). Вводное устройство с условным диаметром 25мм состоит из муфты, гнезда, уплотнительного кольца, заглушки, крепежных винтов. Вводное устройство с условным диаметром 14мм состоит из гнезда, резьбовой гайки, шайбы, уплотняющего кольца.

Блок микро переключателей включает четыре микро переключателя типа МПВ-1В2. Состав и конструкция выключателя ВКВ-1 отличается от состава и конструкции выключателя ВКВ-2 тем, что вместо одной из крышек устанавливается коробка выводов, состоящая из корпуса, крышки, клеммных блоков, двух вводных устройств с условным диаметром 25мм.

Для контроля положения шибера задвижки предусмотрено исполнение выключателей с резистором ППБ-3А 470Ом ±5% с углом поворота 270°.

Степень взрывозащиты:

1Ex d e IIВ Т4 Gb, Ex tb IIIC T130°C Db

Тип оборудования:

Выключатель концевой

Степень защиты, IP:

65

Исполнение:

Зона 1

Тип питания:

АС

Температура эксплуатации, ⁰С:

от -50⁰С до + 45⁰С

Номер технических условий:

ТУ 3424−002−00213569−2007

Климатическое исполнение:

В1

Номинальное напряжение, В:

380

Исполнение выключателя по передаточному числу редуктора:

01:08

Номинальный ток, А:

2,5 A

Структура условного обозначения

ВКВ — Х1 Х2 Х3

ВК — выключатель концевой

В — исполнение выключателя: В — взрывозащищенный

Х1 — вид подсоединения внешних проводников:

— 1 — с вводной коробкой для кабеля диаметром до 25мм;

— 2 — без вводной коробки для кабеля диаметром до 18мм.

Х2 — исполнение выключателя по передаточному числу редуктора: 1 — 1:8; 2 — 1:44; 3 — 1:50; 4 — 1:100; 5 — 1:240.

Х3 — климатическое исполнение и категория размещения по ГОСТ 15150: В1.

Пример формулировки заказа:

взрывозащищенный выключатель с маркировкой взрывозащиты 1Ex d e IIВ Т4 Gb, Ex tb IIIC T130°C Db с вводной коробкой для кабелей передаточным числом редуктора 1:50:

ВКВ-13 В1

Габаритные и присоединительные размеры

ВКВ-1

Масса — 3,6 кг

ВКВ-2

Масса — 2,6 кг

Электрическая схема выключателя
