Назначение
Удлинители предназначены для соединения и разъединения электрических цепей напряжением до 690В частотой 50 и 60Гц переменного и постоянного тока, для соединения и разъединения отрезков кабельной сети, различных электрических агрегатов, установок и машин между собой и с источниками электрической энергии в наземных стационарных и передвижных установках, эксплуатируемых во взрывоопасных зонах предприятий химической, нефтеперерабатывающей, газовой и других отраслей промышленности, а также на средствах морского транспорта, внутри и снаружи помещений.
Особенности
- Соединители имеют широкий диапазон значений номинального тока.
- Удлинители могут комплектоваться по требованию заказчика различными видами и типоразмерами соединителей, кабельными вводами.
Конструкция

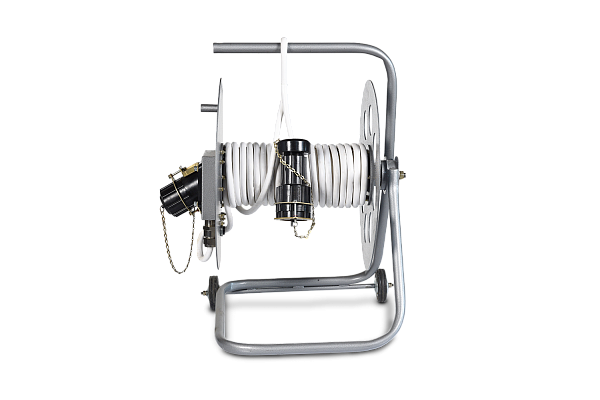

Удлинители состоят из следующих основных узлов:
- рамы;
- барабана со встроенными стационарными розетками;
- распределительной коробки;
- кабеля с ответной частью (с закрепленной на конце вилкой).
Включение соединителей производится путем соединения вилки и розетки и поворотом вилки на 45° по часовой стрелке, вследствие чего замыкается встроенный пакетный выключатель.Разъединить вилку и розетку можно только тогда, когда переключатель находится в положении «OFF». Контакт заземления и его гнездо имеют больший диаметр, чем остальные контакты и гнезда. Для различения соединителей на разные напряжения вилки и розетки имеют соединительные гайки разных цветов.
На время транспортирования и хранения внутренняя полость розетки закрывается крышкой, которая защищает изделие от пыли и влаги, а взрывозащитные поверхности от повреждения. Крышка посредством цепочки крепится к корпусу.
