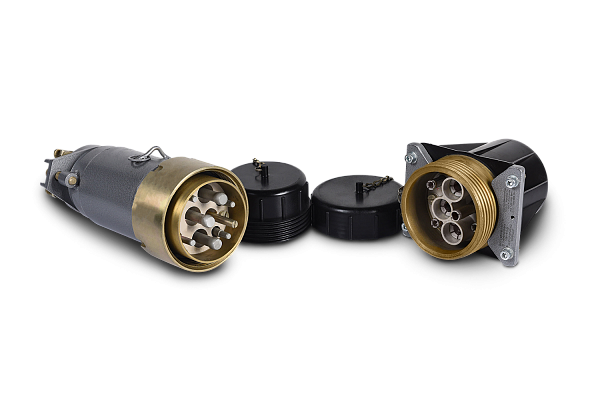

Соединитель рудничный СВР

Назначение

Соединители взрывозащищенные рудничные типа СВР предназначены для соединения и разъединения электрических цепей напряжением до 1140 В частотой 50 и 60 Гц переменного тока при присоединении гибких кабелей к электродвигателям и электрооборудованию угольных комбайнов и других забойных машин, для соединения двух отрезков кабелей, проложенных по горным выработкам угольных шахт и рудников, а также для соединения и разъединения отрезков кабельной сети, различных электрических агрегатов, установок и машин между собой и с источниками электрической энергии в наземных стационарных и передвижных установках, эксплуатируемых во взрывоопасных зонах внутри и снаружи помещений.

Также соединители с номинальным током от 25А до 400А, встроенные в оболочку, предназначены для питания сильноточного оборудования: генераторов, прессов и т.д. Для данных разъемов применяются вилки кабельные СВР-Х-ВК номинальным током от 25А до 400А.

Особенности

Соединители имеют большое количество конструктивных исполнений и широкий диапазон номинального тока.

Взрывонепроницаемость соединителей обеспечивается:линейных соединителей — в соединенном состоянии; встраиваемых- в соединенном положении при установке их в изделие.

Конструкция

Конструкция соединителей (электрическая блокировка) обеспечивает разъединение главных контактов после дистанционного отключения напряжения с этих контактов.Механическая износостойкость соединителей составляет 6300 циклов (соединение и разъединение). Конструктивно соединитель СВР состоит из двух частей: вилки и розетки. Вилка состоит из металлического корпуса, в котором расположена пластмассовая деталь (изолятор вилки) со встроенными штырями из латуни следующих цепей: главной, цепи управления и заземления.

Розетка также состоит из металлического корпуса, в котором расположена пластмассовая деталь (изолятор розетки) со встроенными в него гнездами указанных выше цепей. В гнездах и пальцах предусмотрены устройства для подсоединения кабелей.

Пластмассовые детали розетки и вилки запрессованы в металлические гильзы и закреплены в корпусах винтами. Цепи управления выполнены искробезопасными. Их места присоединения отгорожены от силовых цепей изоляционными перегородками, что обеспечивает расстояние до искроопасных цепей не менее50 мм. Система электрической блокировки выполнена таким образом, что при разъединении вилки и розетки первыми размыкаются контакты главной цепи управления, затем контакты силовой цепи и последним размыкается заземляющий контакт.

Кабель уплотняется резиновым кольцом и кабельной муфтой. Специальная скоба предохраняет кабель от выдергивания и поворота. Соединяются вилка и розетка при помощи специальной гайки, которая устанавливается на корпусе и завинчивается специальным ключом. Для правильного сочленения вилки и розетки служат направляющие и указатели.

Покрытие соединителя искробезопасное, устойчивое к рабочим средам, ионизационному излучению. Материал корпуса оболочки устойчивый к парам сероводорода и соляной кислоты, фрикционно искробезопасный.

Связаться с нами

СЕРТИФИКАТЫ

СС 012 СВР

Назначение

Соединители взрывозащищенные рудничные типа СВР предназначены для соединения и разъединения электрических цепей напряжением до 1140 В частотой 50 и 60 Гц переменного тока при присоединении гибких кабелей к электродвигателям и электрооборудованию угольных комбайнов и других забойных машин, для соединения двух отрезков кабелей, проложенных по горным выработкам угольных шахт и рудников, а также для соединения и разъединения отрезков кабельной сети, различных электрических агрегатов, установок и машин между собой и с источниками электрической энергии в наземных стационарных и передвижных установках, эксплуатируемых во взрывоопасных зонах внутри и снаружи помещений.

Также соединители с номинальным током от 25А до 400А, встроенные в оболочку, предназначены для питания сильноточного оборудования: генераторов, прессов и т.д. Для данных разъемов применяются вилки кабельные СВР-Х-ВК номинальным током от 25А до 400А.

Особенности

Соединители имеют большое количество конструктивных исполнений и широкий диапазон номинального тока.

Взрывонепроницаемость соединителей обеспечивается:линейных соединителей — в соединенном состоянии; встраиваемых- в соединенном положении при установке их в изделие.

Конструкция

Конструкция соединителей (электрическая блокировка) обеспечивает разъединение главных контактов после дистанционного отключения напряжения с этих контактов.Механическая износостойкость соединителей составляет 6300 циклов (соединение и разъединение). Конструктивно соединитель СВР состоит из двух частей: вилки и розетки. Вилка состоит из металлического корпуса, в котором расположена пластмассовая деталь (изолятор вилки) со встроенными штырями из латуни следующих цепей: главной, цепи управления и заземления.

Розетка также состоит из металлического корпуса, в котором расположена пластмассовая деталь (изолятор розетки) со встроенными в него гнездами указанных выше цепей. В гнездах и пальцах предусмотрены устройства для подсоединения кабелей.

Пластмассовые детали розетки и вилки запрессованы в металлические гильзы и закреплены в корпусах винтами. Цепи управления выполнены искробезопасными. Их места присоединения отгорожены от силовых цепей изоляционными перегородками, что обеспечивает расстояние до искроопасных цепей не менее50 мм. Система электрической блокировки выполнена таким образом, что при разъединении вилки и розетки первыми размыкаются контакты главной цепи управления, затем контакты силовой цепи и последним размыкается заземляющий контакт.

Кабель уплотняется резиновым кольцом и кабельной муфтой. Специальная скоба предохраняет кабель от выдергивания и поворота. Соединяются вилка и розетка при помощи специальной гайки, которая устанавливается на корпусе и завинчивается специальным ключом. Для правильного сочленения вилки и розетки служат направляющие и указатели.

Покрытие соединителя искробезопасное, устойчивое к рабочим средам, ионизационному излучению. Материал корпуса оболочки устойчивый к парам сероводорода и соляной кислоты, фрикционно искробезопасный.

Степень взрывозащиты:

РВ Ex d ia I Mb/1Ex d ia IIA T4 Gb,Ex d ia I Mb U/Ex d ia IIA Gb U

Тип оборудования:

Соединитель рудничный

Степень защиты, IP:

66

Исполнение:

РВ

Тип питания:

АС/DC

Температура эксплуатации, ⁰С:

от -60⁰С до + 50⁰С

Номер технических условий:

ТУ 3424-003-00213569-2007

Номинальное напряжение, В:

1140

Частота переменного тока, Гц:

до 60

Дополнительные параметры:

Уплотнение

Обозначение составных частей:

Вилка

Исполнения по назначению:

Кабельные (переносные)

Число контактов:

9

Номинальный ток, А:

400 A

Структура условного обозначения

СВР — Х1 — Х2 — Х3

СВР – соединитель взрывозащищенный рудничный.

Х1 – номинальный ток в амперах (25, 63, 250, 320, 400).

Х2 – конструктивное исполнение:

Л – линейный;
ЛВ – линейная вилка;
ЛР – линейная розетка;
ВВ – встраиваемая, вилка;
ВР – встраиваемая розетка;
ВДВ – встраиваемая вилка с дополнительным вводом;
ВС – вилка стационарная;
РС – розетка стационарная;
РДК – розетка, с дополнительным вводом, кабельная;
ВК – вилка кабельная;
РК – розетка кабельная.

Х3 – вид климатического исполнения по ГОСТ 15150: У5, Т5.

Пример формулировки заказа:

Соединитель взрывозащищенный рудничный с линейной вилкой на ток 250А:

СВР-250-ЛВ-У5

Габаритные и присоединительные размеры

Соединитель СВР-25, СВР-63, СВР-250, СВР-320, СВР-400

Встраиваемый (розетка ВР, вилка ВВ)

Линейный (Л)

Линейная вилка ЛВ, линейная розетка ЛР

Кабельная вилка ВК, розетка кабельная РК

Стационарная вилка ВС, стационарная розетка РС

Присоединительные размеры для установки стационарных вилок (ВС) и розеток (РС) в изделиях

Встраиваемый соединитель с дополнительным вводом, вилка (ВДВ)

Розетка с дополнительным вводом, вилка (РДК)

Соединитель с автоматическим выключателем и световым индикатором, встроенными в оболочку ОЭАА-ВЭЛ-llВ

Соединитель с автоматическим выключателем и световым индикатором, встроенными в оболочку ОЭАА-ВЭЛ-llС
