Точка доступа Wi-Fi

Назначение

Взрывозащищенная точка доступа Wi-Fi-IIВ предназначена для развертывания беспроводной сети во взрывоопасных зонах предприятий химической, нефтеперерабатывающей, газовой и других отраслей промышленности в зонах с потенциально взрывоопасной атмосферой.

Особенности

Точка доступа поддерживает несколько беспроводных стандартов связи. По требованию заказчика в оболочку могут быть установлены разные Wi-Fi маршрутизаторы.
Беспроводной маршрутизатор во взрывонепроницаемой оболочке может применяться в разных взрывоопасных зонах.
Точка доступа рассчитана для работы при высоте над уровнем моря до 4500 метров.
Если в маркировке взрывозащиты указан знак «Х», запрещается использовать шкаф во взрывоопасных зонах, где возможно образование взрывоопасных смесей на основе ацетилена.

Конструкция

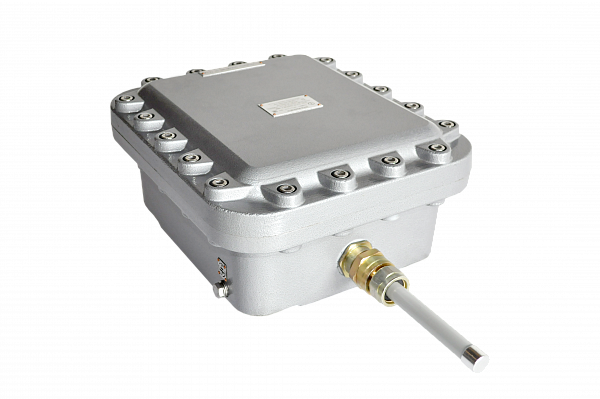

Внутри взрывонепроницаемой оболочки оболочки закреплён Wi-Fi маршрутизатор с блоком питания. Антенна специальной конструкции выведена наружу оболочки через кабельный ввод. Кабель питания и информационный кабель заводится внутрь оболочки через кабельные вводы. При необходимости, выводится наружу антенна Wi-Fi.

Область применения

Взрывоопасные зоны помещений и наружных установок, опасные по газу или пыли, согласно маркировке взрывозащиты, другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных и не взрывоопасных зонах на опасных производственных объектах I, II, III, IV классов опасности, поднадзорных Ростехнадзору Р Ф, и национальных технических надзоров стран СНГ.
Добыча и транспортировка нефти.
Добыча и транспортировка газа.
Нефтеперерабатывающие заводы.
Химические заводы.
Черная и цветная металлургия.
Целлюлозно-бумажная промышленность.
Среднее машиностроение (Обогатительные фабрики и др.).
Оборонная промышленность.
Энергетика (ТЭЦ, ГЭС, ГРЭС, АЭС, котельное хозяйство).
Водоснабжение.
Канализация.
Утилизация отходов.
Морской и речной транспорт.

Связаться с нами

СЕРТИФИКАТЫ

Назначение

Взрывозащищенная точка доступа Wi-Fi-IIВ предназначена для развертывания беспроводной сети во взрывоопасных зонах предприятий химической, нефтеперерабатывающей, газовой и других отраслей промышленности в зонах с потенциально взрывоопасной атмосферой.

Особенности

Точка доступа поддерживает несколько беспроводных стандартов связи. По требованию заказчика в оболочку могут быть установлены разные Wi-Fi маршрутизаторы.
Беспроводной маршрутизатор во взрывонепроницаемой оболочке может применяться в разных взрывоопасных зонах.
Точка доступа рассчитана для работы при высоте над уровнем моря до 4500 метров.
Если в маркировке взрывозащиты указан знак «Х», запрещается использовать шкаф во взрывоопасных зонах, где возможно образование взрывоопасных смесей на основе ацетилена.

Конструкция

Внутри взрывонепроницаемой оболочки оболочки закреплён Wi-Fi маршрутизатор с блоком питания. Антенна специальной конструкции выведена наружу оболочки через кабельный ввод. Кабель питания и информационный кабель заводится внутрь оболочки через кабельные вводы. При необходимости, выводится наружу антенна Wi-Fi.

Область применения

Взрывоопасные зоны помещений и наружных установок, опасные по газу или пыли, согласно маркировке взрывозащиты, другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных и не взрывоопасных зонах на опасных производственных объектах I, II, III, IV классов опасности, поднадзорных Ростехнадзору Р Ф, и национальных технических надзоров стран СНГ.
Добыча и транспортировка нефти.
Добыча и транспортировка газа.
Нефтеперерабатывающие заводы.
Химические заводы.
Черная и цветная металлургия.
Целлюлозно-бумажная промышленность.
Среднее машиностроение (Обогатительные фабрики и др.).
Оборонная промышленность.
Энергетика (ТЭЦ, ГЭС, ГРЭС, АЭС, котельное хозяйство).
Водоснабжение.
Канализация.
Утилизация отходов.
Морской и речной транспорт.

Степень взрывозащиты:

1Ex d IIB T5/Т6 Gb, 1Ex d IIС T5/Т6 Gb, 1Ex d IIB T5/Т6 Gb Х, 1Ex d IIС T5/Т6 Gb Х, 1Ex d IIB+H2 T5/Т6 Gb X, Ex tb IIIC T85°C

Степень защиты, IP:

65

Исполнение:

Зона 1

Тип питания:

АС

Температура эксплуатации, ⁰С:

от -60⁰С до + 55⁰С

Номер технических условий:

ПИНЮ.656517.001 ТУ

Напряжение питания, В:

230

Климатическое исполнение:

У1/УХЛ1

Материалы корпуса:

Алюминиевый сплав

Высота над уровнем моря, м:

до 4500

Максимальная сила тока, mА:

не более 100

Напряжение питания Wi-Fi маршрутизатора, постоянный ток, В:

24

Поддерживаемые протоколы беспроводного подключения:

802.11b, 802.11g

Скорость подключения, не менее, Мбит:

100

Структура условного обозначения

ШУСХ1-Wi-Fi-ИХ2/Х3-GNХ4/Х5-Х6хХ7(Х8)-Х9-Х10-IРХХ

Х1 — индекс указывает на типоисполнение и габариты оболочки:

А-ВЭЛ — из алюминиевого сплава на базе оболочки ОЭАА-ВЭЛ-IIВ, ExdIIBU; ExdIIDU+H2; Ex d IIB Gb U или Ex td IIIC U; Ex d IIC Gb U (запрещается использовать шкаф во взрывоопасных зонах, где возможно образование взрывоопасных смесей на основе ацетилена) или Ex td IIIC U.

Wi-Fi — индекс, указывающий на применение в шкафу управления беспроводной точки доступа типа Wi-Fi .

И — индекс, указывающий на наличие ламп индикации.

Х2 — цвет лампы: К — красный, Л — зеленый, Ж — желтый, С — синий.

Х3 — количество ламп.

GN — индекс, указывающий на наличие выключателя коммутационного типа ExGN.

Х4 — код коммутационной диаграммы переключателя.

Х5 — количество переключателей.

Х6 — тип кабельных вводов ВК-ВЭЛ согласно структуре условного обозначения ввода.

Х7 — число кабельных вводов.

Х8 — сторона установки кабельных вводов А, В, С, D.

Х9 — маркировка взрывозащиты: 1Ex d IIB T5/Т6 Gb, 1Ex d IIС T5/Т6 Gb, 1Ex d IIB T5/Т6 Gb Х, 1Ex d IIС T5/Т6 Gb Х, 1Ex d IIB+H2 T5/Т6 Gb X, Ex tb IIIC T85°C.

Х10 — вид климатического исполнения и категории размещения по ГОСТ 15150: У1, УХЛ1.

IРХХ — уровень пылевлагозащиты IP65.

В обозначении шкафа допускается указывать лишь требуемые к установке элементы, пропуская обозначения не требуемых элементов.

Пример формулировки заказа:

взрывозащищенная точка доступа Wi-Fi на оболочки ОЭАА-ВЭЛ-IIB 4-го габарита, с маркировкой взрывозащиты 1Ex d IIB T5 Gb, с двумя кабельными вводами ВК-Л-ВЭЛ4-М25-Exd на стороне D, климатического исполнения и категории размещения УХЛ1: ШУСА-ВЭЛ4-Wi-Fi-(Л-4-М25)х2(D)-1Ex d IIB T5 Gb-УХЛ1-IP65

Комплектность поставки

Точки доступа могут комплектоваться по требованию заказчика:

— различными видами и типоразмерами оболочек;

— кабельными вводами (сталь, латунь, нержавеющая сталь, широкий диапазон вводимых кабелей);

— дренажным устройством;

— различными типами клемм (винтовые, пружинные).
