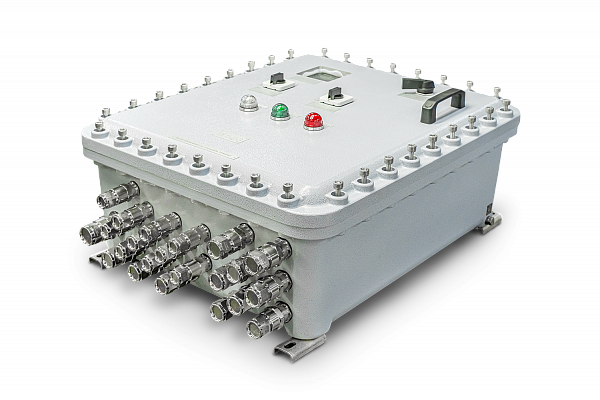

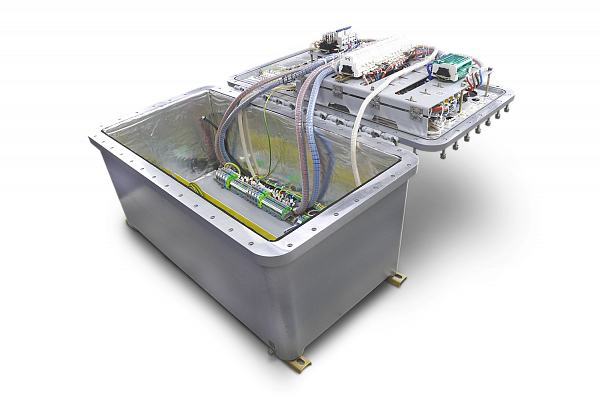

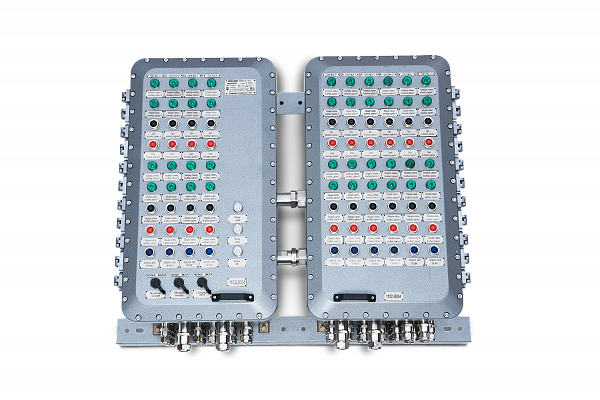

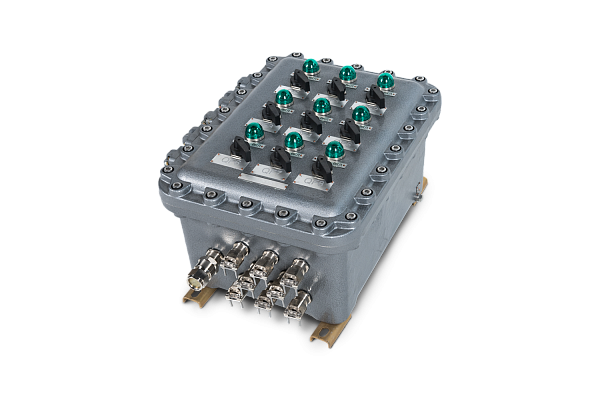

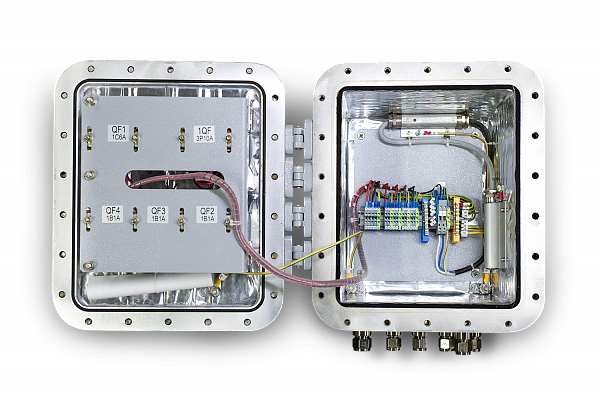

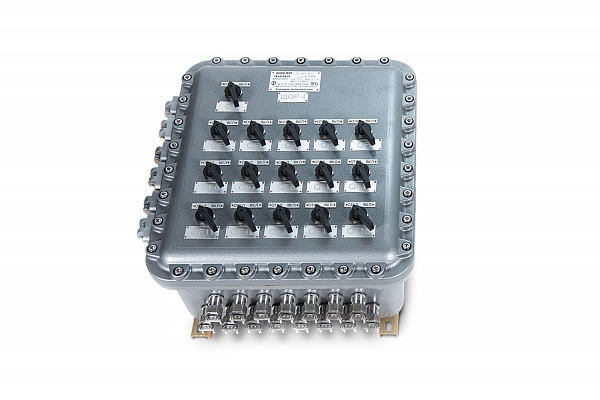

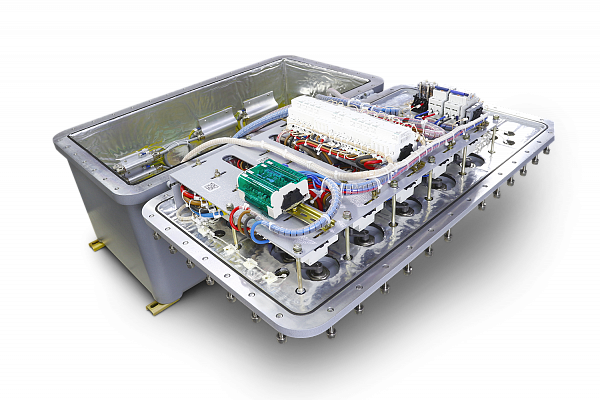

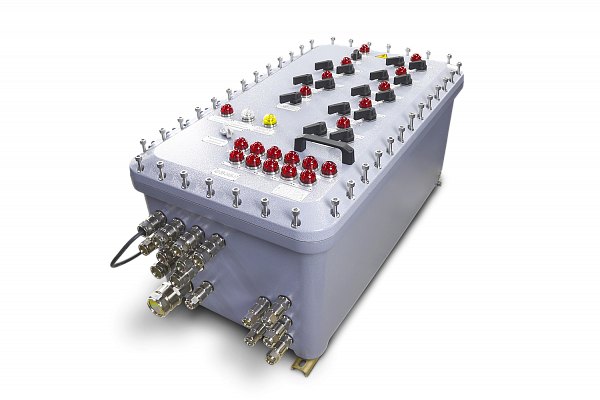

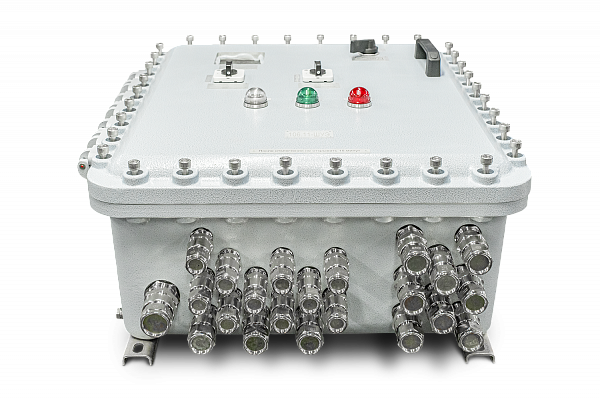

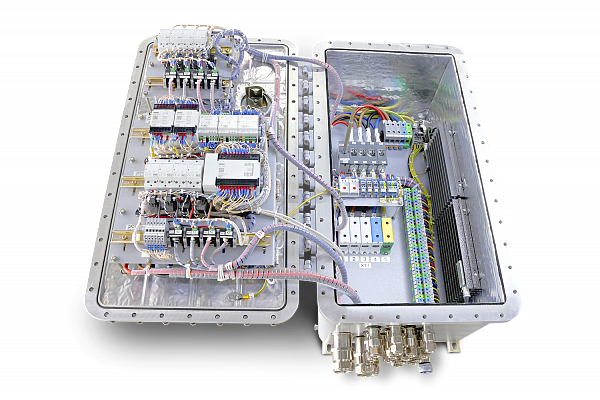

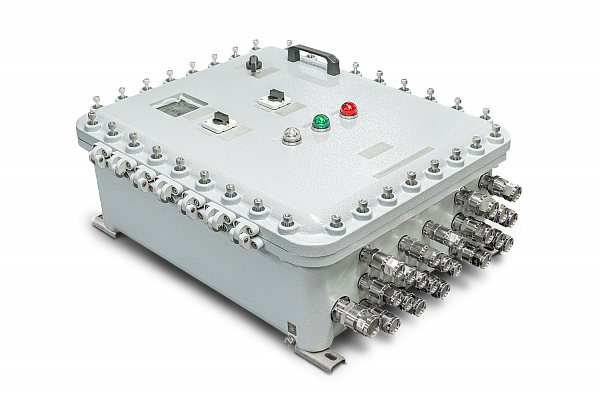

Структура условного обозначения
ШУСХ0-Х1 Х2/Х3 (Х4)-ПМ Х5/Х6-РТ Х7/Х8-Р-Х9-ПП Х10/Х11-К Х12/Х13-И Х14/Х15 GN Х16/Х17-А Х18/Х19-В Х20/Х21-З Х22/Х23-Х24хХ25 (Х26)-Х27-Х28-IPXX
Х0 – индекс указывает на типоисполнение и габарит оболочки шкафа:
А-ВЭЛ – из алюминиевого сплава на базе оболочки ОЭАА-ВЭЛ, ОЭАВ4.1,ОЭАВ4.2 с маркировкой взрывозащиты Ex d IIB Gb U или Ex d IIB+H2 Gb U, Ex d I Mb U (запрещается использовать шкаф во взрывоопасных зонах, где возможно образование взрывоопасных смесей на основе ацетилена) или Ex d I Mb U или Ex tb IIIC U.
А-ВЭЛ – из алюминиевого сплава на базе оболочки ОЭАА-ВЭЛ, ОЭАВ4.1, ОЭАВ4.2 с маркировкой взрывозащиты Ex d IIC Gb U или Ex d IIC Gb U Х (запрещается использовать шкаф во взрывоопасных зонах, где возможно образование взрывоопасных смесей на основе ацетилена) или Ex d I Mb U или Ex tb IIIC U.
Ц-ВЭЛ – из цинкоалюминиевого сплава на базе оболочки ОЭАЦ-ВЭЛ, с маркировкой взрывозащиты Ex db IIС Gb U или Ex d IIВ Gb U (запрещается использовать шкаф во взрывоопасных зонах, где возможно образование взрывоопасных смесей на основе ацетилена) или Ex d I Mb U или Ex tb IIIC U.
Н-ВЭЛ – из нержавеющей стали на базе оболочки ОЭАН-ВЭЛ, с маркировкой взрывозащиты Ex d IIB Gb U или Ex d IIB+Н2 Gb U или Ex d IIС Gb U или Ex d I Мb U или Ex tb IIIC U.
Н-ВЭЛ – из нержавеющей стали на базе оболочки ОЭАН-ВЭЛ, имеющей маркировку взрывозащиты Ex e II Gb U или Ex e I Gc U; для шкафов с обогревом маркировку взрывозащиты Ex e mb II Gb U.
С-ВЭЛ – из стального проката на базе оболочки ОЭАС-ВЭЛ с антикоррозийным покрытием, имеющей маркировку взрывозащиты Ex d IIB Gb U или Ex d IIB+Н2 b U или Ex d IIС b U или Ex d I b U или Ex tb IIIC U.
С-ВЭЛ – из стального проката на базе оболочки ОЭАС-ВЭЛ с антикоррозийным покрытием, имеющей маркировку взрывозащиты Ex e II Gb U или Ex e I Gc U; для шкафов с обогревом маркировку взрывозащиты Ex e mb II Gb U.
П-М – из пластмасс на базе оболочки ОЭАП, имеющей маркировку взрывозащиты Ex e II Gb U или Ex е I Gс U, для шкафа с обогревом маркировку взрывозащиты Ex e mb II Gb U.
А-М – из алюминиевого сплава на базе оболочки ОЭАМ, имеющей маркировку взрывозащиты Ex e II Gb U или Ex e I Gc U; для шкафов с обогревом маркировку взрывозащиты Ex e mb II Gb U. Для шкафа со смотровым окном применяются оболочки с указанием дополнительной буквы – О, указанной после основной маркировки оболочки: ШУСХ-ВЭЛ-О.
Х1 – индекс указывает на функциональное назначение шкафа управления:
ВА – индекс, указывающий на применение выключателей автоматических;
ВН – индекс, указывающий на применение в шкафу управления выключателя нагрузки;
АВР – индекс, указывающий, что на вводе в шкаф управления установлен Автоматический Ввод Резерва. При установке АВР на вводе необходимо указать номинальный ток автоматических выключателей, а также исполнение АВР (на контакторах, на мотор-редукторах), кроме того необходимо указать тип нагрузки АВР (с секционионированием, без секционирования);
PLC – индекс, указывающий на применение как программируемых логических контроллеров ПЛК, так и их различных модификаций;
DISP – индекс, указывающий на применение в шкафу управления объектов диспетчеризации, приема и передачи, а также мониторинга данных;
Wi-Fi – индекс, указывающий на применение в шкафу управления беспроводной точки доступа типа Wi-Fi;
COMPUTER – индекс, указывающий на применение в шкафу управления компьютера, для управления производственными процессами и выведением полученной информации на монитор.
TOUCH – индекс, указывающий на применение в шкафу управления инфракрасной сенсорной панели для управления оборудованием.
Х2 – номинальный отключающий ток и защитная характеристика отключения выключателя автоматического B, C, D, K, Z, L, в том случае, если вместо автоматического выключателя применяется УЗО, в скобках дополнительно указывается ток утечки в мA и тип помехоустойчивости: AC, A, Asi.
Х3 – количество выключателей автоматических.
Х4 – число полюсов выключателей автоматических.
ПМ – индекс, указывающий на применение магнитных пускателей.
Х5 – номинальный ток пускателя магнитного, А.
Х6 – количество магнитных пускателей.
РТ – индекс, указывающий на применение тепловых реле.
Х7 — ток уставки теплового реле, А. При указании диапазона значение заключается в скобки.
Х8 – количество реле тепловых.
Р – индекс, указывающий на применение коммутационного (промежуточного) реле (количество групп перекидных контактов).
Х9 – количество коммутационных (промежуточных) реле.
ПП – индекс, указывающий на применение плавких предохранителей.
Х10 – количество плавких предохранителей.
X11 – номинальный ток плавкого предохранителя.
К – индекс, указывающий на применение кнопки.
Х12 — тип кнопки:
П – пуск (зеленого цвета по умолчанию, по требованию устанавливаются кнопки черного, синего, желтого цвета);
С – стоп (красного цвета).
По умолчанию устанавливается кнопка «Стоп» с самофиксацией. При необходимости установки кнопки «Стоп» без самофиксации необходимо дописать (без с/ф).
Х13 – количество кнопок.
И – индекс, указывающий на применение световых индикаторов.
Х14 — цвет индикатора и напряжение (12, 24, 36, 127, 220, 380В): К – красный; Л – зелёный; Б – белый; Ж – жёлтый; С – синий.
Х15 — количество световых индикаторов.
GN – индекс, указывающий на применение коммутационного переключателя типа ExGN.
Х16 – код коммутационной диаграммы переключателя.
Х17 – количество переключателей.
А – индекс, указывающий на применение амперметра.
Х18 – максимальное значение шкалы амперметра.
В случае необходимости установки трансформаторов тока значение последнего указывается через знак дроби после максимального значения шкалы.
Х19 – количество амперметров.
В – индекс, указывающий на применение вольтметра.
Х20 – максимальное значение шкалы вольтметра.
Х21 – количество вольтметров.
3– индекс, указывающий на применение зажимов (клемм). По умолчанию устанавливаются винтовые клеммы. При необходимости установки пружинных зажимов дополнительно к индексу «З» ставится индекс «П».
Х22 – номинальный ток применяемых зажимов.
Х23 – количество зажимов.
Х24 – тип кабельных вводов ВК или ВК-ВЭЛ согласно структуре условного обозначения вводов.
Х25 – число кабельных вводов.
Х26 – сторона установки кабельных вводов A, B, C, D.
Х27 – маркировка взрывозащиты: 1Ex d IIB Т6…Т5 Gb, 1Ex d [ia Ga] IIB Т6…Т5 Gb, 1Ex d [ib] IIB Т6…Т5 Gb, 1Ex d iа IIB Т6…Т5 Gb, 1Ex d ib IIB Т6…Т5 Gb, 1Ex d [op pr] IIB Т6…Т5 Gb, 1Ex d [ia Ga] [op pr] IIB Т6…Т5 Gb, 1Ex d [ib] [op pr] IIB Т6…Т5 Gb, 1Ex d IIС Т6…Т5 Gb Х, 1Ex d [ia Ga] IIС Т6…Т5 Gb Х, 1Ex d [ib] IIС Т6…Т5 Gb Х, 1Ex d [ia Ga] [op pr] IIС Т6…Т5 Gb Х, 1Ex d ib IIС Т6…Т5 Gb Х, 1Ex d [op pr] IIС Т6…Т5 Gb Х, 1Ex d [ib] [op pr] IIС Т6…Т5 Gb Х, 1Ex d iа IIС Т6…Т5 Gb Х, 1Ex d IIB+H2 Т6…Т5 Gb, 1Ex d [iа Ga] IIB+H2 Т6…Т5 Gb, 1Ex d [ib] IIB+H2 Т6…Т5 Gb, 1Ex d iа IIB+H2 Т6…Т5 Gb, 1Ex d ib IIB+H2 Т6…Т5 Gb, 1Ex d [op pr] IIB+H2 Т6…Т5 Gb, 1Ex d [ia Ga] [op pr] IIB+H2 Т6…Т5 Gb, 1Ex d [ib] [op pr] IIB+H2 Т6…Т5 Gb, 1Ex d IIC Т6…Т5 Gb, 1Ex d [ia Ga] IIC Т6…T5 Gb, 1Ex d [ib] IIC Т6…T5 Gb, 1Ex d ia IIC Т6…T5 Gb, 1Ex d
ib IIC Т6…T5 Gb, 1Ex d [op pr] IIC Т6…T5 Gb, 1Ex d [ia Ga] [op pr] IIC Т6…T5 Gb, 1Ex d [ib] [op pr] IIC Т6…T5 Gb; РВ Ex d I Мb, РВ Ex d [ia Мa] I Мb, РВ Ex d [ib] I Мb, РВ Ex d ia I Мb, РВ Ex d ib I Мb, РВ Ex d [op pr] I Мb, РВ Ex d [ia Мa] [op pr] I Мb, РВ Ex d [ib] [op pr] I Мb; 1Ex d е IIC Т6…Т5 Gb, 1Ex d е [ia Ga] IIC Т6…T5 Gb, 1Ex d е [ib] IIC Т6…T5 Gb, 1Ex d e ia IIC Т6…T5 Gb, 1Ex d e ib IIC Т6…T5 Gb, 1Ex d е mb IIC Т6…T5 Gb, 1Ex d е ia mb IIC Т6…T5 Gb, 1Ex d е ib mb IIC Т6…T5 Gb, Ex tb IIIC T85…T100°C Db,
2Ex d е IIC Т6…Т5 Gс, 2Ex d е [ia Ga] IIC Т6…T5 Gс, 2Ex d е [ib Gb] IIC Т6…T5 Gc, 2Ex d е [ic] IIC Т6…T5 Gc, 2Ex d e ia IIC Т6…T5 Gc, 2Ex d e ib IIC Т6…T5 Gc, 2Ex d e ic IIC Т6…T5 Gc, РП Ex d е I Мс, РП Ex d е [ia Мa] I Мс, РП Ex d е [ib Mb] I Мc, РП Ex d е [ic] I Мc,
РП Ex d е mb I Мc, Ex tс IIIC T85…T100°C Dc
Х28 — вид климатического исполнения и категория размещения согласно ГОСТ 15150: В1, У5 – для группы I; В1, У1, УХЛ1, Т1, ОМ1 – для группы II.
IPXX – степень пылевлагозащиты: IP65, IP66. По спец. заказу: IP67/ IP68.
В обозначение шкафа допускается указывать лишь требуемые к установке элементы, пропуская обозначения неиспользуемых элементов!
Пример формулировки заказа:
шкаф управления и сигнализации в оболочке из алюминиевого сплава ОЭАА-ВЭЛ7-Ex d IIB Gb U с одним трёхполюсным автоматическим выключателем на номинальный ток 63А, характеристика С, тремя однополюсными автоматическими выключателями на ток 16А, характеристика С, двумя магнитными пускателями на ток 25А, двумя тепловыми реле с токами уставки от 18А до 23А, двумя кнопками пуск, двумя кнопками стоп, двумя сигнальными лампами зелёного цвета, 4 клеммных винтовых зажима на ток 63А, 14 клеммных винтовых зажимов на ток 25А, одним кабельным вводом из никелированной латуни для бронированного кабеля диаметром от 14мм до 29мм на стороне А, пятью кабельными вводами из никелированной латуни для бронированного кабеля диаметром от 11мм до 23мм на стороне С, с маркировкой взрывозащиты 1Ex d IIВ T5 Gb, климатическим исполнением УХЛ и категорией размещения 1, степенью пылевлагозащиты IР65:
ШУСА-ВЭЛ7-ВА63С/1(3)-ВА16С/3(1)-ПМ25/2-РТ(18-23)/2-КП/2-КС/2-ИЛ/2-З63/4-З25/14-ВК-Л-ВЭЛ 2БМ-М32х1(А)-ВК-Л-ВЭЛ 2БМ-М25х5(С)-1Ex d IIВ T5 Gb-УХЛ1-IP65 ПИНЮ.656517.001 ТУ.
