Накопитель ВЭЛАН-CONNECT

Назначение

Взрывозащищенные накопители ВЭЛАН-CONNECT (комплект, состоящий из взрывозащищенных USB накопителя и USB кабеля, являющихся Ex-компонентами) предназначены для хранения, переноса, обмена данными, резервного копирования, загрузки операционных сред и др. при работе с взрывозащищенными компьютерами, взрывозащищенными терминалами и другими совместимыми устройствами во взрывоопасных зонах.

Особенности

Накопители ВЭЛАН-CONNECT имеют широкий диапазон возможного объема памяти: 8, 16, 32, 64 и 128Гбайт.

Конструкция

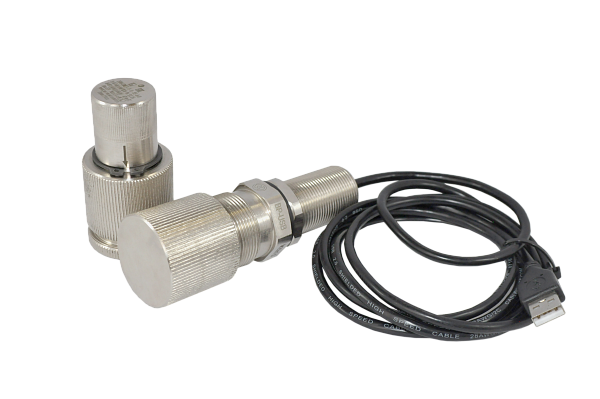

Взрывозащищенный накопитель ВЭЛАН-CONNECT состоит из взрывозащищенного USB накопителя и взрывозащищенного USB кабеля. Конструкция накопителя обеспечивает:

сначала формирование взрывозащищенной оболочки USB кабеля и USB накопителя, а затем соединение USB разъемов;
сначала разъединение USB разъемов, а затем разборку оболочки на USB кабель и USB накопитель.

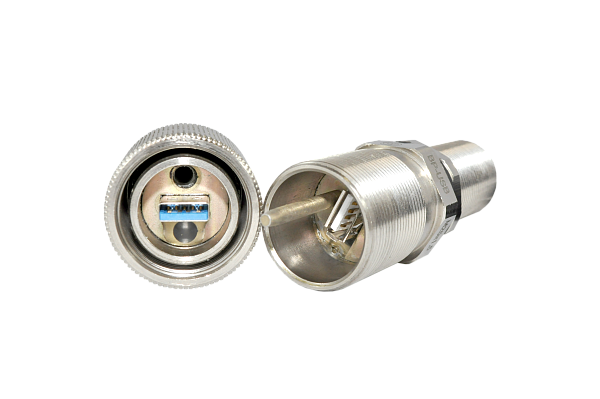

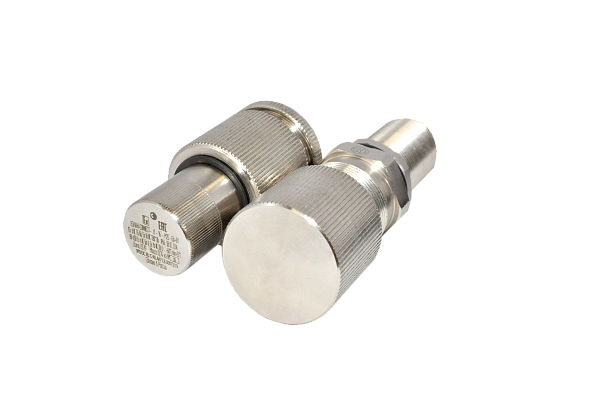

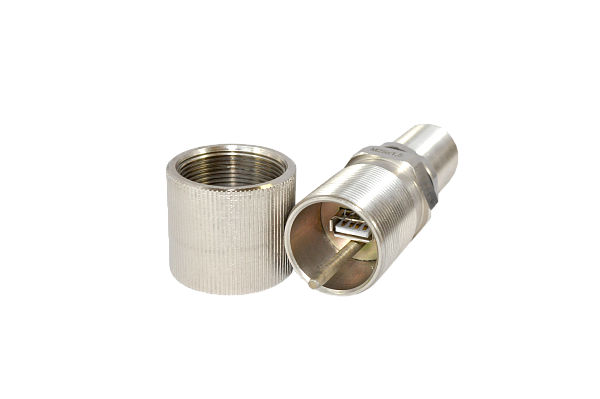

Взрывозащищенный USB накопитель состоит из корпуса, установленного внутри него флеш накопителя, гайки и заглушки. Накидная гайка, зафиксированная на корпусе, предназначена для присоединения USB накопителя к USB кабелю. Гайка свободно вращается, но зафиксирована от перемещения вдоль оси корпуса стопорным кольцом. Заглушка с уплотнением служит для герметизации USB накопителя в условиях брызг, осадков и повышенной запыленности, когда он не подключен к USB кабелю. Уплотнение на корпусе обеспечивает необходимую степень IP при подключении USB накопителя к USB кабелю. Для обеспечения правильного соединения USB накопителя с USB кабелем, USB накопитель имеет углубление, в которое входит выступ USB кабеля. Взрывозащищенный USB кабель состоит из штуцера, установленного внутри него разъема (розетка), удлинителя USB и заглушки. Штуцер имеет резьбовую часть для закрепления в оборудовании. Уплотнение на заглушке и уплотнительное кольцо на штуцере обеспечивают необходимую степень IP. Для возможности закрепления USB кабеля в оборудовании с тонкой стенкой (например в оболочках с взрывозащитой вида «е») USB кабель комплектуется контргайкой. Для обеспечения правильного соединения USB кабеля с USB накопителем, USB кабель имеет длинный выступ, входящий в зацепление с углублением в USB накопителе.

Связаться с нами

СЕРТИФИКАТЫ

Назначение

Взрывозащищенные накопители ВЭЛАН-CONNECT (комплект, состоящий из взрывозащищенных USB накопителя и USB кабеля, являющихся Ex-компонентами) предназначены для хранения, переноса, обмена данными, резервного копирования, загрузки операционных сред и др. при работе с взрывозащищенными компьютерами, взрывозащищенными терминалами и другими совместимыми устройствами во взрывоопасных зонах.

Особенности

Накопители ВЭЛАН-CONNECT имеют широкий диапазон возможного объема памяти: 8, 16, 32, 64 и 128Гбайт.

Конструкция

Взрывозащищенный накопитель ВЭЛАН-CONNECT состоит из взрывозащищенного USB накопителя и взрывозащищенного USB кабеля. Конструкция накопителя обеспечивает:

сначала формирование взрывозащищенной оболочки USB кабеля и USB накопителя, а затем соединение USB разъемов;
сначала разъединение USB разъемов, а затем разборку оболочки на USB кабель и USB накопитель.

Взрывозащищенный USB накопитель состоит из корпуса, установленного внутри него флеш накопителя, гайки и заглушки. Накидная гайка, зафиксированная на корпусе, предназначена для присоединения USB накопителя к USB кабелю. Гайка свободно вращается, но зафиксирована от перемещения вдоль оси корпуса стопорным кольцом. Заглушка с уплотнением служит для герметизации USB накопителя в условиях брызг, осадков и повышенной запыленности, когда он не подключен к USB кабелю. Уплотнение на корпусе обеспечивает необходимую степень IP при подключении USB накопителя к USB кабелю. Для обеспечения правильного соединения USB накопителя с USB кабелем, USB накопитель имеет углубление, в которое входит выступ USB кабеля. Взрывозащищенный USB кабель состоит из штуцера, установленного внутри него разъема (розетка), удлинителя USB и заглушки. Штуцер имеет резьбовую часть для закрепления в оборудовании. Уплотнение на заглушке и уплотнительное кольцо на штуцере обеспечивают необходимую степень IP. Для возможности закрепления USB кабеля в оборудовании с тонкой стенкой (например в оболочках с взрывозащитой вида «е») USB кабель комплектуется контргайкой. Для обеспечения правильного соединения USB кабеля с USB накопителем, USB кабель имеет длинный выступ, входящий в зацепление с углублением в USB накопителе.

Степень взрывозащиты:

1Ex db IIC T6 Gb, РВ Ex db I Mb, Ex db I Mb U, Ex db IIC Gb U, Ex tb IIIC T80°C Db,Ex tb IIIC Db U

Степень защиты, IP:

65/66/67

Исполнение:

Зона 1/РВ

Температура эксплуатации, ⁰С:

от -45⁰С до + 40⁰С/от -60⁰С до + 55⁰С

Номер технических условий:

ПИНЮ.423149.001 ТУ

Климатическое исполнение:

В1/ОМ1/У1/У5/УХЛ1

Материалы корпуса:

Конструкционная сталь/Латунь/Нержавеющая сталь

Объем памяти, Гб:

8, 16, 32, 64, 128

Номинальное входное напряжение, В:

Ui=5

Номинальный входной ток, А:

li=0,5

Входная емкость, мкФ:

Ci 50

Структура условного обозначения

ВЭЛАН-CONNECT-Х1-Х2-X3-X4-X5

ВЭЛАН-CONNECT — взрывозащищенный накопитель.

Х1 — материал корпуса: Н — нержавеющая сталь, С — сталь с антикоррозионным покрытием, Л — латунь; для рудничного исполнения: Н — нержавеющая сталь, С — сталь с антикоррозионным покрытием.

Х2 — индекс: 8, 16, 32, 64, 128 — указывающий, что в комплект входит USB накопитель объемом памяти соответственно 8, 16, 32, 64 и 128ГБ. Для отдельного USB кабеля, без USB накопителя, индекс не указывается.

Х3 — обозначение резьб для USB-кабеля: М25 — метрическая резьба с шагом, G¾ — цилиндрическая трубная резьба.

Х4 — индекс, указывающий маркировку взрывозащиты:

Gb — для комплекта, состоящего из USB накопителя и USB кабеля с аркировкой взрывозащиты 1Ex d IIC T6 Gb, Ex tb IIIC T80°С Db;

Mb — для комплекта, состоящего из USB накопителя и USB кабеля с маркировкой взрывозащиты РВ Ex d I Mb;

Gb U — для дополнительного или отдельно поставляемого USB накопителя без USB кабеля с маркировкой взрывозащиты Ex d IIС Gb U, Ex tb IIIC Db U; дополнительного или отдельно поставляемого USB кабеля, без USB накопителя с маркировкой взрывозащиты Ex d IIС Gb U, Ex tb IIIC Db U;

Mb U — для дополнительного или отдельно поставляемого USB накопителя без USB кабеля с маркировкой взрывозащиты Ex d I Mb U; дополнительного или отдельно поставляемого USB кабеля, без USB накопителя с маркировкой взрывозащиты Ex d I Mb U

Х5 — вид климатического исполнения и категория размещения по ГОСТ 15150: В1, У1, У5, УХЛ1, ОМ1.

Пример формулировки заказа:

— взрывозащищенный накопитель (комплект) с корпусом из латуни, с объемом памяти 16 Гбайт, с метрической резьбой М25х1,5, с маркировкой взрывозащиты 1Ex d IIC T6 Gb, Ex tb IIIC T80°С Db, климатического исполнения В1:

ВЭЛАН-CONNECT-Л-16-М25-Gb-В1

— взрывозащищенный USB накопитель, с корпусом из нержавеющей стали, с объемом памяти 32 Гбайт, без USB кабеля, с маркировкой взрывозащиты Ex d IIC Gb U, Ex tb IIIC Db U климатического исполнения В1:

ВЭЛАН-CONNECT-Н-32-Gb U-В1

— взрывозащищенный USB кабель, с корпусом из стали, без USB накопителя, с трубной резьбой G3/4, с маркировкой взрывозащиты Ex d I Mb U, климатического исполнения У5:

ВЭЛАН-CONNECT-C-G3/4-Mb U-У5

Комплектность поставки

Взрывозащищенный USB кабель и взрывозащищенный USB накопитель комплектуются заглушкой при поставке отдельно или в комплекте.

Габаритные и присоединительные размеры

USB накопитель USB кабель

                     1 — Корпус 1 — Штуцер
                     2- Сепаратор 2 — Сепаратор 2 шт
                     3 — Уплотнительное кольцо 3 — Сепаратор
                     4 — Гайка 4 — Направляющая
5 — Упорное кольцо 5 — Уплотнение

                     6 — Флеш-накопитель 6 — Удлинитель
                     7 — Заглушка 7 — Заглушка
                     8 -Уплотнение 8 — Уплотнение
9 — Контргайка

USB накопитель (комплект)
