Модули управления ЩОВ

Назначение

Модули ЩОВ предназначены для распределения переменного тока напряжением 400В, частотой 50, 60Гц и постоянного тока напряжением 230В в стационарных осветительных сетях и их защиты во взрывоопасных зонах предприятий химической, нефтеперерабатывающей, газовой и других отраслей промышленности, в которых по условиям эксплуатации возможно образование взрывоопасных смесей газов и паров с воздухом, отнесенных к категориям IIA, IIB и группам Т1… Т4.

Особенности

Возможность модульной сборки изделий позволяет реализовать различные однолинейные схемы заказчика на базе одно- и трехполюсных автоматических выключателей с номинальным током до 100А.

Конструкция

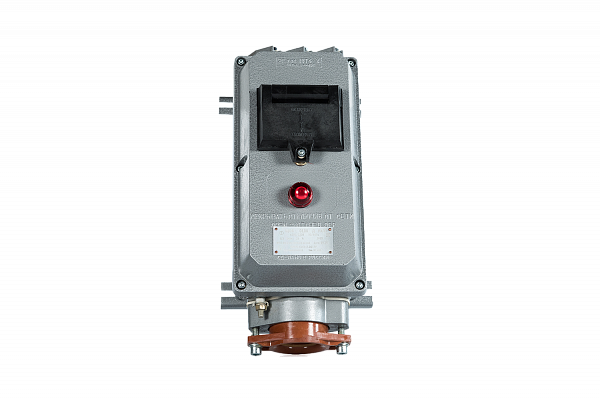

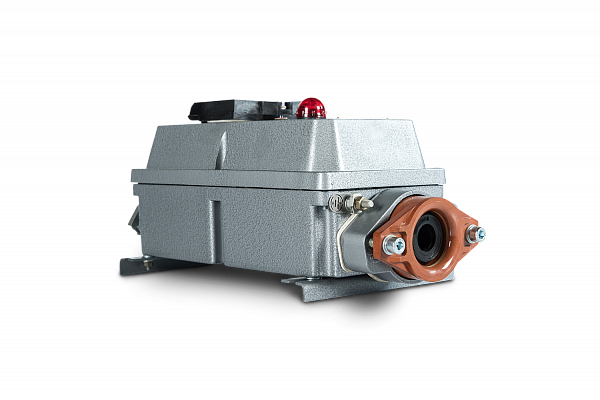

Взрывозащищенные модули ЩОВ могут быть двух типов: ЩОВ-Б и ЩОВ-Д. Изделия выполнены на модульной основе и представляют собой наборную конструкцию, собираемую из базовых модулей в различных сочетаниях на количество отходящих линий 3, 6, 9 и 12. За базовые модули приняты: присоединительный модуль, модуль разъединителя, линейный модуль с одним трехполюсным автоматическим выключателем, линейный модуль с тремя однополюсными автоматическими выключателями. В линейных модулях и модуле разъединителя установлены индикаторы световые ИС-К2−230 (цвет красный), которые сигнализируют о включенном состоянии автоматических выключателей.

Модули ЩОВ могут изготавливаться с дополнительными модулями взрывозащищенных розеток панельного типа ВРП (на максимальный ток до 160А) и вилками кабельными ВВК в комплекте. Тип взрывозащищенных соединителей, их количество и схема подключения ВРП согласно техническому заданию заказчика.

Связаться с нами

СЕРТИФИКАТЫ

Назначение

Модули ЩОВ предназначены для распределения переменного тока напряжением 400В, частотой 50, 60Гц и постоянного тока напряжением 230В в стационарных осветительных сетях и их защиты во взрывоопасных зонах предприятий химической, нефтеперерабатывающей, газовой и других отраслей промышленности, в которых по условиям эксплуатации возможно образование взрывоопасных смесей газов и паров с воздухом, отнесенных к категориям IIA, IIB и группам Т1… Т4.

Особенности

Возможность модульной сборки изделий позволяет реализовать различные однолинейные схемы заказчика на базе одно- и трехполюсных автоматических выключателей с номинальным током до 100А.

Конструкция

Взрывозащищенные модули ЩОВ могут быть двух типов: ЩОВ-Б и ЩОВ-Д. Изделия выполнены на модульной основе и представляют собой наборную конструкцию, собираемую из базовых модулей в различных сочетаниях на количество отходящих линий 3, 6, 9 и 12. За базовые модули приняты: присоединительный модуль, модуль разъединителя, линейный модуль с одним трехполюсным автоматическим выключателем, линейный модуль с тремя однополюсными автоматическими выключателями. В линейных модулях и модуле разъединителя установлены индикаторы световые ИС-К2−230 (цвет красный), которые сигнализируют о включенном состоянии автоматических выключателей.

Модули ЩОВ могут изготавливаться с дополнительными модулями взрывозащищенных розеток панельного типа ВРП (на максимальный ток до 160А) и вилками кабельными ВВК в комплекте. Тип взрывозащищенных соединителей, их количество и схема подключения ВРП согласно техническому заданию заказчика.

Степень взрывозащиты:

2Ex d e IIB T4 Gc X

Тип оборудования:

Модули управления ЩОВ

Степень защиты, IP:

65

Исполнение:

Зона 2

Температура эксплуатации, ⁰С:

от -10⁰С до + 45⁰С/от -60⁰С до + 40⁰С

Номер технических условий:

ПИНЮ.656517.001ТУ

Способ установки:

Стационарный

Климатическое исполнение:

Т1/УХЛ1

Номинальное напряжение, В:

230/400

Зона применения:

Зона 2

Цвет свечения:

Красный

Материалы корпуса:

Алюминиевый сплав/Пластик

Номинальный ток, А:

100 A

Структура условного обозначения

ЩОВ-X1 Х2 Х3 Х4 Д Х5

ЩОВ — щиток осветительный взрывозащищенный

Х1 — количество линейных модулей однополюсных автоматических выключателей (в одном модуле три выключателя): 0, 1, 2, 3, 4.

Х2 — количество линейных модулей с трехполюсным автоматическим выключателем (в одном модуле один выключатель): 0, 1, 2, 3, 4.

Х3 — наличие модуля разъединителя: 0 — без разъединителя, 1 — с разъединителем.

Х4 — вид присоединительного модуля: 0 — с клеммником для присоединения жил кабелей сечением от 10 мм² до 35 мм²; 1 — с блоком зажимов для присоединения жил кабеля сечением от 35 мм² до 95 мм².

Д — буква, указывающая на модернизацию изделия.

Х5 — вид климатического исполнения и категория размещения по ГОСТ 15150: УХЛ1, Т1.

Пример формулировки заказа:

модуль типа ЩОВ-Д с двумя линейными модулями с однополюсными выключателями, двумя линейными модулями с трехполюсными выключателями, модулем разъединителя и присоединительным модулем, комплектуемым клеммником, модернизированный, для внутрироссийских поставок в районы с умеренным и холодным климатом при его заказе и в документации другого изделия.

ЩОВ-2210Д УХЛ1.

Примечание: при заказе ЩОВ 0100Д после климатического исполнения указывается ток щитка, если он отличается от 25 А и находится в пределах от 25 А до 63 А. Пример записи формулировки заказа: ЩОВ-0100Д УХЛ1, 63А.

Комплектность поставки

В комплект поставки входят:

— модуль типа ЩОВ-Х — 1шт;

— руководство по эксплуатации — 1 шт;

— паспорт — 1 экз.

Все кабельные вводы дополнительно закрыты заглушками.

Типоразмеры и основные параметры щитков ЩОВ-Б

Типоисполнение модуля	Автоматические однополюсные выключатели групповых цепей		Вводный трехполюсный автоматический выключатель OptiDin ВМ63-3С63 или OptiDin ВМ63-3С25 iC60N 3С63 или iC60N 3С25	Номинальный ток щитка, А	Масса щитка, кг
	OptiDin ВМ63-1С16; iC60N 1С16
	Количество, шт.	Номинальный ток, А
ЩОВ-100Б	3	16	—	16	11,38
ЩОВ-110Б	3	16	63	16	17,44
ЩОВ-111Б	3	16	63	16	19,14
ЩОВ-5110Б	3	16	25	16	17,44
ЩОВ-5111Б	3	16	25	16	19,14
ЩОВ-5210Б	6	16	25	25	24,72
ЩОВ-5211Б	6	16	25	25	26,12
ЩОВ-200Б	6	16	—	25	18,36
ЩОВ-210Б	6	16	63	25	24,72
ЩОВ-211Б	6	16	63	25	26,12
ЩОВ-310Б	9	16	63	40	31,80
ЩОВ-311Б	9	16	63	40	33,00
ЩОВ-410Б	12	16	63	50	38,68
ЩОВ-411Б	12	16	63	50	39,69

Типоисполнение модуля	Автоматические выключатели групповых цепей				Вводный трехполюсный автоматический выключатель, А АЕ2056ММ-100	Номинальный ток щитка, А	Масса щитка, кг
	Однополюсных ВМ63-1С25; iC60N 1С25		Трехполюсных ВМ63-1С25; iC60N 3С25
	Количество, шт.	Номинальный ток, А	Количество, шт.	Номинальный ток, А
ЩОВ-0100Д	—	—	1	25-63	—	25-63	5,7
ЩОВ-0200Д	—	—	2	25	—	40	14,9
ЩОВ-0210Д	—	—	2	25	100	40	29,0
ЩОВ-0310Д	—	—	3	25	100	60	34,6
ЩОВ-0311Д	—	—	3	25	100	60	36,4
ЩОВ-0410Д	—	—	4	25	100	70	38,2
ЩОВ-0411Д	—	—	4	25	100	70	40,5
ЩОВ-1000Д	3	25	—	—	—	25	5,8
ЩОВ-1010Д	3	25	—	—	100	25	24,1
ЩОВ-1100Д	3	25	1	25	—	40	14,7
ЩОВ-1110Д	3	25	1	25	100	40	29,0
ЩОВ-1210Д	3	25	2	25	100	60	34,5
ЩОВ-1211Д	3	25	2	25	100	60	36,2
ЩОВ-1310Д	3	25	3	25	100	70	40,1
ЩОВ-1311Д	3	25	3	25	100	70	41,8
ЩОВ-2000Д	6	25	—	—	—	40	10,1
ЩОВ-2010Д	6	25	—	—	100	40	24,3
ЩОВ-2110Д	6	25	1	25	100	60	26,0
ЩОВ-2111Д	6	25	1	25	100	60	31,6
ЩОВ-2210Д	6	25	2	25	100	70	35,4
ЩОВ-2211Д	6	25	2	25	100	70	37,1
ЩОВ-3010Д	9	25	—	—	100	60	29,8
ЩОВ-3011Д	9	25	—	—	100	60	31,2
ЩОВ-3110Д	9	25	1	25	100	70	35,2
ЩОВ-3111Д	9	25	1	25	100	70	36,9
ЩОВ-4010Д	12	25	—	—	100	70	32,6
ЩОВ-4011Д	12	25	—	—	100	70	37

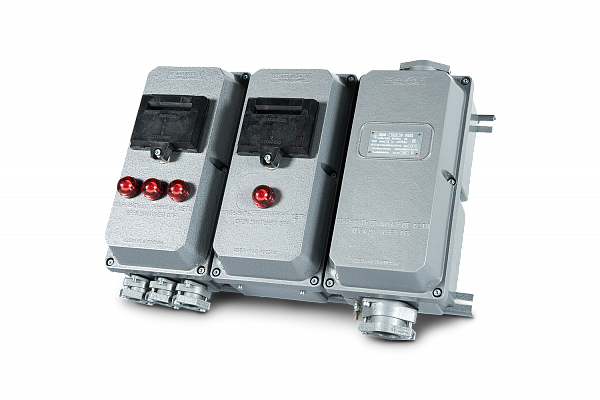

Общий вид модуля ЩОВ-0011Д спецзаказ с двумя модулями розеток панельных типа ВРП160-4В1 и тремя вилками кабельными ВВК160-4В1 в комплекте

Габаритные, монтажные и установочные размеры
