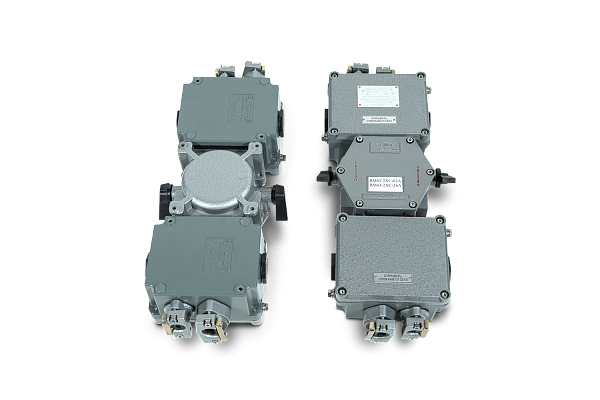

Модули МКВ

Назначение

Модули коммутации взрывозащищенные типа МКВ предназначены для распределения электрической энергии и защиты силовых и осветительных электрических сетей переменного и постоянного тока электроустановок химической, газовой, нефтяной и других отраслей промышленности.

Особенности

Наличие возможности установки кабельных вводов не только на верхней и нижней стороне вводных коробок, но и на боковых сторонах, обеспечивает универсальность и удобство подключения МКВ.

Конструкция

Модули взрывозащищенные состоят из отделения коммутации и отделения вводов-выводов. В отделении коммутации расположены автоматические выключатели, включение и отключение которых осуществляется рукояткой, расположенной с наружной стороны оболочки.

Модули типа МКВ2, МКВ3, МКВ4 имеют вводную и выводную коробки, а МКВ1 одну коробку вводов и выводов. Кабельные вводы модулей обеспечивают ввод, уплотнение открыто прокладываемых кабелей круглой формы с пластмассовой и резиновой изоляцией в пластмассовых, резиновых или свинцовых оболочках, как с медными, так и с алюминиевыми многопроволочными и однопроволочными круглыми жилами. Модули типа МКВ допускают возможность подведения гибкого или бронированного кабеля диаметром от 10 мм до 22 мм для модулей на ток до 32А, диаметром от 18мм до 29мм для модулей на ток до 63А.

Контактные зажимы модулей допускают присоединение кабеля сечением от 6 мм² до 16 мм².

Модули имеют:

внутренние и наружные болты (зажимы) заземления и допускают присоединение двух медных или стальных проводников сечением до 6 мм² каждый.
нулевую рабочую (N) и нулевую защитную клеммы (РЕ), изолированные друг от друга и от заземленных частей модуля и рассчитанные на присоединение двух, оконцованных наконечниками, медных или стальных проводников сечением (6-16) мм². Рабочее положение модулей на вертикальной плоскости, надписью «I» на корпусе модуля вверх и влево или вправо на 90 градусов.

Связаться с нами

СЕРТИФИКАТЫ

Назначение

Модули коммутации взрывозащищенные типа МКВ предназначены для распределения электрической энергии и защиты силовых и осветительных электрических сетей переменного и постоянного тока электроустановок химической, газовой, нефтяной и других отраслей промышленности.

Особенности

Наличие возможности установки кабельных вводов не только на верхней и нижней стороне вводных коробок, но и на боковых сторонах, обеспечивает универсальность и удобство подключения МКВ.

Конструкция

Модули взрывозащищенные состоят из отделения коммутации и отделения вводов-выводов. В отделении коммутации расположены автоматические выключатели, включение и отключение которых осуществляется рукояткой, расположенной с наружной стороны оболочки.

Модули типа МКВ2, МКВ3, МКВ4 имеют вводную и выводную коробки, а МКВ1 одну коробку вводов и выводов. Кабельные вводы модулей обеспечивают ввод, уплотнение открыто прокладываемых кабелей круглой формы с пластмассовой и резиновой изоляцией в пластмассовых, резиновых или свинцовых оболочках, как с медными, так и с алюминиевыми многопроволочными и однопроволочными круглыми жилами. Модули типа МКВ допускают возможность подведения гибкого или бронированного кабеля диаметром от 10 мм до 22 мм для модулей на ток до 32А, диаметром от 18мм до 29мм для модулей на ток до 63А.

Контактные зажимы модулей допускают присоединение кабеля сечением от 6 мм² до 16 мм².

Модули имеют:

внутренние и наружные болты (зажимы) заземления и допускают присоединение двух медных или стальных проводников сечением до 6 мм² каждый.
нулевую рабочую (N) и нулевую защитную клеммы (РЕ), изолированные друг от друга и от заземленных частей модуля и рассчитанные на присоединение двух, оконцованных наконечниками, медных или стальных проводников сечением (6-16) мм². Рабочее положение модулей на вертикальной плоскости, надписью «I» на корпусе модуля вверх и влево или вправо на 90 градусов.

Степень взрывозащиты:

2Ex d e IIC T5 Gc

Тип оборудования:

МКВ

Степень защиты, IP:

65

Исполнение:

Зона 2

Температура эксплуатации, ⁰С:

от -60⁰С до + 40⁰С

Номер технических условий:

ПИНЮ.656517.001 ТУ

Климатическое исполнение:

УХЛ1/УХЛ2

Номинальное напряжение, В:

400

Ток утечки, mА (только для МКВ1):

30

Материалы корпуса:

Алюминиевый сплав

Номинальный ток, А:

63 A

Структура условного обозначения

МКВХ1-Х2-Х3-УХЛ1

Х1 — индекс обозначающий:

— 1 — модуль коммутации взрывозащищенный с одним двухполюсным автоматическим выключателем с УЗО;

— 2 — с двумя двухполюсными автоматическими выключателями;

— 3 — с одним трехполюсным автоматическим выключателем;

— 4 — с одним четырехполюсным автоматическим выключателем.

Х2 — номинальный ток (для МКВ2 — номинальный ток первого автомата): 10, 13 (кроме МКВ1), 16, 20 (кроме МКВ1), 25, 32, 40, 50, 63.

Х3 — индекс обозначающий:

— для МКВ1: номинальный отключающий дифференциальный ток, mA: 10 или 30 — для Iном=10, 16А; 30 — для Iном = 25, 32, 40, 50, 63А;

— для МКВ2: номинальный ток второго автомата, А: 10, 13, 16, 20, 25, 32, 40, 50, 63.

Х4 — вид климатического исполнения и категория размещения по ГОСТ 15150: УХЛ1, УХЛ2

Пример формулировки заказа:

модуль взрывозащищенный МКВ с двумя двухполюсными автоматическими выключателями на номинальный ток 32А.

МКВ2-32-32 УХЛ1.

Комплектность поставки

В комплект поставки входят:

— модуль, комплектованный согласно спецификации — 1 шт;

— пыльник — 2 шт;

— эксплуатационные документы по ГОСТ 2.601.

Габаритные, монтажные и установочные размеры

МКВ1

МКВ2, МКВ3, МКВ4
