Компьютер

Назначение

Взрывозащищенные компьютеры используются там, где необходимо компьютерное управление производственными процессами, обработка информации с внешних датчиков, доступ к вычислительной сети и базам данных в зонах с потенциально взрывоопасной атмосферой.

Взрывозащищенные компьютеры позволяют решать сложнейшие задачи в области расчета и управления технологическими процессами непосредственно на объекте.

Особенности

Сниженная рассеиваемая мощность и тепловыделение центрального процессорного модуля делает работу компьютера надежной и отказоустойчивой в самых сложных условиях эксплуатации, непосредственно у технологического объекта, и в самых неблагоприятных промышленных условиях, где требуется устойчивость оборудования к расширенным термодиапазонам, влаге, пыли, ударам и вибрации.
В продукте успешно сочетаются такие качества как долговечность, механическая прочность, удобство технического обслуживания.
Конструкция корпуса обеспечивает быстрый доступ к функциональным блокам.
По спец. заказу устанавливается лицензионная операционная система.
Встроенный цветной монитор LCD до 18,5″ по спец. заказу оснащается датчиком освещённости.
Если в маркировке взрывозащиты указан знак «Х», запрещается использовать шкаф во взрывоопасных зонах, где возможно образование взрывоопасных смесей на основе ацетилена.

Конструкция

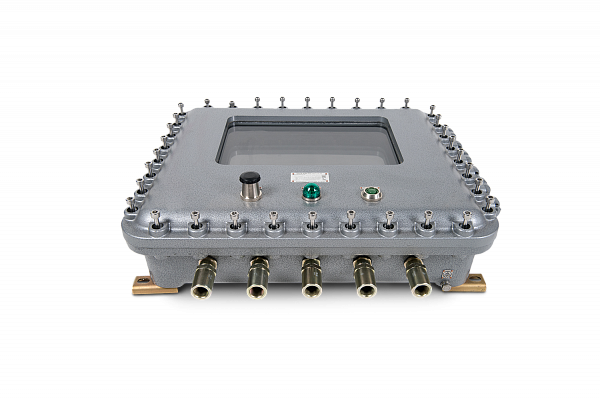

Внутри взрывонепроницаемой оболочки установлен монитор, если нужно с датчиком освещения, системный блок с блоком питания, клеммные зажимы. На лицевой стороне оболочки устанавливаются индикаторная лампа, кнопка «Пуск» и «Перезагрузка». Через кабельные вводы подключаются кабель питания, информационный кабель, кабель к взрывозащищённой клавиатуре с тачскрином и, при необходимости, выводится наружу антенна Wi-Fi.

Комплектность поставки

Взрывозащищенные компьютеры могут комплектоваться по требованию заказчика:

— различными видами и типоразмерами оболочек;

— кабельными вводами (сталь, латунь, нержавеющая сталь, широкий диапазон вводимых кабелей);

— дренажным устройством;

— различными типами клемм (винтовые, пружинные);

— различными видами мониторов;

— различными типами системных блоков

Область применения

-Взрывоопасные зоны помещений и наружных установок, опасные по газу или пыли, согласно маркировке взрывозащиты, другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных и невзрывоопасных зонах на опасных производственных объектах I, II, III, IV классов опасности, поднадзорных Ростехнадзору РФ, и национальных технических надзоров стран СНГ.
— Добыча и транспортировка нефти.
— Добыча и транспортировка газа.
— Нефтеперерабатывающие заводы.
— Химические заводы.
— Черная и цветная металлургия.
— Целлюлозно-бумажная промышленность.
— Среднее машиностроение (обогатительные фабрики и др.)
— Оборонная промышленность
— Энергетика (ТЭЦ, ГЭС, ГРЭС, АЭС, котельное хозяйство).
— Водоснабжение.
— Канализация.
— Утилизация отходов.

Связаться с нами

СЕРТИФИКАТЫ

Назначение

Взрывозащищенные компьютеры используются там, где необходимо компьютерное управление производственными процессами, обработка информации с внешних датчиков, доступ к вычислительной сети и базам данных в зонах с потенциально взрывоопасной атмосферой.

Взрывозащищенные компьютеры позволяют решать сложнейшие задачи в области расчета и управления технологическими процессами непосредственно на объекте.

Особенности

Сниженная рассеиваемая мощность и тепловыделение центрального процессорного модуля делает работу компьютера надежной и отказоустойчивой в самых сложных условиях эксплуатации, непосредственно у технологического объекта, и в самых неблагоприятных промышленных условиях, где требуется устойчивость оборудования к расширенным термодиапазонам, влаге, пыли, ударам и вибрации.
В продукте успешно сочетаются такие качества как долговечность, механическая прочность, удобство технического обслуживания.
Конструкция корпуса обеспечивает быстрый доступ к функциональным блокам.
По спец. заказу устанавливается лицензионная операционная система.
Встроенный цветной монитор LCD до 18,5″ по спец. заказу оснащается датчиком освещённости.
Если в маркировке взрывозащиты указан знак «Х», запрещается использовать шкаф во взрывоопасных зонах, где возможно образование взрывоопасных смесей на основе ацетилена.

Конструкция

Внутри взрывонепроницаемой оболочки установлен монитор, если нужно с датчиком освещения, системный блок с блоком питания, клеммные зажимы. На лицевой стороне оболочки устанавливаются индикаторная лампа, кнопка «Пуск» и «Перезагрузка». Через кабельные вводы подключаются кабель питания, информационный кабель, кабель к взрывозащищённой клавиатуре с тачскрином и, при необходимости, выводится наружу антенна Wi-Fi.

Комплектность поставки

Взрывозащищенные компьютеры могут комплектоваться по требованию заказчика:

— различными видами и типоразмерами оболочек;

— кабельными вводами (сталь, латунь, нержавеющая сталь, широкий диапазон вводимых кабелей);

— дренажным устройством;

— различными типами клемм (винтовые, пружинные);

— различными видами мониторов;

— различными типами системных блоков

Область применения

-Взрывоопасные зоны помещений и наружных установок, опасные по газу или пыли, согласно маркировке взрывозащиты, другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных и невзрывоопасных зонах на опасных производственных объектах I, II, III, IV классов опасности, поднадзорных Ростехнадзору РФ, и национальных технических надзоров стран СНГ.
— Добыча и транспортировка нефти.
— Добыча и транспортировка газа.
— Нефтеперерабатывающие заводы.
— Химические заводы.
— Черная и цветная металлургия.
— Целлюлозно-бумажная промышленность.
— Среднее машиностроение (обогатительные фабрики и др.)
— Оборонная промышленность
— Энергетика (ТЭЦ, ГЭС, ГРЭС, АЭС, котельное хозяйство).
— Водоснабжение.
— Канализация.
— Утилизация отходов.

Степень взрывозащиты:

1Ex d IIB T5/Т6 Gb, 1Ex d IIС T5/Т6 Gb, 1Ex d IIB T5/Т6 Gb Х, 1Ex d IIС T5/Т6 Gb Х, 1Ex d IIB+H2 T5/Т6 Gb X, Ex tb IIIC T85°C…T100°C Db

Степень защиты, IP:

65

Исполнение:

Зона 1

Тип питания:

АС/DC

Температура эксплуатации, ⁰С:

от -60⁰С до + 55⁰С

Номер технических условий:

ПИНЮ.656517.001 ТУ

Напряжение питания, В:

12/24/230

Климатическое исполнение:

У1/УХЛ1

Материалы корпуса:

Алюминиевый сплав

Высота над уровнем моря, м:

до 4500

Структура условного обозначения

ШУСХ1-COMPUTER-X2xX3(X4)-X5-X6-IPXX

Х1 — индекс указывает на типоисполнение и габариты оболочки:

А-ВЭЛ — из алюминиевого сплава на базе оболочки ОЭАА-ВЭЛ с маркировкой взрывозащиты Ex d IIB Gb U, Ex d IIB+H2 Gb U, Ex d IIC Gb U X (запрещается использовать во взрывоопасных зонах, где возможно образование взрывоопасных смесей на основе ацетилена), Ex d I Mb U.

COMPUTER — индекс, указывающий на применение в модуле управления компьютера, для управления производственными процессами и выведением полученной информации на монитор.

Х2 — тип кабельных вводов ВК-ВЭЛ согласно структуре условного обозначения ввода.

Х3 — число кабельных вводов.

Х4 — сторона установки кабельных вводов А, В, С, D.

Х5 — маркировка взрывозащиты: 1Ex d IIB T5/Т6 Gb, 1Ex d IIС T5/Т6 Gb, 1Ex d IIB T5/Т6 Gb Х, 1Ex d IIС T5/Т6 Gb Х, 1Ex d IIB+H2 T5/Т6 Gb X, Ex tb IIIC T85°C.

Х6 — вид климатического исполнение и категории размещения по ГОСТ 15150: У1, УХЛ1.

IPXX — уровень пылевлагозащиты: IР65.

В обозначение допускается указывать лишь требуемые к установке элементы, пропуская обозначения не требуемых элементов.

Пример формулировки заказа:

компьютер взрывозащищенный на базе оболочки ОЭАА-ВЭЛ-IIВ 12-го габарита, с маркировкой взрывозащиты 1Ex d IIB T5 Gb, с двумя кабельными вводами ВК-Л-ВЭЛ4-М25-Exd на стороне D, климатического исполнения и категории размещения УХЛ1:

ШУСА-ВЭЛ12-COMPUTER-(Л-4-М25)х2(D)-1Ex d IIB T5 Gb-УХЛ1-IP65
