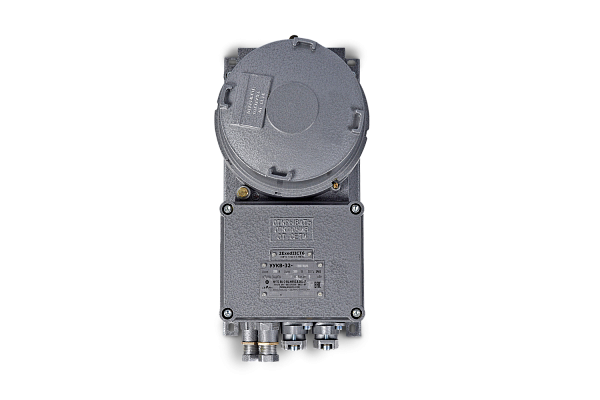

Устройство управления комплектное УУКВ-32 и УУКВ-32Р

Назначение

Устройство управления комплектное взрывозащищенное типа УУКВ-32 предназначено для местного и дистанционного управления электродвигателем с короткозамкнутым ротором в сетях переменного тока электроустановок химической, газовой, нефтяной и других отраслей промышленности.

Особенности

Рукоятка управления располагается сбоку от корпуса с пускателем двигателя.
Большой диапазон мощностей двигателей, управляемых УУКВ-32.

Конструкция

Устройство на номинальное напряжение 230 и 400В, кроме реверсивного (в реверсивном исполнении 2 коммутационных отделения), состоит из взрывонепроницаемой оболочки коммутационного отделения, образованной корпусом и крышкой, соединенных друг с другом резьбой с фиксацией от самоотвинчивания винтом с кодированной головкой и отделением вводов, которое состоит из корпуса с вводами кабельными для силовых цепей и контрольных цепей, крышки, которая крепится на корпусе винтами. Коммутационное отделение и отделение вводов соединены между собой винтами. Электрическая связь между этими двумя отделениями осуществляется проводами, залитыми в корпусе эпоксидным компаундом. В исполнении устройства с тепловой защитой в коммутационном отделении встроено реле электротепловое типа РТЛ, предназначенное для защиты электродвигателя от перегрузки.

Реле установлено на скобе и крепится к корпусу винтами. Для местного управления используются микропереключатели, приводимые в действие рукояткой с пластиной. Отделение вводов предназначено для ввода силовых кабелей и кабелей цепей управления. Контактные зажимы заземления допускают присоединение двух проводов сечением до 2,5 мм² каждый. Контактные зажимы силовых цепей до10 мм².

Связаться с нами

СЕРТИФИКАТЫ

ДС 020 УУКВ

СС 012 УУКВ

Назначение

Устройство управления комплектное взрывозащищенное типа УУКВ-32 предназначено для местного и дистанционного управления электродвигателем с короткозамкнутым ротором в сетях переменного тока электроустановок химической, газовой, нефтяной и других отраслей промышленности.

Особенности

Рукоятка управления располагается сбоку от корпуса с пускателем двигателя.
Большой диапазон мощностей двигателей, управляемых УУКВ-32.

Конструкция

Устройство на номинальное напряжение 230 и 400В, кроме реверсивного (в реверсивном исполнении 2 коммутационных отделения), состоит из взрывонепроницаемой оболочки коммутационного отделения, образованной корпусом и крышкой, соединенных друг с другом резьбой с фиксацией от самоотвинчивания винтом с кодированной головкой и отделением вводов, которое состоит из корпуса с вводами кабельными для силовых цепей и контрольных цепей, крышки, которая крепится на корпусе винтами. Коммутационное отделение и отделение вводов соединены между собой винтами. Электрическая связь между этими двумя отделениями осуществляется проводами, залитыми в корпусе эпоксидным компаундом. В исполнении устройства с тепловой защитой в коммутационном отделении встроено реле электротепловое типа РТЛ, предназначенное для защиты электродвигателя от перегрузки.

Реле установлено на скобе и крепится к корпусу винтами. Для местного управления используются микропереключатели, приводимые в действие рукояткой с пластиной. Отделение вводов предназначено для ввода силовых кабелей и кабелей цепей управления. Контактные зажимы заземления допускают присоединение двух проводов сечением до 2,5 мм² каждый. Контактные зажимы силовых цепей до10 мм².

Степень взрывозащиты:

1Ex d e IIС T6 Gb

Степень защиты, IP:

65

Исполнение:

Зона 1

Температура эксплуатации, ⁰С:

от -10⁰С до + 35⁰С/от -10⁰С до + 45⁰С

Номер технических условий:

ТУ27.12.23−001−00213569−2019

Мощность, Вт:

мощность двигателя до 28кВт

Масса, кг:

от 8 до 12

Климатическое исполнение:

Т3/УХЛ4

Номинальное напряжение, В:

230/400

Диапазон диаметров вводимых кабелей, мм:

цепей управления — от 8 до 12; силовых цепей — от 16 до 24

Материалы корпуса:

Пластик

Номинальный ток, А:

32 A

Структура условного обозначения

УУКВ-32-Х1-Х2Х3Х4-Х5
УУКВ — устройство управления комплектное взрывозащищенное.
32 — номинальный ток в амперах
Х1 — отсутствует — устройство нереверсивное, «Р» — устройство реверсивное, «Т» — устройство с двумя теплореле.
Х2 — номинальное напряжение переменного тока в вольтах: 1 — 230, 2 — 400.
Х3 — частота сети в герцах: 1 — 50, 2 — 60.
Х4 — установка тока срабатывания защиты от перегрузки в амперах: 1 — отсутствует; 2 — 1,5…2,6; 3 — 2,4…4; 4 — 3,8…6,5; 5 — 5,5…8; 6 — 7…10; 7 — 9,5…14; 8 — 13…19; 9 — 18…25.
Х5 — климатическое исполнение и категория размещения по ГОСТ 15150–69: УХЛ4, Т3.

Пример формулировки заказа:

устройство управления комплектного взрывозащищенного на номинальное напряжение 230В и частотой сети 50 Гц с установкой тока срабатывания защиты от перегрузки в 13А…19А:

УУКВ-32−118-УХЛ4 ТУ27.12.23−001−00213569−3019
