Пускатель электромагнитный шахтный ПЭШ, ПЭШР

Назначение

Пускатель предназначен для дистанционного пуска реверсивных приводов, установленных стационарно, и защиты от токов короткого замыкания и перегрузки трехфазных асинхронных электродвигателей с короткозамкнутым ротором, асимметрии фаз, затяжного пуска и заклинивания ротора, эксплуатируемых в трехфазных сетях переменного тока частотой 50 Гц напряжением 380 и 660В с изолированной нейтралью трансформатора в угольных шахтах, опасных по газу (метану) и угольной пыли.

Особенности

Возможность реверсивного пуска двигателя.
Возможность использования вакуумного контактора.
Широкий диапазон мощностей управляемых электродвигателей.

Конструкция

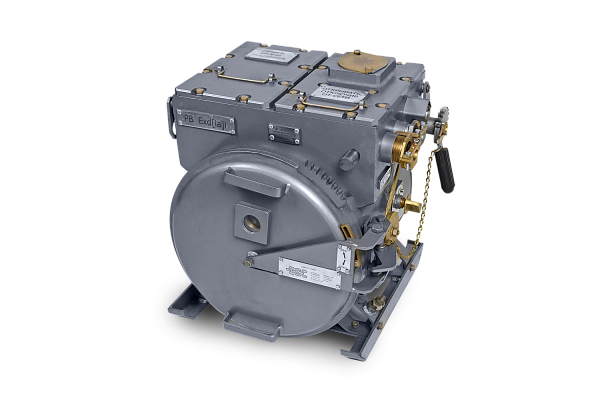

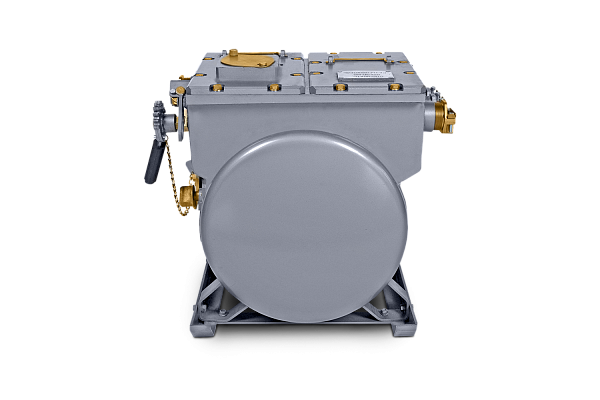

Пускатель представляет собой набор электрических аппаратов, смонтированных во взрывонепроницаемой оболочке. Оболочка состоит из четырех отделений (аппаратуры, вводов, выводов, разъединителя), разделенных взрывонепроницаемыми перегородками. Оболочка представляет собой комбинацию прямоугольного корпуса и цилиндрического корпусов, передняя часть которого (отделение аппаратуры) имеет быстро открываемую крышку, открывание затвора которой осуществляется поворотом крышки на угол 22 .5° по ходу часовой стрелки. На быстро открываемой крышке имеется предупредительная надпись «ОТКРЫВАТЬ, ОТКЛЮЧИВ РАЗЪЕДИНИТЕЛЬ». Корпус закреплен на салазках. На корпусе имеются два силовых кабельных ввода и три контрольных кабельных ввода.

Один ввод силовой цепи и один ввод контрольных цепей находятся в отделении вводов, остальные — один силовой цепи и два контрольных цепей находятся в отделении выводов. На боковой стенке корпуса выведено: рукоятка переключателя для переключения режимов работы пускателя; на правой боковой стенке корпуса (вверху) выведена: рукоятка включения разъединителя; толкатель кнопочного выключателя «СТОП».

В верхней части корпуса находится смотровое окно для визуального контроля светодиодных индикаторов, расположенных на панели. Рядом со смотровым окном расположена табличка функционального назначения светодиодных индикаторов.

Электрическая связь отделения разъединителя с отделением аппаратуры осуществляется посредством герметического ввода для силовых цепей. Отделение разъединителя закрывается той же крышкой, которая закрывает отделение вводов. На крышке имеется смотровое окно для визуального контроля за положением ножей разъединителя.

Смотровое окно закрыто заслонкой. На крышке имеется предупредительная надпись «ОТКРЫВАТЬ, ОТКЛЮЧИВ ОТ СЕТИ».

Связаться с нами

СЕРТИФИКАТЫ

Назначение

Пускатель предназначен для дистанционного пуска реверсивных приводов, установленных стационарно, и защиты от токов короткого замыкания и перегрузки трехфазных асинхронных электродвигателей с короткозамкнутым ротором, асимметрии фаз, затяжного пуска и заклинивания ротора, эксплуатируемых в трехфазных сетях переменного тока частотой 50 Гц напряжением 380 и 660В с изолированной нейтралью трансформатора в угольных шахтах, опасных по газу (метану) и угольной пыли.

Особенности

Возможность реверсивного пуска двигателя.
Возможность использования вакуумного контактора.
Широкий диапазон мощностей управляемых электродвигателей.

Конструкция

Пускатель представляет собой набор электрических аппаратов, смонтированных во взрывонепроницаемой оболочке. Оболочка состоит из четырех отделений (аппаратуры, вводов, выводов, разъединителя), разделенных взрывонепроницаемыми перегородками. Оболочка представляет собой комбинацию прямоугольного корпуса и цилиндрического корпусов, передняя часть которого (отделение аппаратуры) имеет быстро открываемую крышку, открывание затвора которой осуществляется поворотом крышки на угол 22 .5° по ходу часовой стрелки. На быстро открываемой крышке имеется предупредительная надпись «ОТКРЫВАТЬ, ОТКЛЮЧИВ РАЗЪЕДИНИТЕЛЬ». Корпус закреплен на салазках. На корпусе имеются два силовых кабельных ввода и три контрольных кабельных ввода.

Один ввод силовой цепи и один ввод контрольных цепей находятся в отделении вводов, остальные — один силовой цепи и два контрольных цепей находятся в отделении выводов. На боковой стенке корпуса выведено: рукоятка переключателя для переключения режимов работы пускателя; на правой боковой стенке корпуса (вверху) выведена: рукоятка включения разъединителя; толкатель кнопочного выключателя «СТОП».

В верхней части корпуса находится смотровое окно для визуального контроля светодиодных индикаторов, расположенных на панели. Рядом со смотровым окном расположена табличка функционального назначения светодиодных индикаторов.

Электрическая связь отделения разъединителя с отделением аппаратуры осуществляется посредством герметического ввода для силовых цепей. Отделение разъединителя закрывается той же крышкой, которая закрывает отделение вводов. На крышке имеется смотровое окно для визуального контроля за положением ножей разъединителя.

Смотровое окно закрыто заслонкой. На крышке имеется предупредительная надпись «ОТКРЫВАТЬ, ОТКЛЮЧИВ ОТ СЕТИ».

Степень взрывозащиты:

РВ Ex d [ia Ма] I Mb

Степень защиты, IP:

54

Исполнение:

РВ

Температура эксплуатации, ⁰С:

от +1⁰С до + 35⁰С/от -10⁰С до + 35⁰С

Номер технических условий:

ТУ27.12.23−001−00213569−2019

Мощность, Вт:

от 8кВт до 237кВт

Напряжение питания, В:

18

Масса, кг:

от 90 до 170

Климатическое исполнение:

Т5/УХЛ5

Номинальное напряжение, В:

400/690/1140

Частота переменного тока, Гц:

50

Материалы корпуса:

Конструкционная сталь

Номинальный ток, А:

от 10 до 250 A

Структура условного обозначения

ПЭШ Х1 — X2 Х3 Х4 Х5 5

ПЭШ — пускатель электромагнитный шахтный.

X1 — Р — реверсивное исполнение.

X2 — номинальный ток в Амперах 10, 16, 25, 32, 40, 63, 63/80, 125/160, 250А

X3 — номинальное напряжение в Вольтах 380/660, 660/1140В.

X4 — В — вакуумный контактор, отсутствие буквы — воздушный.

Х5 — климатическое исполнение по ГОСТ 15150: УХЛ, Т.

5 — категория размещения по ГОСТ 15150

Пример формулировки заказа:

реверсный пускатель на ток 10 А, напряжение 660 В:

ПЭШР-10 380/660В УХЛ5

Габаритные и присоединительные размеры

ПЭШ(Р)-10, ПЭШ(Р)-16, ПЭШ(Р)-25, ПЭШ-40, ПЭШ-63

ПЭШ(Р)-63/80, ПЭШ(Р)-125/160, ПЭШ(Р)-250
