Технические средства пожарной автоматики типа ИП535, УДП 535

Назначение

Средства пожарной автоматики взрывозащищенные типа ИП535, УДП535 применяются в системах пожарной сигнализации и пожаротушения и предназначены для включения сигнала пожарной тревоги во взрывоопасной зоне и запуска исполнительных механизмов пожаротушения.

Особенности

Средства пожарной автоматики типа ИП535, применяемые в системах пожарной сигнализации и пожаротушения, предназначены для ручного включения сигнала пожарной тревоги во взрывоопасных зонах в соответствии с маркировкой взрывозащиты.
Средства пожарной автоматики типа УДП535, применяемые в системах пожарной сигнализации и пожаротушения, предназначены для ручного запуска систем противопожарной защиты, обеспечивающих взаимодействие с ППУ (панель противопожарных устройств) по линии связи во взрывоопасных зонах в соответствии с маркировкой взрывозащиты.

Конструкция

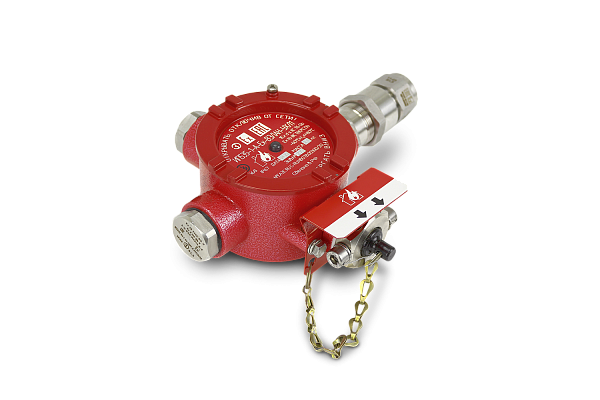

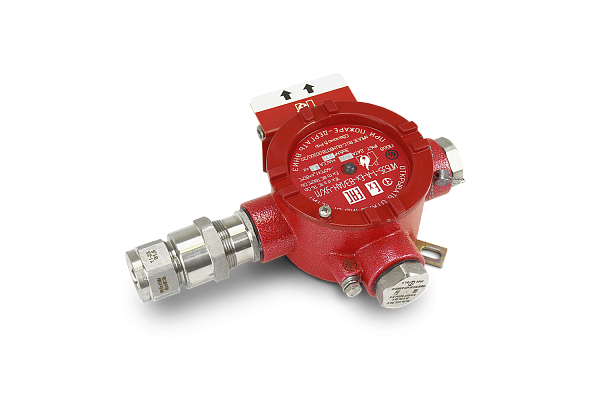

Средства пожарной автоматики состоят из корпуса и крышки, обеспечивающих взрывозащиту типа «d». В корпусе расположена электронная плата, герметизированная компаундом, и сигнальные светодиоды. Срабатывание средств пожарной автоматики происходит при выдёргивании за кольцо приводного цилиндра с прикреплённой к нему цепочкой. Средства пожарной автоматики прекращают передачу тревожного извещения после возвращения приводного цилиндра в исходное положение. В корпус средств пожарной автоматики установлен кабельный ввод ВК-Н ВЭЛ2БМ-М25-Exd-В1,5.

Связаться с нами

СЕРТИФИКАТЫ

Решение о подтверждении ВЭЛАН-ИПР535Ех

ДС 020 УДП535

ТР ТС 043 УДП535

ТР ТС 043 ИП535

Назначение

Средства пожарной автоматики взрывозащищенные типа ИП535, УДП535 применяются в системах пожарной сигнализации и пожаротушения и предназначены для включения сигнала пожарной тревоги во взрывоопасной зоне и запуска исполнительных механизмов пожаротушения.

Особенности

Средства пожарной автоматики типа ИП535, применяемые в системах пожарной сигнализации и пожаротушения, предназначены для ручного включения сигнала пожарной тревоги во взрывоопасных зонах в соответствии с маркировкой взрывозащиты.
Средства пожарной автоматики типа УДП535, применяемые в системах пожарной сигнализации и пожаротушения, предназначены для ручного запуска систем противопожарной защиты, обеспечивающих взаимодействие с ППУ (панель противопожарных устройств) по линии связи во взрывоопасных зонах в соответствии с маркировкой взрывозащиты.

Конструкция

Средства пожарной автоматики состоят из корпуса и крышки, обеспечивающих взрывозащиту типа «d». В корпусе расположена электронная плата, герметизированная компаундом, и сигнальные светодиоды. Срабатывание средств пожарной автоматики происходит при выдёргивании за кольцо приводного цилиндра с прикреплённой к нему цепочкой. Средства пожарной автоматики прекращают передачу тревожного извещения после возвращения приводного цилиндра в исходное положение. В корпус средств пожарной автоматики установлен кабельный ввод ВК-Н ВЭЛ2БМ-М25-Exd-В1,5.

Степень взрывозащиты:

1 Ex d s IIC T6 Gb, Ex tb IIIC T80°C Db

Степень защиты, IP:

67

Исполнение:

Зона 1

Температура эксплуатации, ⁰С:

от -60⁰С до + 80⁰С

Номер технических условий:

ПИНЮ.425111.001 ТУ

Масса, кг:

2,5

Способ установки:

Стационарный

Климатическое исполнение:

УХЛ1

Диаметр подводимых кабелей, мм:

11-23

Максимальный потребляемый ток, мА:

не более 1,5

Максимальный ток через извещатель при включении на замыкание, мА:

не более 200

Максимально допустимая коммутируемая мощность, Вт:

не более 10

Максимально допустимое коммутируемое напряжение, В:

не более 60

Максимально допустимый коммутируемый ток, А:

не более 0,5

Максимальный диапазон напряжений, В:

8-28/10-60

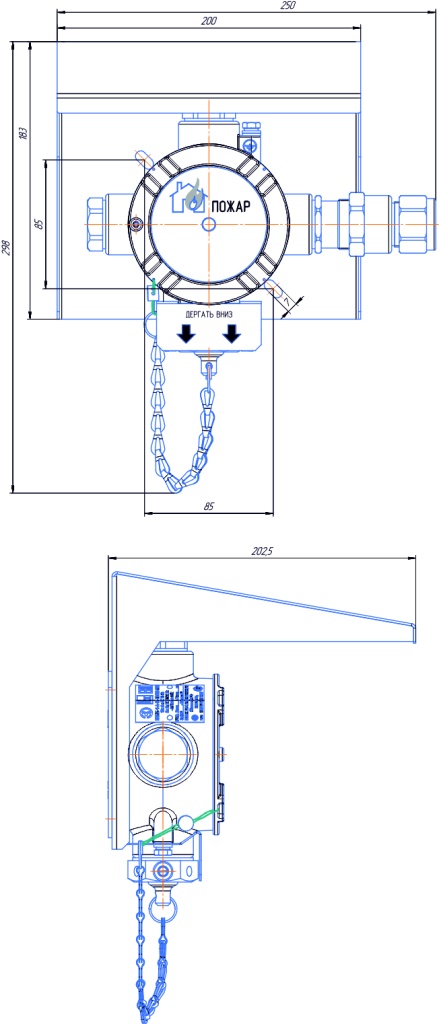

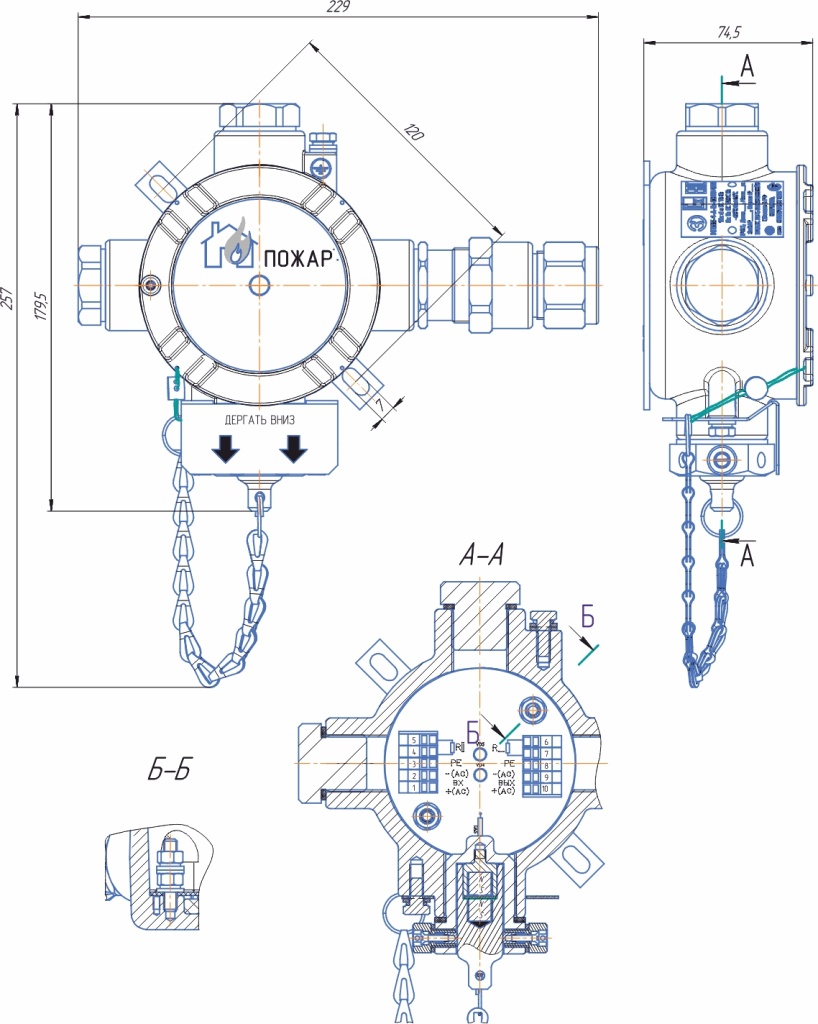

Структура условного обозначения ИП535

ИП535−1-А-Ех-ВЭЛАН-УХЛ1

ИП — извещатель пожарный взрывозащищенный, обеспечивает передачу тревожного извещения в шлейф системы пожаротушения через пульт управления.

535 — условное цифровое обозначение по ГОСТ Р 53325 (5-ручной, 35-другой принцип действия, отличный от приведенных в ГОСТ Р 53325).

1 — порядковый номер разработки ИП данного типа

А — активация одним действием по ГОСТ Р 53325.

Ех — взрывозащищенное исполнение.

ВЭЛАН — коммерческое название.

УХЛ1 — климатическое исполнение и категория размещения.

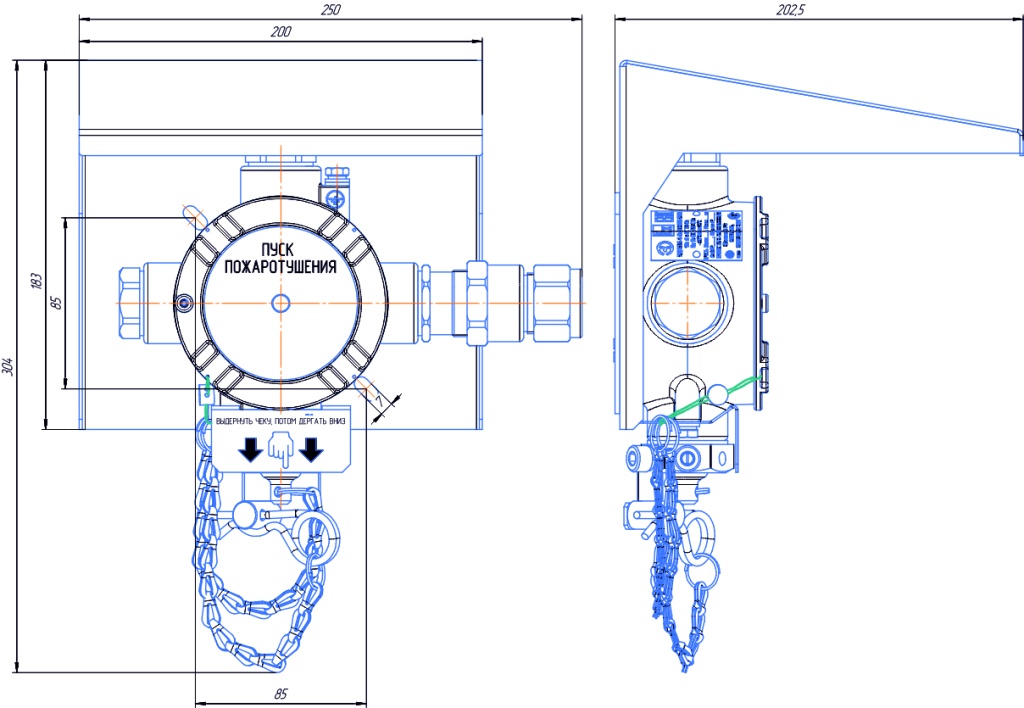

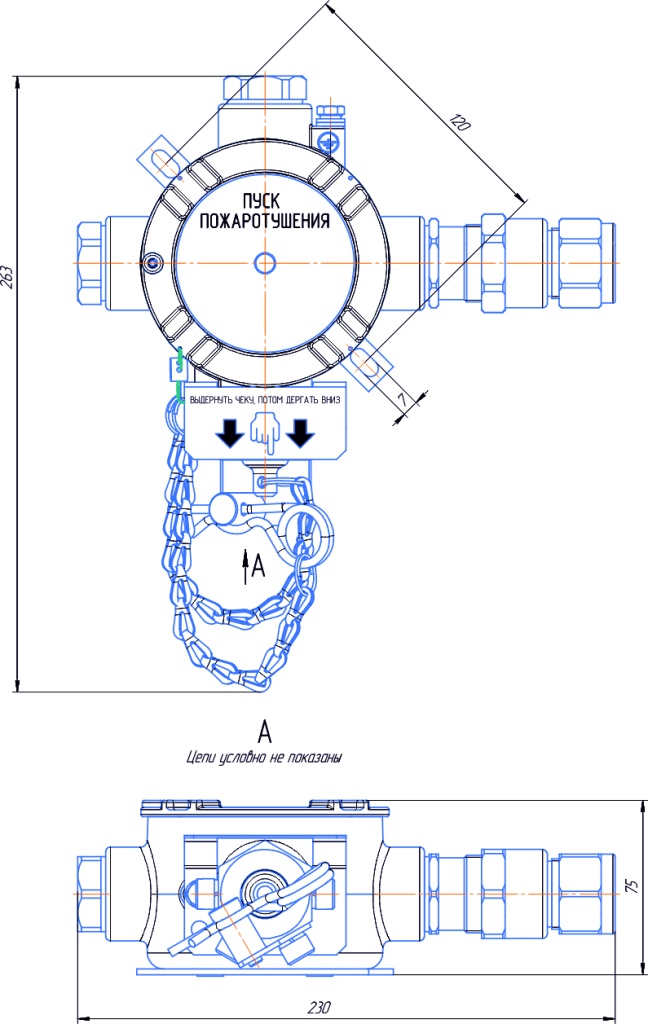

Структура условного обозначения УДП535

УДП535−1-Ех-ВЭЛАН-УХЛ1

УДП — устройство дистанционного пуска взрывозащищенное, используется для ручного пуска непосредственно исполнительных механизмов системы пожаротушение, минуя пульт управления.

535 — условное цифровое обозначение по ГОСТ Р 53325 (5-ручной, 35-другой принцип действия, отличный от приведенных в ГОСТ Р 53325).

1 — порядковый номер разработки УДП данного типа.

Ех — взрывозащищенное исполнение.

ВЭЛАН — коммерческое название.

УХЛ1 — климатическое исполнение и категория размещения по ГОСТ 15150.
