Структура условного обозначения

ВЭЛ-ТХ1-Х2Х3-Х4/Х5-(Х6Х7)Х8-Х9-Х10-Х11

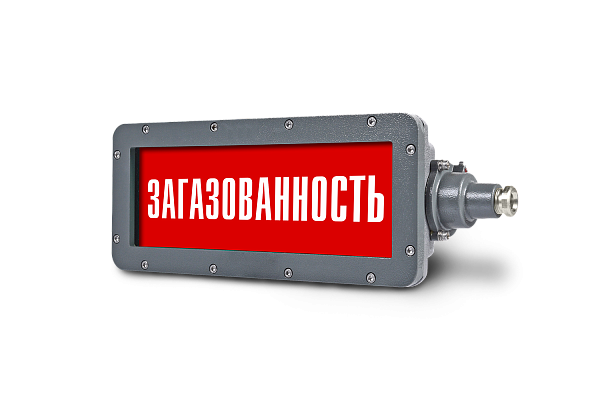

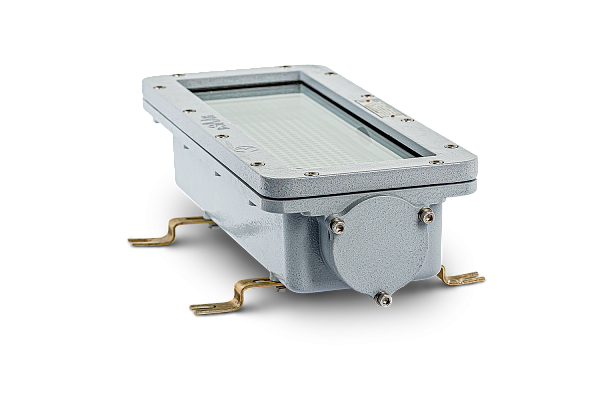

ВЭЛ-Т – информационные светодиодные табло взрывозащищенные производства ВЭЛАН.

Х1 — Ш – исполнение табло с видом взрывозащиты РВ Ex db I Mb

Х2 – тип крепления: В – подвесное; Н – настенное, П – потолочное

Х3 – информационная надпись. Надпись может быть выполнена как по заказу, так и выбрана из ряда типовых, например, «ВЫХОД», «ВЫХОД НАЛЕВО», «ВЫХОД НАПРАВО», «НЕ ВХОДИТЬ», «ПОЖАР», «ГАЗ», «БЕРЕГИСЬ ЭЛЕКТРОПОЕЗДА», «ПЕНА», «АЭРОЗОЛЬ» и т.д.

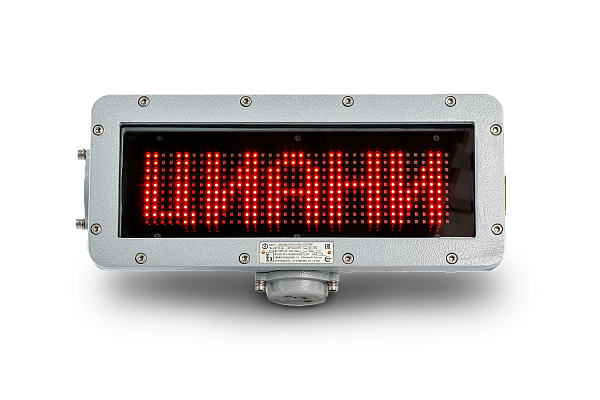

Для бегущей строки указывается надпись «БЕГУЩАЯ СТРОКА» (вывод 1 сообщения) или «БЕГУЩАЯ СТРОКА4» (вывод 4 сообщений), а в примечании к заказу дается текст надписи и алгоритм вывода.

Х4 – цвет букв: Б – белый, К – красный, Ж — желтый, С — синий, З — зеленый, Ч — черный.

Для табло «БЕГУЩАЯ СТРОКА» цвет надписи: К – красный, Ж — желтый, З — зеленый.

Х5 – цвет фона: Б – белый, К – красный, Ж — желтый, С — синий, З — зеленый, Ч – черный.

Для табло «БЕГУЩАЯ СТРОКА» цвет фона не указывается.

Х6 – номинальное напряжение питания, В: переменного тока — 12, 24, 36, 110, 127, 230; 275 (только для DC).

Х7 – тип тока: AC – переменный, DС – постоянный

Х8 – индекс «А», означающий наличие в табло аккумулятора. При отсутствии аккумулятора индекс не указывается.

Х9 – тип кабельного ввода в табло: 14 – табло со штуцером, имеющим резьбу G3/4 для кабеля с условным диаметром до 14 мм. Или сокращенное обозначение кабельного ввода в составе изделия указывается в скобках.

Х10 – вид климатического исполнения и категория размещения: У1, УХЛ1, ОМ1, T1 – для табло с маркировкой взрывозащиты 1Ex db IIC T6 Gb, Ex tb IIIC T80°C Db; У5 – для табло с маркировкой взрывозащиты РВ Ex db I Mb.

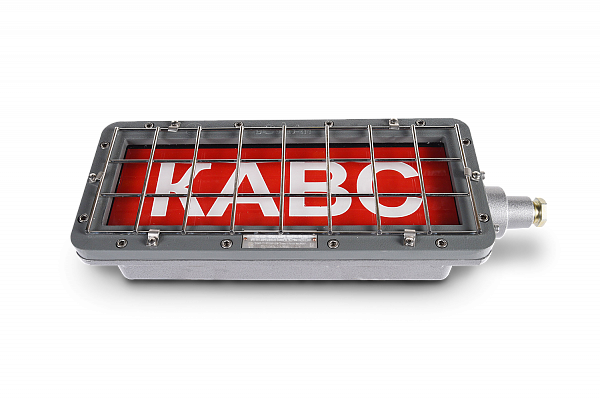

Х11 — дополнительные опции, аксессуары и исполнения:/«ЗВУК» индекс указывается только для исполнения табло с звуковым оповещением. /ПРОМ — общепромышленное исполнение (невзрывозащищенное). /СП — индекс указывается только для табло соответствующих СП 5.13130 (стационарная надпись не воспринимается в выключенном состоянии). Табло по умолчанию изготавливается с повышенной яркостью подсветки надписи только для исполнений без аккумулятора. В случае отсутствия индексов «/СП» надпись на табло будет воспринимаемым в выключенном состоянии. /»ЯРКО» — исполнение табло с повышенной яркостью подсветки надписи. Индекс указывается только для табло без аккумулятора. /К — Табло изготавливается с защитным козырьком.

Пример формулировки заказа:

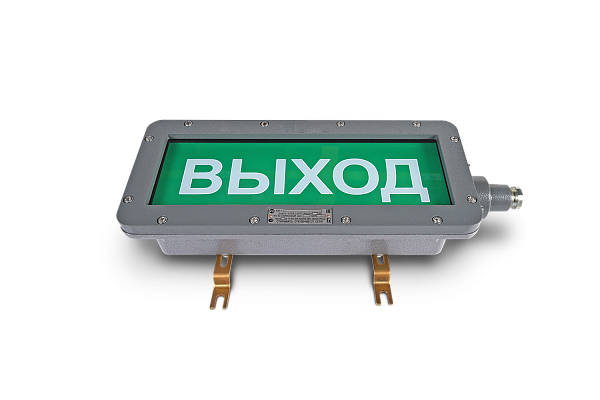

табло с маркировкой взрывозащиты 1Ex db IIC T6 Gb, Ex tb IIIC T80°C Db, с настенным креплением, с надписью, воспринимаемым в выключенном состоянии, белыми буквами «ВЫХОД» на зеленом фоне, на номинальное напряжение 230В переменного тока, с кабельным вводом ВК-С-ВЭЛ 2БМ М25-Exd G-B1.5, климатического исполнения и категории размещения УХЛ1:

ВЭЛ-Т-Н «ВЫХОД»-Б/З-(230АC)-(С-2БМ-М25)-УХЛ1

табло с маркировкой взрывозащиты 1Ex db IIC T6 Gb/ Ex tb IIIC T80°C Db, с потолочным креплением, соответствующим требованиям СП. 5.131330.2009, с надписью черными буквами «ОСТРОРОЖНО ГАЗ» на желтом фоне, на номинальное напряжение 24В постоянного тока, с максимальным диаметром подводимого кабеля до 14мм, климатического исполнения и категории размещения УХЛ1:

ВЭЛ-Т-П«ОСТОРОЖНО ГАЗ»-Ч/Ж-(24DС)-14 -УХЛ1 СП.

табло с маркировкой взрывозащиты 1Ex db IIC T6 Gb/Ex tb IIIC T80°C Db, с подвесным креплением, бегущей строкой и зеленой надписью «ВЫХОД», на номинальное напряжение 230В переменного тока, с максимальным диаметром подводимого кабеля до 14 мм, климатического исполнения и категории размещения УХЛ1:

Табло ВЭЛ-Т-В»БЕГУЩАЯ СТРОКА»-3-(230 АС)-14-УХЛ1 с надписью «ВЫХОД» двигающейся справа налево;

то же для поставок на экспорт:

Табло ВЭЛ-Т-В»БЕГУЩАЯ СТРОКА»-3-(230 АС)-14-УХЛ1 с надписью «ВЫХОД» двигающейся справа налево. ЭКСПОРТ»;
