Структура условного обозначения

ВЭЛАН-Х0Т-Х1-Х2-Х3/Х4-(Х5 Х6) Х7-Х8-Х9-Х10-Х11-Х12

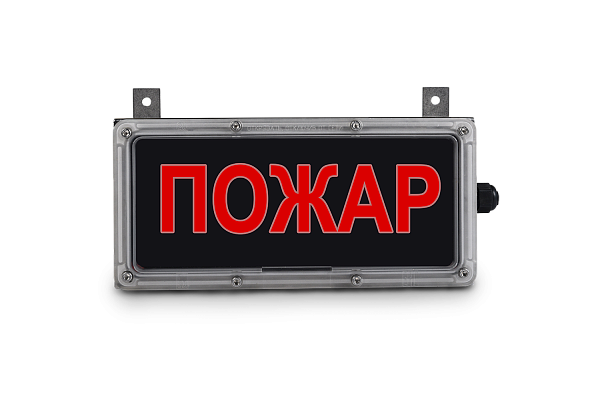

ВЭЛАН-Т — табло светодиодное взрывозащищенное из нержавеющей стали.

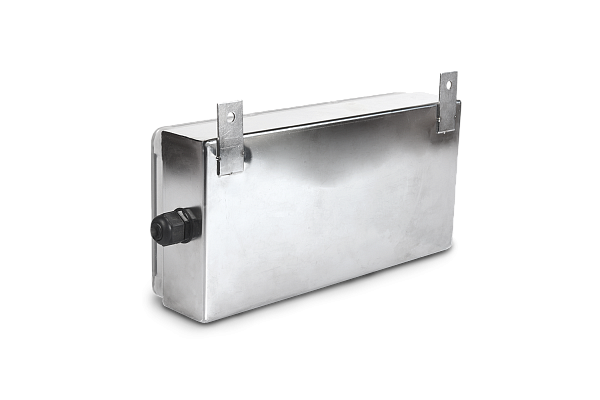

Х0 — индекс, указывающий материал, из которого изготовлен корпус изделия: Н — нержавеющая сталь А2−70 (AISI 304); С — конструкционная сталь с антикоррозийным покрытием.

Х1 — тип крепления: Н — настенное.

Х2 — информационная надпись. Надпись может быть выполнена как по заказу, так и выбрана из ряда типовых, например, «ВЫХОД», «ВЫХОД НАЛЕВО», «ВЫХОД НАПРАВО», «НЕ ВХОДИТЬ», «ПОЖАР», «ГАЗ», «БЕРЕГИСЬ ЭЛЕКТРОПОЕЗДА», «ПЕНА», «АЭРОЗОЛЬ» и т. д. Для бегущей строки указывается надпись «БЕГУЩАЯ СТРОКА», а в примечании к заказу дается текст надписи и алгоритм вывода.

Х3 — цвет букв: Б — белый, К — красный, Ж — желтый, С — синий, З — зеленый, Ч — черный. Для табло «БЕГУЩАЯ СТРОКА» цвет надписи: К — красный, Ж — желтый, З — зеленый.

Х4 — цвет фона: Б — белый, К — красный, Ж — желтый, С — синий, З — зеленый, Ч — черный. Для табло «БЕГУЩАЯ СТРОКА» цвет фона не указывается.

Х5 — номинальное напряжение питания, В:

— переменного тока — 24, 36, 110, 127, 230;

— постоянного тока — 12, 24, 36, 110, 127, 230, 275.

Х6 — тип тока: AC — переменный, DС — постоянный.

Х7 — индекс «А», означающий наличие в табло аккумулятора. При отсутствии аккумулятора индекс не указывается.

Х8 — тип подвода питания: П — подвод справа (1-кабельный ввод), Л — подвод слева (1-кабельный ввод), ТП — подвод справа «транзит» (2-кабельных ввода), ТЛ — подвод слева «транзит» (2-кабельных ввода). При отсутствии индекса по умолчанию подвод справа (1-кабельный ввод).

Х9 — вид климатического исполнения и категория размещения по ГОСТ 15150: УХЛ1, ОМ1, Т1.

Х10 — надпись «ЗВУК» при наличии звукового оповещателя. При отсутствии звукового оповещателя индекс не указывается.

Х11 — маркировка вида взрывозащиты: 1Ех sb [ib] IIС T6 Gb X, 1Ех sb IIС T6 Gb X, 1Ех еb mb IIС T6 Gb X, 1Ех еb mb [ib] IIС T6 Gb X.

Примечание: Знак «Х» в маркировке взрывозащиты означает особые условия эксплуатации: протирка поверхности табло допускается только влажной тканью.

Х12 — дополнительные опции, аксессуары и исполнения:/СП — индекс указывается только для табло соответствующих СП 5.13130 (стационарная надпись не воспринимается в выключенном состоянии). Табло по умолчанию изготавливается с повышенной яркостью подсветки надписи только для исполнений без аккумулятора.

В случае отсутствия индексов «/СП» надпись на табло будет воспринимаемым в выключенном состоянии. /»ЯРКО» — исполнение табло с повышенной яркостью подсветки надписи. Индекс указывается только для табло без аккумулятора/К — Табло изготавливается с защитным козырьком.

Пример формулировки заказа:

табло с маркировкой взрывозащиты 1Ех sb IIС T6 Gb X/ Ex tb IIIC T80°C Db X, из нержавеющей стали, с настенным креплением, с надписью, воспринимаемым в выключенном состоянии, черными буквами «ОСТОРОЖНО ГАЗ» на желтом фоне, на номинальное напряжение 24В постоянного тока, с подводом кабеля слева, климатического исполнения и категории размещения УХЛ1:

ВЭЛАН-НТ-Н «ОСТОРОЖНО ГАЗ»-Ч/Ж-(24DC)-Л-УХЛ1-1Ех sb IIС T6 Gb X

Пример формулировки заказа общепромышленного табло:

табло в общепромышленном исполнении с настенным креплением, изготовленного из стали, соответствующего требованиям стандартов СП 5.13130 (стационарная надпись не воспринимается в выключенном состоянии), с надписью белыми буквами «ВЫХОД» на зеленом фоне, на номинальное напряжение 230В переменного тока, с подводом кабеля справа, климатического исполнения и категории размещения УХЛ1:

ВЭЛАН-СТ-Н «ВЫХОД»-Б/З-(230АС)-П-УХЛ1-ПРОМ/СП
