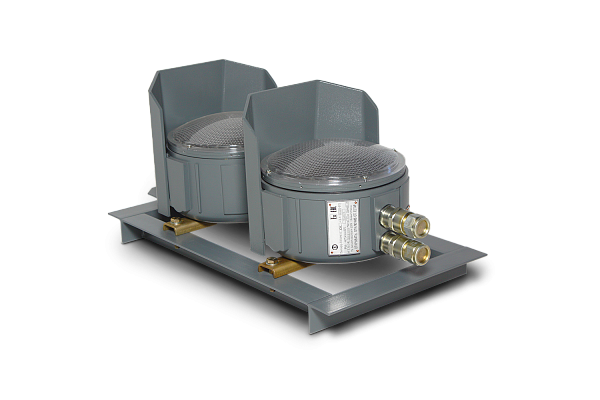

Светофор ВЭЛАН 61

Назначение

Взрывозащищенный светофор используется для регулирования движения на предприятиях нефтегазоперерабатывающей промышленности, химической и фармацевтической промышленности — на предприятиях со взрывоопасными газами IIA, IIB, IIC и легковоспламеняющейся взрывчатой пылью, угольных выработках.

Особенности

Светодиодный источник света обеспечивает низкое энергопотребление светофором и большую дальность распознавания сигнала.
Модульная система светофора обеспечивает его простоту и надёжность.

Конструкция

Светофор состоит из модулей, скреплённых в одну конструкцию. Модуль состоит из взрывонепроницаемой оболочки с взрывозащитой типа «d», в которой располагается источник света и толстостенное стекло, установленное в крышке оболочки. Поверх стекла на оболочке закреплён светофильтр.

Светофор исполнения с маркировкой взрывозащиты РВ Ex db I Mb выполнен из стали и имеет не менее одного кабельного ввода для бронированного кабеля.

Светофор исполнения с маркировкой взрывозащиты 1Ex db IIC T6 Gb/Ex tb IIIC T80° Db выполнен из алюминиевого сплава и имеет не менее двух кабельных вводов. Козырёк установленный на каждый модуль светофора обеспечивает увеличение дальности видимости сигнала. Внутри и снаружи установлены болты заземления.

Связаться с нами

СЕРТИФИКАТЫ

ДС 020 ВЭЛАН 61

ТР ТС 012 ВЭЛАН 61

Сейсмо ВЭЛАН 61

Назначение

Взрывозащищенный светофор используется для регулирования движения на предприятиях нефтегазоперерабатывающей промышленности, химической и фармацевтической промышленности — на предприятиях со взрывоопасными газами IIA, IIB, IIC и легковоспламеняющейся взрывчатой пылью, угольных выработках.

Особенности

Светодиодный источник света обеспечивает низкое энергопотребление светофором и большую дальность распознавания сигнала.
Модульная система светофора обеспечивает его простоту и надёжность.

Конструкция

Светофор состоит из модулей, скреплённых в одну конструкцию. Модуль состоит из взрывонепроницаемой оболочки с взрывозащитой типа «d», в которой располагается источник света и толстостенное стекло, установленное в крышке оболочки. Поверх стекла на оболочке закреплён светофильтр.

Светофор исполнения с маркировкой взрывозащиты РВ Ex db I Mb выполнен из стали и имеет не менее одного кабельного ввода для бронированного кабеля.

Светофор исполнения с маркировкой взрывозащиты 1Ex db IIC T6 Gb/Ex tb IIIC T80° Db выполнен из алюминиевого сплава и имеет не менее двух кабельных вводов. Козырёк установленный на каждый модуль светофора обеспечивает увеличение дальности видимости сигнала. Внутри и снаружи установлены болты заземления.

Степень взрывозащиты:

1Ex db IIC T6 Gb/Ex tb IIIC T80°C Db, РВ Ex db I Mb

Степень защиты, IP:

66

Исполнение:

Зона 1/РВ

Тип питания:

АС/DC

Температура эксплуатации, ⁰С:

от -40⁰С до + 55⁰С/от -60⁰С до + 55⁰С

Вид источника света:

Светодиодная матрица

Номер технических условий:

ПИНЮ.676600.001 ТУ

Мощность, Вт:

один модуль не более 10Вт

Способ установки:

Стационарный

Климатическое исполнение:

В1/В5/Т1

Номинальное напряжение, В:

12/24/36/127/230

Комплектация кабельными вводами:

Вводы для бронированного кабеля

Цвет свечения:

Красный/Желтый/Зеленый/Синий

Материалы корпуса:

Алюминиевый сплав/Сталь

Цвет покрытия:

черный/серый

Диаметр световой апертуры, мм:

200

Длина козырька секции светофора, мм:

не менее 240мм и не более 300мм

Структура условного обозначения

ВЭЛАН61-Х1-Х2-X3-X4-X5

ВЭЛАН61 — светофор взрывозащищённый.

Х1 — Ш — рудничное исполнение (I группы электрооборудования для применения в шахтах и рудниках). В случае исполнения для остальных отраслей промышленности (II группа электрооборудования), индекс не указывается.

Х2 — цвет свечения модулей: К — красный, Ж — жёлтый, З — зелёный, С — синий.

Примечание: при количестве модулей более одного, буквы указываются одна за другой. Число букв определяет число модулей светофора.

Х3 — тип источника света: СД.Л. — светодиодная матрица.

Х4 — тип тока (АС/DC) и напряжение питания в вольтах (12, 24, 36, 127, 230).

Х5 — вид климатического исполнения и категории размещения по ГОСТ 15150: В5 — для шахтного исполнения, Т1, В1 — для остальных.

Пример формулировки заказа:

светофор взрывозащищенный с маркировкой взрывозащиты 1Ex db IIC T6 Gb/Ex tb IIIC T80° Db, состоящий из одного модуля красного цвета, одного модуля жёлтого, одного модуля зеленого; источник света – светодиодная матрица, переменный ток, напряжение 230В; климатическое исполнение В1:

ВЭЛАН61-КЖЗ-СД.Л.(AC230)-B1

Светофор взрывозащищенный рудничного исполнения с маркировкой взрывозащиты РВ Ex db I Mb, состоящий из одного модуля красного цвета и одного модуля зеленого. Источник света – светодиодная матрица, переменный ток, напряжение 127В. Климатическое исполнение В5:

ВЭЛАН61-Ш-КЗ-СД.Л.(AC127)-B5

Габаритные и присоединительные размеры

ВЭЛАН 61

ВЭЛАН 61-Ш
