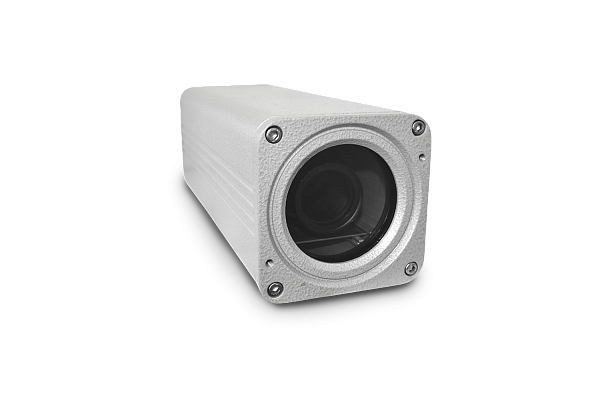

Проекционный светильник ВЭЛАН-ПРОЕКТОР

Назначение

Взрывозащищенный проекционный светильник предназначен для проекции информационных указателей или надписи по заказу на любых поверхностях внутри помещений, в которых возможно появление взрывоопасных газов или пыли, в соответствии с маркировкой взрывозащиты.

Особенности

Система фокусировки проектора позволяет настроить четкость картинки на расстояние от1 до 10 метров.
Опционально — от 2 до 20 метров для светильника мощностью 30Вт.

Конструкция

Взрывозащищенный проекционный светильник состоит из алюминиевого (исполнения кроме рудничного) или корпуса из антифрикционного сплава на основе цинка-олова-алюминия ЦОА1 (рудничного исполнения) с порошковым покрытием, который образует взрывонепроницаемую оболочку с видом взрывозащиты «d».

Защитный светопропускающий элемент из боросиликатного стекла, особопрочен, с высокой светопропускающей способностью, встроенный в крышку. Внутри корпуса располагается проектор, плата питания и зажимы подключения кабеля питания, установленные на монтажной панели, которая крепится к противоположной крышке корпуса с устройствами ввода кабеля. Внутри и снаружи установлены винты заземления.

Опционально возможна установка платы подогрева.

К корпусу на болтах прикреплен универсальный поворотный кронштейн, который позволяет крепить проекционный светильник как на потолок, так и на стену.

Связаться с нами

СЕРТИФИКАТЫ

ДС 020 ВЭЛАН-ПРОЕКТОР

ТР ТС 012 ВЭЛАН-ПРОЕКТОР

Назначение

Взрывозащищенный проекционный светильник предназначен для проекции информационных указателей или надписи по заказу на любых поверхностях внутри помещений, в которых возможно появление взрывоопасных газов или пыли, в соответствии с маркировкой взрывозащиты.

Особенности

Система фокусировки проектора позволяет настроить четкость картинки на расстояние от1 до 10 метров.
Опционально — от 2 до 20 метров для светильника мощностью 30Вт.

Конструкция

Взрывозащищенный проекционный светильник состоит из алюминиевого (исполнения кроме рудничного) или корпуса из антифрикционного сплава на основе цинка-олова-алюминия ЦОА1 (рудничного исполнения) с порошковым покрытием, который образует взрывонепроницаемую оболочку с видом взрывозащиты «d».

Защитный светопропускающий элемент из боросиликатного стекла, особопрочен, с высокой светопропускающей способностью, встроенный в крышку. Внутри корпуса располагается проектор, плата питания и зажимы подключения кабеля питания, установленные на монтажной панели, которая крепится к противоположной крышке корпуса с устройствами ввода кабеля. Внутри и снаружи установлены винты заземления.

Опционально возможна установка платы подогрева.

К корпусу на болтах прикреплен универсальный поворотный кронштейн, который позволяет крепить проекционный светильник как на потолок, так и на стену.

Степень взрывозащиты:

1Ex d IIC T6 Gb, Ex tb IIIC T80° Db; РВ Ex d I Mb

Степень защиты, IP:

66

Исполнение:

Зона 1/РВ

Класс защиты от поражения током:

I

Температура эксплуатации, ⁰С:

от +1⁰С до + 35⁰С/от -60⁰С до + 40⁰С

Вид источника света:

Светодиоды

Напряжение питания, В:

230

Масса, кг:

5

Способ установки:

Стационарный

Аксессуары:

Подогрев

Климатическое исполнение:

УХЛ1/УХЛ4

Потребляемая мощность, Вт:

15; опционально — 30Вт

Материалы корпуса:

Алюминиевый сплав/ЦОА1

Диаметр подводимых кабелей, мм:

7-10

Площадь сечения жил кабеля, мм2:

3х(1-2,5) (L+N+PE); 4x(1-2.5) (L1+L+N+PE) для исполнения с подогревом

Мощность подогрева, Вт:

8

Проекционное расстояние, м:

1-10; опционально 2-20

Структура условного обозначения

ВЭЛАН-ПРОЕКТОР-Х1-СД.Л.Х2-Х3-X4/X5-X6-Х7

ВЭЛАН-ПРОЕКТОР — взрывозащищенный проекционный светильник.

Х1-Ш — рудничное исполнение (оборудование группы I для применения в шахтах и рудниках).
В случае исполнения для остальных отраслей промышленности (электрооборудование группы II), индекс не указывается.
СД.Л. — тип источника света: светодиоды.
Х2 — мощность применяемого светодиодного чипа: 15 Вт, опционально 30 Вт.
Х3 — информационное изображение. Изображение выполняется по заказу.
Х4 — индекс, указывающий на цвет букв информационной надписи, в случае заказа проектора, проецирующего надпись: Б — белый, К — красный, Ж — желтый, С — синий, З — зеленый, Ч — черный.
В том случае, если требуется другое изображение, индекс не указывается.
Х5 — индекс, указывающий на цвет фона информационной надписи, в случае заказа проектора, проецирующего надпись: Б — белый, К — красный, Ж — желтый, С — синий, З — зеленый, Ч — черный.
В том случае, если требуется другое изображение, индекс не указывается.
Х6 — индекс, указывающий на наличие подогрева: П.
В том случае, если подогрев не требуется, индекс не указывается.
Х7 — вид климатического исполнения и категория размещения по ГОСТ 15150: УХЛ1 — для исполнения с подогревом, УХЛ4 — для исполнения без подогрева.

Пример формулировки заказа:

взрывозащищенный проекционный светильник мощностью 15 Вт, с проецируемой надписью «ВЫХОД» выполненной белыми буквами на зеленом фоне, климатического исполнения и категории размещения УХЛ4:

ВЭЛАН-ПРОЕКТОР-СД.Л.15-«ВЫХОД»-Б/З-УХЛ4

Габаритные и присоединительные размеры

	*Материал*	*Масса, кг*
ВЭЛАН-ПРОЕКТОР-Ш	ЦОА1	11
ВЭЛАН-ПРОЕКТОР	АК12	5,5
