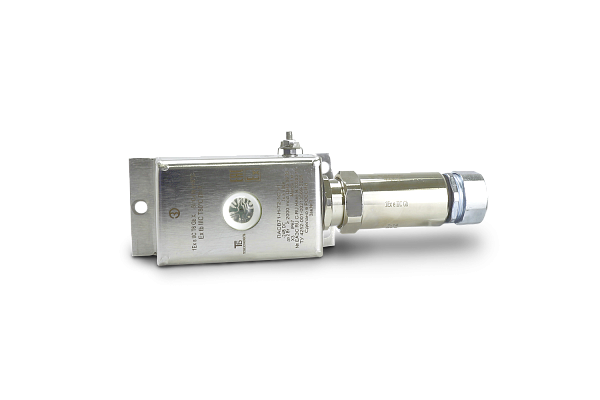

Пост аварийной сигнализации световой миниатюрный ПАСВ71-Н

Назначение

Посты ПАСВ71-Н предназначены для работы в цепях переменного или постоянного тока. Посты типа ПАСВ71-Н предназначены для световой аварийной и предупреждающей сигнализации при размещении их в стационарных установках и на подвижных транспортных средствах с маркировкой взрывозащиты 1Ex s IIC T6 Gb Х, Ex tb IIIC T80°C Db Х, и предназначены для эксплуатации во взрывоопасных зонах, наружных и внутренних установок.

Особенности

Корпус выполнен из нержавеющей стал.
Посты имеют несколько режимов работы (непрерывный; повторно-кратковременный).
Конструкция является неразборной, пост залит эпоксидным компаундом.
По желанию заказчика световой индикатор может быть различного цвета свечения (красного, желтого, зеленого).

Конструкция

Пост сигнализации типа ПАСВ71-Н состоит из корпуса, который залит эпоксидным компаундом.

В пост встроен световой индикатор, который служит для подачи световых сигналов. Кабель для подключения выведен и имеет длину 1м. Внутри корпуса находится блок электронных преобразований, который служит для формирования световых сигналов в заданном режиме.

Связаться с нами

СЕРТИФИКАТЫ

ТР ТС 012 ПАСВ71-Н РВ

Назначение

Посты ПАСВ71-Н предназначены для работы в цепях переменного или постоянного тока. Посты типа ПАСВ71-Н предназначены для световой аварийной и предупреждающей сигнализации при размещении их в стационарных установках и на подвижных транспортных средствах с маркировкой взрывозащиты 1Ex s IIC T6 Gb Х, Ex tb IIIC T80°C Db Х, и предназначены для эксплуатации во взрывоопасных зонах, наружных и внутренних установок.

Особенности

Корпус выполнен из нержавеющей стал.
Посты имеют несколько режимов работы (непрерывный; повторно-кратковременный).
Конструкция является неразборной, пост залит эпоксидным компаундом.
По желанию заказчика световой индикатор может быть различного цвета свечения (красного, желтого, зеленого).

Конструкция

Пост сигнализации типа ПАСВ71-Н состоит из корпуса, который залит эпоксидным компаундом.

В пост встроен световой индикатор, который служит для подачи световых сигналов. Кабель для подключения выведен и имеет длину 1м. Внутри корпуса находится блок электронных преобразований, который служит для формирования световых сигналов в заданном режиме.

Степень взрывозащиты:

1Ex sb IIC T6 Gb Х/Ex tb IIIC T80°C Db Х

Тип оборудования:

Пост сигнализации свето-звуковой

Степень защиты, IP:

67

Исполнение:

Зона 1

Тип питания:

АС/DC

Температура эксплуатации, ⁰С:

от -50⁰С до + 50⁰С

Номер технических условий:

ТУ 4252−001−00213569−2005

Климатическое исполнение:

ОМ1/У1

Номинальное напряжение, В:

24/230

Частота переменного тока, Гц:

50/60

Потребляемая мощность, Вт:

не более 2

Яркость по оси:

2000 Мкд

Материалы корпуса:

Нержавеющая сталь

Макисмальный рабочий ток, А:

не более 0,08

Условный ток короткого замыкания, А:

30

Рабочее время работы постов, ч:

не более 8

Структура условного обозначения

ПАСВ71-Н-Х1Х2−1С Х3

ПАСВ7 — пост аварийной сигнализации взрывозащищенный световой.

1 — один световой излучатель.

Н — нержавеющий корпус

Х1 — номинальное напряжение: переменного тока (50 или 60 Гц): 1 — 24В, 4 — 230В; постоянного тока: 7 — 24В.

Х2 — режим работы: 1 — непрерывный; 2 — повторно-кратковременный. 1Х — один световой сигнализатор: К — красный, Л — зеленый, Ж — желтый, С — синий.

Х3 — климатическое исполнение: У1, ОМ1.

Пример формулировки заказа:

пост световой аварийной сигнализации Взрывозащищенного, работающего в непрерывном режиме, на номинальное напряжение постоянного тока 24B, с источниками света (синего свечения), с маркировкой взрывозащиты 1Ех sb ІІC T6 Gb X/Ex tb IIIC 180°C DЬ Х климатическим исполнением и категорией размещения У1:

ПАСВ71-Н-71-1С У1

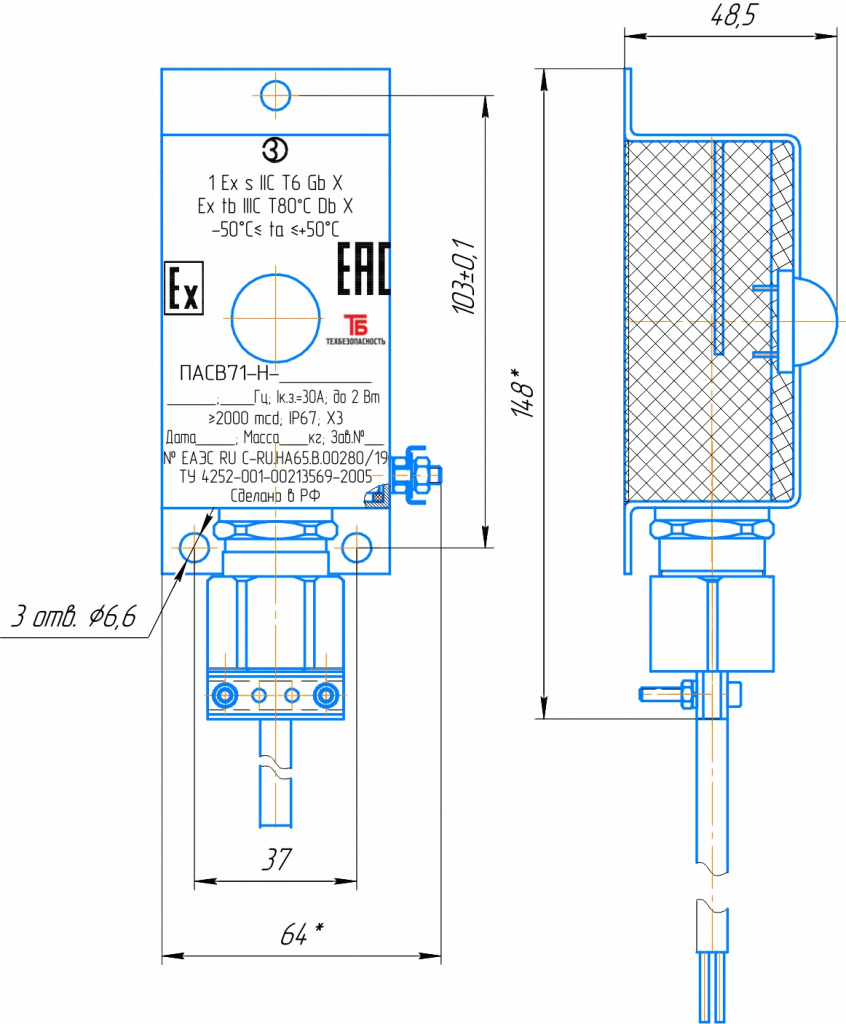

Габаритные и присоединительные размеры

Электрические схемы

Электрическая схема постов Электрическая схема постов
ПАСВ71-Н-Х1-1С ПАСВ71-Н-Х2-1С

(непрерывный режим) (повторно-кратковременный режим)
