Пост аварийной сигнализации ПАСВ3, ПАСВ4, ПАСВ5, ПАСВ6

Назначение

Посты аварийной сигнализации предназначены для предупреждающей и аварийной сигнализации при размещении их в стационарных установках и на подвижных транспортных средствах во взрывоопасных зонах и в угольных и сланцевых шахтах, опасных по газу и пыли:

сигнализация звуковая и световая у ПАСВ3 (1 Ех db IIC T6 Gb, Ex tb IIIC T80°C Db) и ПАСВ4 (РВ Ех db I Mb)
сигнализация световая у ПАСВ5 (1 Ех db IIC T6 Gb, Ex tb IIIC T80°C Db) и ПАСВ6 (РВ Ех db I Mb)

Особенности

Посты сигнализации обеспечивают возможность подачи световых и звуковых сигналов различной частоты.
Шесть светодиодных ламп светового блока поста обеспечивают возможность подачи различных по цвету световых сигналов.

Конструкция

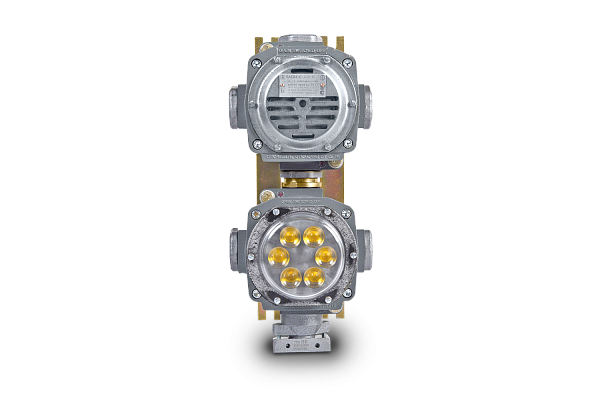

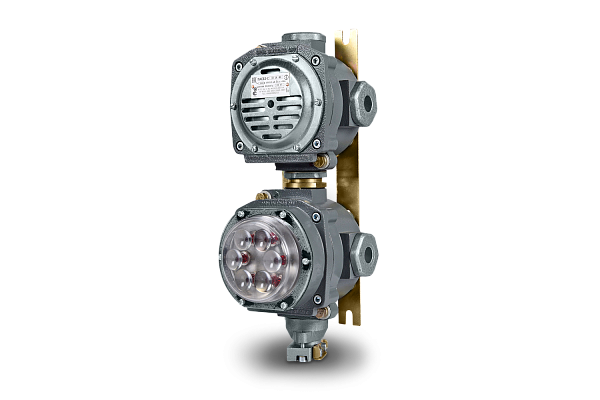

Посты аварийной сигнализации ПАСВ3 и ПАСВ4 состоят из устройства подачи звуковых сигналов и блока световой сигнализации. Они соединены между собой штуцером и винтами крепятся на две планки. В устройстве подачи звуковых сигналов расположен электромагнитный привод звуковой сигнализации.

В блоке световых сигналов расположены блок электронных преобразований, зажимы и светодиодных сигнальных лампы типа СКЛ18, находящихся под колпаком, который установлен на крышке блока световой сигнализации.

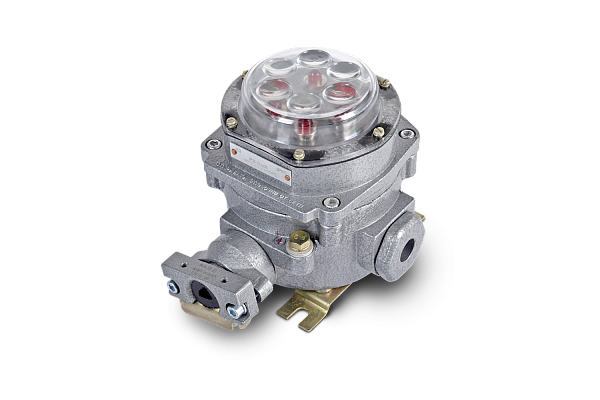

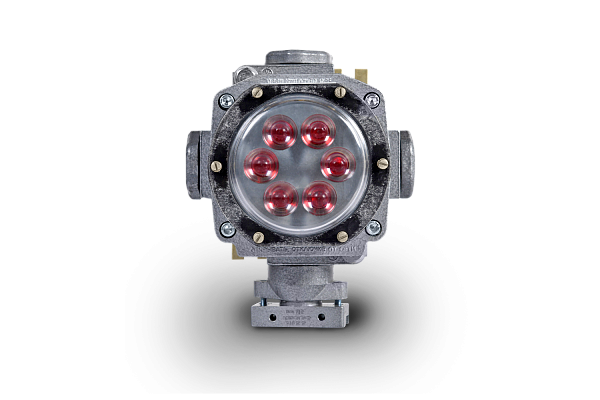

Посты могут иметь одинаковые красные лампы или лампы различного цвета свечения, одни из которых (Q1) зеленые или желтые, а другие (Q2) красные. Посты аварийной сигнализации ПАСВ5 и ПАСВ6 состоят из корпуса, крышки и кабельного ввода. В корпусе имеется отверстие под кабельный ввод для подведения цепи управления, закрытое заглушкой. В корпусе расположены блок электронных преобразований и зажимы. Электронный преобразователь коммутирует подачу электрического сигнала на блок световых сигналов, состоящий из полупроводниковых коммутаторных ламп типа СКЛ18. Коммутаторные лампы СКЛ18 защищены от внешнего воздействия колпаком, расположенном на крышке. При постоянном напряжении необходимо соблюдать полярность подключения управляющих сигналов. Посты могут иметь одинаковые красные лампы или лампы различного цвета свечения, одни из которых (Q1) зеленые или желтые, а другие (Q2) красные.

Связаться с нами

СЕРТИФИКАТЫ

ТР ТС 012 ПАСВ4 РВ

ДС 020 ПАСВ3, ПАСВ4, ПАСВ5, ПАСВ6

СС 012 ПАСВ3, ПАСВ4, ПАСВ5, ПАСВ6

Сейсмо ПАСВ3, ПАСВ4, ПАСВ5, ПАСВ6

СПБ ПАСВ3 ПАСВ4 ПАСВ5 ПАСВ6

СТО МР ПАСВ3 ПАСВ5

Назначение

Посты аварийной сигнализации предназначены для предупреждающей и аварийной сигнализации при размещении их в стационарных установках и на подвижных транспортных средствах во взрывоопасных зонах и в угольных и сланцевых шахтах, опасных по газу и пыли:

сигнализация звуковая и световая у ПАСВ3 (1 Ех db IIC T6 Gb, Ex tb IIIC T80°C Db) и ПАСВ4 (РВ Ех db I Mb)
сигнализация световая у ПАСВ5 (1 Ех db IIC T6 Gb, Ex tb IIIC T80°C Db) и ПАСВ6 (РВ Ех db I Mb)

Особенности

Посты сигнализации обеспечивают возможность подачи световых и звуковых сигналов различной частоты.
Шесть светодиодных ламп светового блока поста обеспечивают возможность подачи различных по цвету световых сигналов.

Конструкция

Посты аварийной сигнализации ПАСВ3 и ПАСВ4 состоят из устройства подачи звуковых сигналов и блока световой сигнализации. Они соединены между собой штуцером и винтами крепятся на две планки. В устройстве подачи звуковых сигналов расположен электромагнитный привод звуковой сигнализации.

В блоке световых сигналов расположены блок электронных преобразований, зажимы и светодиодных сигнальных лампы типа СКЛ18, находящихся под колпаком, который установлен на крышке блока световой сигнализации.

Посты могут иметь одинаковые красные лампы или лампы различного цвета свечения, одни из которых (Q1) зеленые или желтые, а другие (Q2) красные. Посты аварийной сигнализации ПАСВ5 и ПАСВ6 состоят из корпуса, крышки и кабельного ввода. В корпусе имеется отверстие под кабельный ввод для подведения цепи управления, закрытое заглушкой. В корпусе расположены блок электронных преобразований и зажимы. Электронный преобразователь коммутирует подачу электрического сигнала на блок световых сигналов, состоящий из полупроводниковых коммутаторных ламп типа СКЛ18. Коммутаторные лампы СКЛ18 защищены от внешнего воздействия колпаком, расположенном на крышке. При постоянном напряжении необходимо соблюдать полярность подключения управляющих сигналов. Посты могут иметь одинаковые красные лампы или лампы различного цвета свечения, одни из которых (Q1) зеленые или желтые, а другие (Q2) красные.

Степень взрывозащиты:

1 Ех db IIC T6 Gb/Ex tb IIIC T80°C DbРВ Ex db I Mb

Тип оборудования:

Пост сигнализации свето-звуковой

Степень защиты, IP:

66

Исполнение:

Зона 1/РВ

Тип питания:

АС/DC

Температура эксплуатации, ⁰С:

от -60⁰С до + 50⁰С

Номер технических условий:

ТУ 4252-001-00213569-2005

Способ установки:

Стационарный

Климатическое исполнение:

В2/ОМ1

Номинальное напряжение, В:

12/24/36/127/230/400

Частота переменного тока, Гц:

50/60

Вид источника звука:

Электромагнитный механизм

Потребляемая мощность, Вт:

ПАСВ3, 4 — 35; ПАСВ5, 6 — до 10

Яркость по оси:

200-500 Мкд

Режимы работы:

Комплексный

Цвет свечения:

Красный/Желтый/Зеленый

Материалы корпуса:

Алюминиевый сплав/Цинко-алюминиевый сплав

Уровень звукового давления сигнала по акустической оси на расстоянии 1м от мембраны (при 0,85-1,1Uh):

102±2дБ для ПАСВХ-С/106±2дБ для ПАСВХ-Г

Частотная характеристика сигналов, Гц:

200-2000

Номинальный ток, А:

ПАСВ3, 4 — до 3А; ПАСВ5, 6 — 0,2А A

Структура условного обозначения ПАСВ3, ПАСВ4

ПАСВ Х0-Х1-Х2 Х3-1 Х4 1 Х5-Х6

ПАСВ — пост аварийной сигнализации взрывозащищенный световой и звуковой.

Х0 — вид взрывозащиты: 3 — 1 Ех db IIC T6 Gb, Ex tb IIIC T80°C Db; 4 — РВ Ex d I Mb.

Х1 — тип исполнения: С — сирена, Г — горн.

Х2 — номинальное напряжение:

— для ПАСВ3: переменного тока (50 или 60 Гц): 1 — 24В; 2 — 36В; 3 — 230В; 4 — 400В; 7 — 127В; постоянного тока: 5 — 24В; 6 — 230В; 10 — 12В;

— для ПАСВ4: переменного тока (50 или 60 Гц): 1 — 24В; 2 — 36В; 3 — 230В; 7 — 127В; постоянного тока: 5 — 24В; 6 — 230В; 10 — 12В.

Х3 — режимы работы: 3 — комплексный, 5 — комплексный-2.

Х4 — цвет свечения первого светового сигнализатора: Л — зеленый, Ж — желтый, К — красный.

Х5 — цвет свечения второго светового сигнализатора: К — красный.

Х6 — климатическое исполнение и категория размещения: В2, ОМ1.

Пример формулировки заказа:

пост аварийной сигнализации свето-звукового взрывозащищенного ПАСВЗ с маркировкой взрывозащиты 1Ex db IIC T6 Gb, Ex tb IIIC T80°C Db, с комплексным режимом работы и одним световым источником красного свечения на номинальное напряжение переменного тока 230B:

ПАСВ3-С-33-1K-B2

Структура условного обозначения ПАСВ5, ПАСВ6

ПАСВ Х0-Х1X2-1X3X4 — Х5

ПАСВ — пост аварийной сигнализации взрывозащищенный световой.

Х0 — вид взрывозащиты: 5 -1Ex db IIC T6 Gb, Ex tb IIIC T80°C Db, 6 — PB Ex db I Mb.

Х1 — номинальное напряжение:

— для ПАСВ5: переменного тока (50 или 60 Гц): 1- 24B; 2-36B; 3 — 230B; 4 400B; 7- 127B; постоянного тока: 5- 24B; 6 230В; 10-12B;

— для ПАСВ6: переменного тока (50 или 60 Гц): 1-24B; 2-36B; 3- 230В; 7 — 127B; постоянного тока: 5-24B; 6-230B; 10-12B.

Х2 — режимы работы:1 — непрерывный, 2 — повторно — кратковременный, 3 — комплексный-2.

X3 — цвет свечения первого светового сигнализатора: Л — зеленый, Ж — желтый, К- красный.

Х4 — цвет свечения второго светового сигнализатора: К — красный.

Х5 — климатическое исполнение и категория размещения: В2, ОМ1.

Пример формулировки заказа:

пост аварийной сигнализации светового взрывозащищенного с маркировкой взрывозащиты 1Ex db IIC T6 Gb, Ex tb IIIC T80°C Db на номинальное напряжение переменного тока 230В для непрерывного режима работы одним источником света красного свечения:

ПАСВ5-31-1К-B2

Габаритные и присоединительные размеры

ПАСВ3 и ПАСВ4 ПАСВ5 и ПАСВ6
Габариты - ПАСВ3 и ПАСВ4.jpg Габариты - ПАСВ5 и ПАСВ6.jpg

Электрические схемы

ПАСВ3-Х-Х3-1Х В2, ПАСВ4-Х-Х3-1Х В2 ПАСВ3-Х-Х5-1Х1Х В2, ПАСВ4-Х-Х5-1Х1Х В2

Схемы - ПАСВ3-Х-Х3-1Х В2, ПАСВ4-Х-Х3-1Х В2.jpg

Схемы - ПАСВ3-Х-Х5-1Х1Х В2, ПАСВ4-Х-Х5-1Х1Х В2.jpg

П.1 Чтобы сработала вторая (S2) или третья (S3) ступени сигнализации, должна сработать первая ступень сигнализации S1, так как она одновременно
является питанием платы.

ПАСВ5-Х1-1Х В2, ПАСВ6-Х1-1Х В2 ПАСВ5-Х2-1Х В2, ПАСВ6-Х2-1Х В2
(режим непрерывный) (режим повторно-кратковременный)

ПАСВ5-Х3-1Х1Х В2, ПАСВ6-Х3-1Х1Х В2
(режим комплексный-2)

П.1 Чтобы сработала вторая (S2) или третья (S3) ступени сигнализации, должна сработать первая ступень сигнализации S1, так как она одновременно является питанием платы.
