Пост аварийной сигнализации ПАСВ1, ПАСВ1-М, ПАСВ2

Назначение

Посты предназначены для предупреждающей и аварийной сигнализации при размещении их в стационарных установках и на подвижных транспортных средствах во взрывоопасных зонах:

ПАСВ1 и ПАСВ1-М — сигнализация звуковая и световая;
ПАСВ2 — сигнализация световая.

Особенности

В постах сигнализации есть возможность получать звуковые сигналы, отличающиеся частотой и прерывистостью.
При необходимости можно обеспечить отключение звукового сигнала через 3 минуты после срабатывания.

Конструкция

Пост аварийный сигнальный ПАСВ1 и ПАСВ1-М состоят из устройства подачи звуковых сигналов (на базе поста сигнального взрывозащищенного типа ПСВ-С) и блока световой сигнализации, пост ПАСВ2 является блоком световой сигнализации.

Конструкция поста ПАСВ1:

Блок световой сигнализации подключен к ПСВ-С проводом, заключенным в металлорукав. В корпусе ПСВ расположены электромагнитный привод звуковой сигнализации, блок электронных преобразований и контактные зажимы. Блок световых сигналов состоит из светодиодных сигнальных ламп типа СКЛ18, находящихся под колпаком, который расположен на крышке блока световой сигнализации.

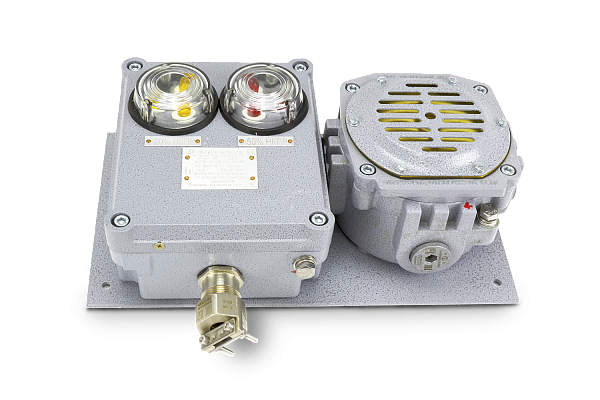

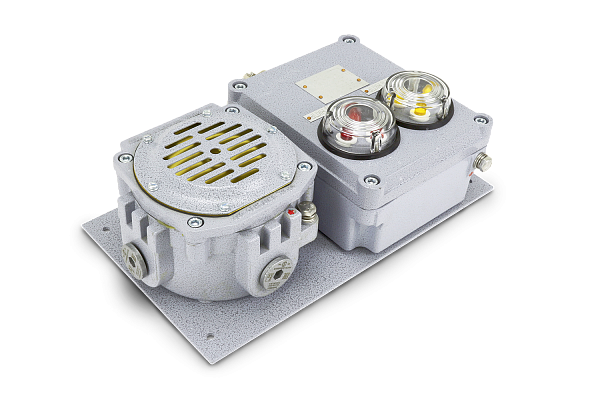

Конструкция поста ПАСВ1-М:

Посты состоят из устройства подачи звуковых сигналов 1 и блока световой сигнализации 2. Они соединены между собой штуцером 3 и винтами крепятся на панели 7. В устройстве подачи звуковых сигналов расположен электромагнитный привод звуковой сигнализации. В блоке световой сигнализации 2 находится ввод 5 для подачи управляющих сигналов. Посты имеют один фонарь красного свечения или два фонаря свечения, один из которых зеленого или желтого свечения, а другой — красного свечения.

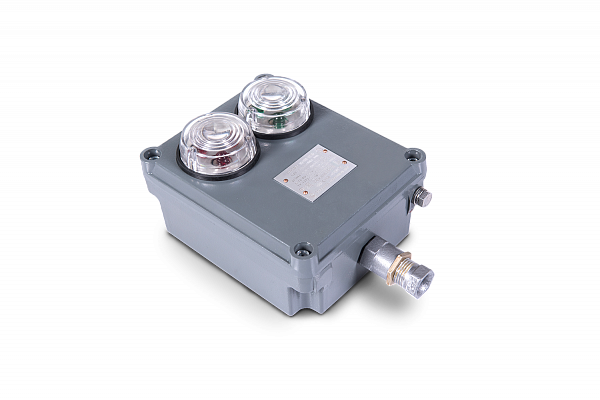

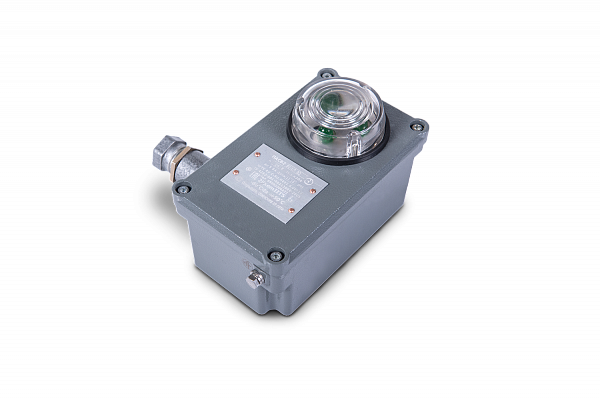

Конструкция поста ПАСВ2:

Пост состоит из корпуса, крышки и кабельного ввода. В корпусе расположены блок электронных преобразований и четыре зажима. Электронный преобразователь коммутирует подачу электрического сигнала на блок световых сигналов с интервалом между сигналами 0,5−1сек.

В зависимости от исполнения поста на крышке располагаются один или два блока световых сигналов. При постоянном напряжении необходимо соблюдать полярность подключения источника питания. В постах применена схема подавления наводок в управляющих цепях.

Благодаря применению схемы подавления наводок обеспечивается возможность одновременной прокладки цепей питания и сигнальных цепей управления.

Связаться с нами

СЕРТИФИКАТЫ

ДС 020 ПАСВ1, ПАСВ-1М, ПАСВ2

СС 012 ПАСВ1, ПАСВ1-М, ПАСВ2

Сейсмо ПАСВ1, ПАСВ1-М, ПАСВ2

СТО МР ПАСВ1 ПАСВ1-М ПАСВ2

СПБ ПАСВ1 ПАСВ1-М ПАСВ2

Назначение

Посты предназначены для предупреждающей и аварийной сигнализации при размещении их в стационарных установках и на подвижных транспортных средствах во взрывоопасных зонах:

ПАСВ1 и ПАСВ1-М — сигнализация звуковая и световая;
ПАСВ2 — сигнализация световая.

Особенности

В постах сигнализации есть возможность получать звуковые сигналы, отличающиеся частотой и прерывистостью.
При необходимости можно обеспечить отключение звукового сигнала через 3 минуты после срабатывания.

Конструкция

Пост аварийный сигнальный ПАСВ1 и ПАСВ1-М состоят из устройства подачи звуковых сигналов (на базе поста сигнального взрывозащищенного типа ПСВ-С) и блока световой сигнализации, пост ПАСВ2 является блоком световой сигнализации.

Конструкция поста ПАСВ1:

Блок световой сигнализации подключен к ПСВ-С проводом, заключенным в металлорукав. В корпусе ПСВ расположены электромагнитный привод звуковой сигнализации, блок электронных преобразований и контактные зажимы. Блок световых сигналов состоит из светодиодных сигнальных ламп типа СКЛ18, находящихся под колпаком, который расположен на крышке блока световой сигнализации.

Конструкция поста ПАСВ1-М:

Посты состоят из устройства подачи звуковых сигналов 1 и блока световой сигнализации 2. Они соединены между собой штуцером 3 и винтами крепятся на панели 7. В устройстве подачи звуковых сигналов расположен электромагнитный привод звуковой сигнализации. В блоке световой сигнализации 2 находится ввод 5 для подачи управляющих сигналов. Посты имеют один фонарь красного свечения или два фонаря свечения, один из которых зеленого или желтого свечения, а другой — красного свечения.

Конструкция поста ПАСВ2:

Пост состоит из корпуса, крышки и кабельного ввода. В корпусе расположены блок электронных преобразований и четыре зажима. Электронный преобразователь коммутирует подачу электрического сигнала на блок световых сигналов с интервалом между сигналами 0,5−1сек.

В зависимости от исполнения поста на крышке располагаются один или два блока световых сигналов. При постоянном напряжении необходимо соблюдать полярность подключения источника питания. В постах применена схема подавления наводок в управляющих цепях.

Благодаря применению схемы подавления наводок обеспечивается возможность одновременной прокладки цепей питания и сигнальных цепей управления.

Степень взрывозащиты:

1Ex db mb IIC T5 Gb/Ex tb IIIC T95°C Db; 1Ex eb mb IIC T5 Gb/Ex tb IIIC T95°C Db

Степень защиты, IP:

66

Исполнение:

Зона 1

Тип питания:

АС/DC

Температура эксплуатации, ⁰С:

от -60⁰С до + 50⁰С

Номер технических условий:

ТУ 4252-001-00213569-2005

Климатическое исполнение:

В2/ОМ1

Номинальное напряжение, В:

12/24/36/127/230/400

Частота переменного тока, Гц:

50/60

Потребляемая мощность, Вт:

8/35

Яркость по оси:

200-500 Мкд

Режимы работы:

Комплексный

Цвет свечения:

Красный/Желтый/Зеленый

Материалы корпуса:

Алюминиевый сплав

Уровень звукового давления сигнала по акустической оси на расстоянии 1м от мембраны (при 0,85-1,1Uh):

102±2дБ

Частотная характеристика сигналов, Гц:

200-2000

Номинальный ток, А:

до 3 A

Структура условного обозначения ПАСВ1, ПАСВ1-М

ПАСВ1-М-Х1 Х2-1 Х3 1 Х4 Х5

ПАСВ1 — пост аварийной сигнализации взрывозащищенный световой и звуковой.

М — индекс указывающий на модернизированное исполнение ПАСВ1. Индекс не указывается при заказе простого ПАСВ1.

Х1 — номинальное напряжение:

— переменного тока (50 или 60 Гц): 1 — 24В; 2 — 36В; 3 — 230В; 4 — 400В; 7 — 127В;

— постоянного тока: 5 — 24В; 6 — 230В; 10 — 12В.

Х2 — режимы работы: 3 — комплексный, 4 — комплексный 1, 5 — комплексный 2, 6 — комплексный 3.

Х3 — цвет свечения первого светового сигнализатора Q1: Л — зеленый, Ж — желтый, К — красный.

Х4 — цвет свечения второго светового сигнализатора Q2: К — красный

Х5 — климатическое исполнение и категория размещения — В2, ОМ1.

Пример формулировки заказа:

пост аварийной сигнализации свето-звукового взрывозащищенного ПАСВ1-М с комплексным режимом работы и одним световым источником красного свечения на номинальное напряжение переменного тока 230В с цепями управления 230В переменного тока:

ПАСВ1-М-33−1К-В2

Структура условного обозначения ПАСВ2

ПАСВ2- Х1 Х2 1 Х3 1 Х4 Х5

ПАСВ2 — пост аварийной сигнализации взрывозащищенный световой.

Х1 — номинальное напряжение:

— переменного тока (50 или 60 Гц): 1 — 24В; 2 — 36В; 3 — 230В; 4 — 400В; 7 — 127В;

— постоянного тока: 5 — 24В; 6 — 230В; 10 — 12В.

Х2 — режимы работы: 1 — непрерывный, 2 — повторно-кратковременный, 3 — комплексный 2.

Х3 — цвет свечения первого светового сигнализатора Q1: К — красный.

Х4 — цвет свечения второго светового сигнализатора: Л — зеленый, Ж — желтый.

Х5 — климатическое исполнение и категория размещения — В2, ОМ1.

Пример формулировки заказа:

— пост аварийной сигнализации светового взрывозащищенного на номинальное напряжение переменного тока 230В для непрерывного режима работы с одним источником света красного свечения:

ПАСВ2−31−1К-В2

— пост аварийной сигнализации светового взрывозащищенного на номинальное напряжение переменного тока 230В для повторно-кратковременного режима работы с одним источником света красного свечения, одним источником света желтого свечения:

ПАСВ2−32−1К1Ж-В2

Габаритные и присоединительные размеры

ПАСВ1-Х3-1К, ПАСВ1-Х4-1К ПАСВ1-Х5-1Х1Х, ПАСВ1-Х6-1Х1Х

Габариты - ПАСВ1-Х3-1К, ПАСВ1-Х4-1К.jpg Габариты - ПАСВ1-Х5-1Х1Х, ПАСВ1-Х6-1Х1Х.jpg

ПАСВ1-М-Х3, ПАСВ1-М-Х4
Габариты - ПАСВ1-М-Х3, ПАСВ1-М-Х4 (1).jpg

Габариты - ПАСВ1-М-Х3, ПАСВ1-М-Х4 (2).jpg

ПАСВ1-М-Х5-1Х1Х, ПАСВ1-М-Х6-1Х1Х

Пост ПАСВ2 с одним источником света Пост ПАСВ2 с двумя источниками света

Габариты - Пост ПАСВ2 с одним источником света.jpg

Габариты - Пост ПАСВ2 с двумя источниками света.jpg

Электрические схемы

ПАСВ1-Х3-1Х В2 ПАСВ1-Х4-1Х В2

П.1 Чтобы сработала вторая (S2) или третья (S3) ступени сигнализации, должна сработать первая ступень сигнализации S1, так как она одновременно является питанием платы.

ПАСВ1-Х5-1Х1Х В2, ПАСВ1-Х6-1Х1Х В2

П.1 Чтобы сработала вторая (S2) или третья (S3) ступени сигнализации, должна сработать первая ступень сигнализации S1, так как она одновременно является питанием платы.

ПАСВ1-М-Х3 ПАСВ1-М-103

П.1 Чтобы сработала вторая (S2) или третья (S3) ступени сигнализации, должна сработать первая ступень сигнализации S1, так как она одновременно является питанием платы.

ПАСВ1-М-Х5-1Х1Х, ПАСВ1-М-Х6-1Х1Х

Схемы - ПАСВ1-М-Х5-1Х1Х, ПАСВ1-М-Х6-1Х1Х.jpg

ПАСВ2-Х1-1Х В2 (с одним световым ПАСВ2-Х2-1Х В2 (с одним световым источником

источником, режим — непрерывный) режим — повторно-кратковременный)
Схемы - ПАСВ2-Х1-1Х В2 (с одним световым источником, режим - непрерывный).jpg

Схемы - ПАСВ2-Х2-1Х В2 (с одним световым источником, режим - повторно-кратковременный).jpg

ПАСВ2-Х1-1Х1Х В2 (с двумя световыми ПАСВ2-Х2-1Х1Х В2
источниками, режим — непрерывный) (с двумя световыми источниками,

режим — повторно-кратковременный)
Схемы - ПАСВ2-Х1-1Х1Х В2 (с двумя световыми источниками, режим - непрерывный).jpg

Схемы - ПАСВ2-Х2-1Х1Х В2 (с двумя световыми источниками, режим - повторно-кратковременный).jpg

ПАСВ2-Х3-1Х1Х В2, режим комплексный-2

Схемы - ПАСВ2-Х3-1Х1Х В2, режим комплексный-2.jpg

П.1. Чтобы сработала вторая (S2) или третья (S3) ступени сигнализации, должна сработать первая ступень сигнализации S1, так как она одновременно является питанием платы.
