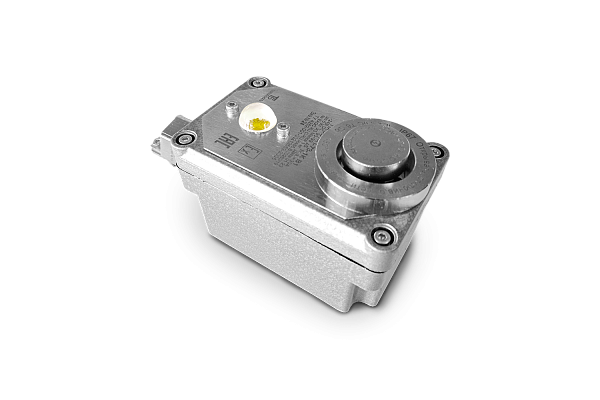

Пост аварийной сигнализации ПАСВ1-П

Назначение

Посты ПАСВ1-П предназначены для звуковой и световой аварийной и предупреждающей сигнализации при размещении их в стационарных установках и на подвижных транспортных средствах с маркировкой взрывозащиты 1Ex sb IIC T6 Gb, Ex tb IIIC T80°C Db, и предназначены для эксплуатации во взрывоопасных зонах, наружных и внутренних установок согласно главе 7.3 «Правил устройства электроустановок», и другим нормативно- техническим документам, определяющим применяемость электрооборудования во взрывоопасных зонах.

Особенности

В постах сигнализации есть возможность получать звуковые сигналы, отличающиеся частотой и прерывистостью.
При необходимости можно обеспечить отключение звукового сигнала через 3 минуты после срабатывания.

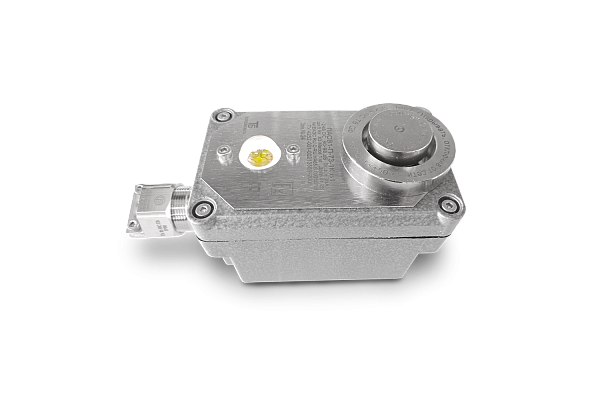

Конструкция

На крышке коробки установлены пьезодинамик и светодиод с несколькими кристаллами разного цвета свечения. С внутренней стороны крышки пьезодинамик и светодиод залиты компаундом. Внутри корпуса так же находятся блок электронного преобразования и подсоединительные зажимы.

В корпус установлены кабельный ввод и болты заземления.

Связаться с нами

СЕРТИФИКАТЫ

Назначение

Посты ПАСВ1-П предназначены для звуковой и световой аварийной и предупреждающей сигнализации при размещении их в стационарных установках и на подвижных транспортных средствах с маркировкой взрывозащиты 1Ex sb IIC T6 Gb, Ex tb IIIC T80°C Db, и предназначены для эксплуатации во взрывоопасных зонах, наружных и внутренних установок согласно главе 7.3 «Правил устройства электроустановок», и другим нормативно- техническим документам, определяющим применяемость электрооборудования во взрывоопасных зонах.

Особенности

В постах сигнализации есть возможность получать звуковые сигналы, отличающиеся частотой и прерывистостью.
При необходимости можно обеспечить отключение звукового сигнала через 3 минуты после срабатывания.

Конструкция

На крышке коробки установлены пьезодинамик и светодиод с несколькими кристаллами разного цвета свечения. С внутренней стороны крышки пьезодинамик и светодиод залиты компаундом. Внутри корпуса так же находятся блок электронного преобразования и подсоединительные зажимы.

В корпус установлены кабельный ввод и болты заземления.

Степень взрывозащиты:

1Ex sb IIC T6 Gb/Ex tb IIIC T80°C Db

Тип оборудования:

Пост сигнализации свето-звуковой

Степень защиты, IP:

67

Исполнение:

Зона 1

Тип питания:

АС/DC

Температура эксплуатации, ⁰С:

от -60⁰С до + 50⁰С

Номер технических условий:

ТУ 4252-001-00213569-2005

Масса, кг:

0,94

Способ установки:

Стационарный

Климатическое исполнение:

В1/ОМ1

Номинальное напряжение, В:

6/12/24/36/127/230

Частота переменного тока, Гц:

50/60

Потребляемая мощность, Вт:

не более 5

Яркость по оси:

1500мкд

Режимы работы:

Совмещенный

Цвет свечения:

Красный/Желтый/Зеленый

Материалы корпуса:

Пластик

Уровень звукового давления сигнала по акустической оси на расстоянии 1м от мембраны (при 0,85-1,1Uh):

90-98дБ

Частотная характеристика сигналов, Гц:

1500-4500/2500-3500

Макисмальный рабочий ток, А:

не более 0,2

Условный ток короткого замыкания, А:

30

Рабочее время работы постов, ч:

не более 8

Структура условного обозначения

ПАСВ1-П-Х1 Х2-1 Х3 1 Х4 Х5

ПАСВ1-П – пост аварийной сигнализации взрывозащищенный световой и звуковой с применением пьезокерамического динамика.

Х1 – номинальное напряжение:

— переменного тока (50 или 60 Гц): 1 — 24В, 2 — 36В, 3 -127В, 4 — 230В;

— постоянного тока — 5 – 6В, 6 – 12В; 7 – 24В.

Х2 – режимы работы: 3 – совмещенный, 4 – совмещенный 1, 5 – совмещенный 2, 6 – совмещенный 3.

Х3 – цвет свечения первого светового сигнализатора: Л – зеленый, Ж – желтый.

Х4 – цвет свечения второго светового сигнализатора: К – красный.

Х5 – климатическое исполнение В1, ОМ1.

Пример формулировки заказа:

пост аварийной сигнализации светового и звукового взрывозащищенного, работающего в совмещенном — 2 режиме, на номинальное напряжение переменного тока 127В с одним источником света зеленого свечения и одним источником света красного свечения климатического исполнения В1:

— для внутрироссийских поставок: ПАСВ1-П-35-1Л1К В1;

— для поставок на экспорт: ПАСВ1-П-35-1Л1К В1 — Экспорт

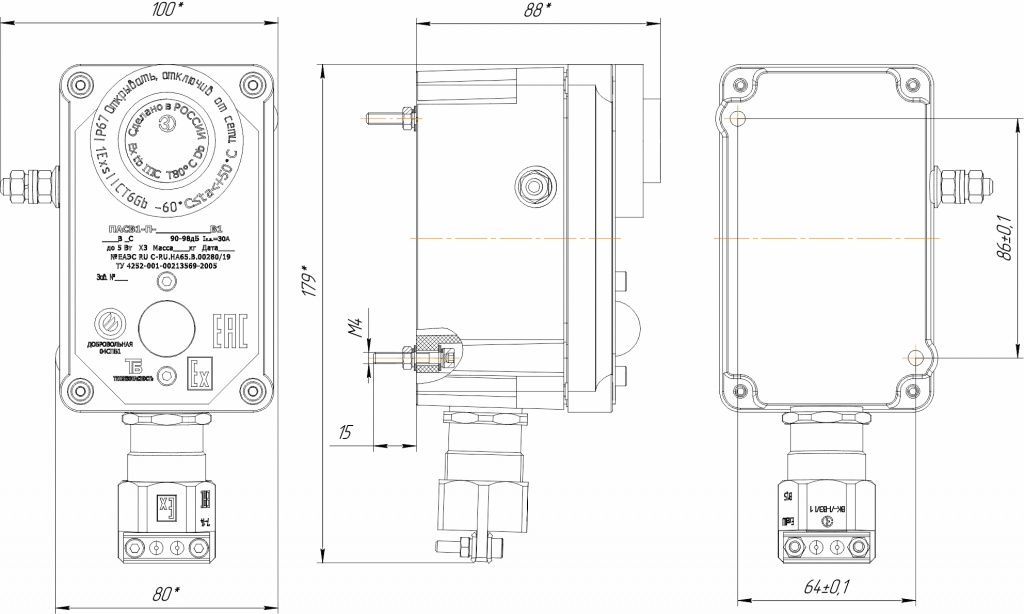

Габаритные и присоединительные размеры

Электрические схемы

ПАСВ1-П-ХХ-1Х1Х

Электрическая схема соединений постов ПАСВ1-П-Х3-1Х В1 (режим — совмещенный)

Электрическая схема соединений постов ПАСВ1-П-Х5-1Х1Х В1 (режим — совмещенный-2) и
ПАСВ1-П-Х6-1Х1Х В1 (режим — совмещенный-3)

ПАСВ1-П-Х4-1Х

Режим работы постов ПАСВ1-П-Х3-1К (режим совмещенный)

№ *клеммного зажима*	*Обозначение*	*Назначение*	*Режим работы* *пьезокерамического динамика*	*Режим работы* *светового сигнализатора Q1*	*Цвет* *светового сигнализатора Q1*
1	N	Нейтраль сети	Несущие частоты 1500-4500 Гц с частотой модуляции 1Гц	Повторно-кратковременный 1 Гц	Красный
2	Lпит.1	Первая ступень сигнализации	Несущие частоты 1500-4500 Гц с частотой модуляции 1Гц	Повторно-кратковременный 1 Гц
3	L2	Вторая ступень сигнализации	Несущие частоты 2400-2900 Гц с частотой модуляции 2 Гц	Повторно-кратковременный 2 Гц
4	L3	Третья ступень сигнализации	Несущие частоты 2500-3500 Гц с частотой модуляции 4 Гц	Непрерывный
