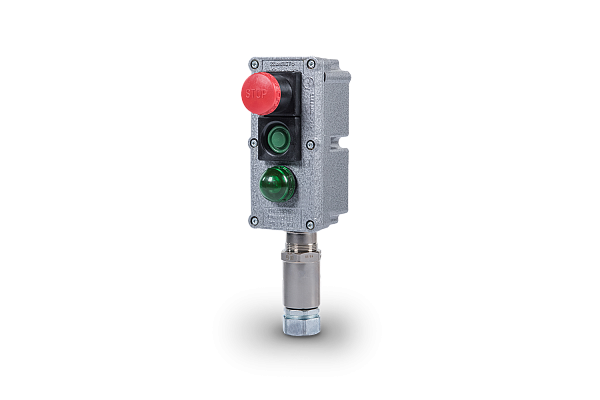

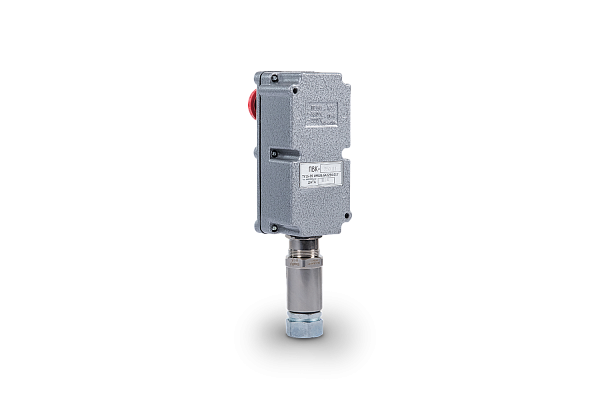

Пост управления кнопочный с индикацией ПВК

Назначение

Посты предназначены для дистанционного управления электроприводами машин и механизмов в стационарных установках и на подвижных средствах наземного, морского транспорта, где они приводятся в действие вручную оператором, а также для сигнализации, связанной с названными электроприводами, либо другими электротехническими устройствами. Посты с маркировкой взрывозащиты 1Ex db eb IIC T6 Gb/Ex tb IIIC T80°C Db, 2Ex db еc IICT6 Gc/Ex tс IIIC T80°C Dс, предназначены для эксплуатации во взрывоопасных зонах производств, средствах транспорта и хранения продуктов химической, нефтеперерабатывающей, газовой и других отраслей промышленности.

Особенности

Наличие индикаторных ламп.

Грибовидная кнопка «Стоп» имеет механизм фиксации.

По умолчанию комплектуются кабельными вводами ВК12.

Посты ПВК с индикацией исполнения B1 предназначены для эксплуатации в атмосфере типа IV приморско-промышленной.

Конструкция

Оболочка постов ПВК с индикацией изготовлена из премикса и состоит из корпуса и крышки. Внутри оболочки на крышку установлены один или два (соответственно для одно- или двухкнопочных постов) контактных блока, обеспечивающих коммутацию электрических цепей, и световой индикатор.

Привод кнопки «Стоп» — грибовидный с самофиксацией (либо без самофиксации по спецзаказу), привод «Пуск» — цилиндрический без самофиксации. Основным исполнительным органом постов являются блоки контактные. Блоки имеют один нормально разомкнутый (1НР) и один нормально замкнутый (1НЗ) контакты. Контактные зажимы блоков допускают присоединение двух проводов сечением до 2,5 мм² каждый или одного провода сечением до 4 мм².

По умолчанию посты комплектуются кабельными вводами ВК12 (2 шт.). Посты управления могут комплектоваться по требованию заказчика одним или двумя вводами других типов, имеющих маркировку взрывозащиты, соответствующую уровню и виду взрывозащиты постов.

Масса постов ПВК-15, 18 с индикацией не более 1,0 кг, ПВК-25, 28 с индикацией не более 1,4 кг.

Связаться с нами

СЕРТИФИКАТЫ

Сейсмо ПВК с индикацией

СС ТР ТС 012 устройства коммутации00330.24

СПБ ПВК с индикацией

Назначение

Посты предназначены для дистанционного управления электроприводами машин и механизмов в стационарных установках и на подвижных средствах наземного, морского транспорта, где они приводятся в действие вручную оператором, а также для сигнализации, связанной с названными электроприводами, либо другими электротехническими устройствами. Посты с маркировкой взрывозащиты 1Ex db eb IIC T6 Gb/Ex tb IIIC T80°C Db, 2Ex db еc IICT6 Gc/Ex tс IIIC T80°C Dс, предназначены для эксплуатации во взрывоопасных зонах производств, средствах транспорта и хранения продуктов химической, нефтеперерабатывающей, газовой и других отраслей промышленности.

Особенности

Наличие индикаторных ламп.

Грибовидная кнопка «Стоп» имеет механизм фиксации.

По умолчанию комплектуются кабельными вводами ВК12.

Посты ПВК с индикацией исполнения B1 предназначены для эксплуатации в атмосфере типа IV приморско-промышленной.

Конструкция

Оболочка постов ПВК с индикацией изготовлена из премикса и состоит из корпуса и крышки. Внутри оболочки на крышку установлены один или два (соответственно для одно- или двухкнопочных постов) контактных блока, обеспечивающих коммутацию электрических цепей, и световой индикатор.

Привод кнопки «Стоп» — грибовидный с самофиксацией (либо без самофиксации по спецзаказу), привод «Пуск» — цилиндрический без самофиксации. Основным исполнительным органом постов являются блоки контактные. Блоки имеют один нормально разомкнутый (1НР) и один нормально замкнутый (1НЗ) контакты. Контактные зажимы блоков допускают присоединение двух проводов сечением до 2,5 мм² каждый или одного провода сечением до 4 мм².

По умолчанию посты комплектуются кабельными вводами ВК12 (2 шт.). Посты управления могут комплектоваться по требованию заказчика одним или двумя вводами других типов, имеющих маркировку взрывозащиты, соответствующую уровню и виду взрывозащиты постов.

Масса постов ПВК-15, 18 с индикацией не более 1,0 кг, ПВК-25, 28 с индикацией не более 1,4 кг.

Степень взрывозащиты:

1Ex db eb IIC T6 Gb/Ex tb IIIC T80°C Db;2Ex db ec IIC T6 Gc/Ex tс IIIC T80°C Dс

Степень защиты, IP:

66

Исполнение:

Зона 1/Зона 2

Тип питания:

АС/DC

Температура эксплуатации, ⁰С:

от -10⁰С до + 45⁰С/от -40⁰С до + 40⁰С/от -60⁰С до + 40⁰С/от -60⁰С до + 45⁰С/от -60⁰С до + 50⁰С

Номер технических условий:

ТУ 3424-002- 00213569-2007

Климатическое исполнение:

В1/ОМ1/Т1/У1/УХЛ1/ХЛ1

Номинальное напряжение, В:

230/400

Частота переменного тока, Гц:

50/60

Комплектация кнопками:

Грибовидная кнопка с самофиксацией (2NO)

Материалы корпуса:

Пластик

Высота над уровнем моря, м:

не более 4300

Номинальный ток, А:

16 A

Структура условного обозначения

ПВК-Х1 Х2-Х3-Х4-Х5

ПВК— пост управления взрывозащищенный кнопочный.

Х1— исполнение по количеству кнопок: 1 или 2.

Х2— маркировка взрывозащиты:

5 — 2Ex db ec IIC T6 Gc/Ex tс IIIC T80°C Dс;

8 — 1Ex db eb IIC T6 Gb/Ex tb IIIC T80°C Db

Х3— исполнение по типу индикатора светового: 1Х(U) — где «Х» — цвет: К — красный, Л — зеленый, Ж — желтый, Р — оранжевый, С — синий, Б — белый; «U» — напряжение светодиодных ламп.

Х4— количество и тип кабельных вводов, сторона их установки по схеме dxn(X) – где «d» — тип, «n» — их количество (1 или 2) и «Х» — расположение на корпусе оболочки (В — сверху, сторона D (снизу) не указывается (по умолчанию). При применении вводов серии ВК-ВЭЛ указывается материал ввода, его тип и размер.

Х5 — вид климатического исполнения и категория размещения по ГОСТ 15150-69: У1, ХЛ1, УХЛ1, ОМ1, Т1, В1.

Пример формулировки заказа:

пост, содержащий две кнопки и индикатор зеленого цвета на 24В с маркировкой взрывозащиты 2Ex db еc IIC T6 Gc/Ex tс IIIC T80°C Dс с двумя кабельными вводами ВК12, климатического исполнения и категории размещения У1:

ПВК-25-1Л(24)-12х2-У1
