Пост управления кнопочный ПВК-ОЭАП-35х2

Назначение

Посты предназначены для дистанционного управления кранами, кран-балками, тельферами, козловыми кранами, подъемными платформами, промышленными подъемниками и другими подъемными механизмами.

Посты с маркировкой взрывозащиты 1Ex db eb IIC T6 Gb/Ex tb IIIC T80°C Db, 2Ex db ec IIC T6 Gc/Ex tс IIIC T80°C Dс предназначены для эксплуатации во взрывоопасных зонах производств, средствах транспорта и хранения продуктов химической, нефтеперерабатывающей, газовой и других отраслей промышленности.

Особенности

Грибовидная кнопка «Стоп» имеет механизм фиксации.

По желанию заказчика могут комплектоваться кронштейном либо ручками.

Возможность окрашивания в разные цвета.

Посты серии ПВК-ОЭАП-35х2 исполнения В1 предназначены для эксплуатации в атмосфере типа IV приморско-промышленной.

Конструкция

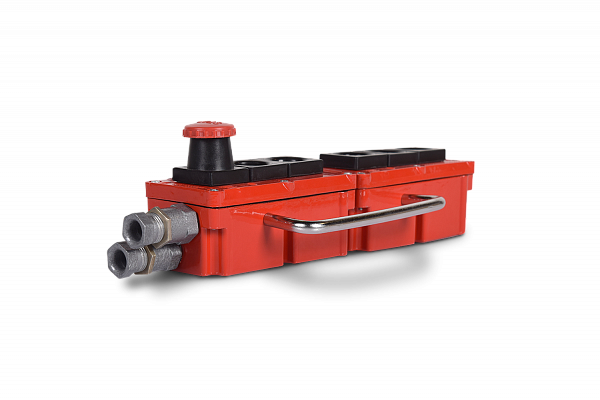

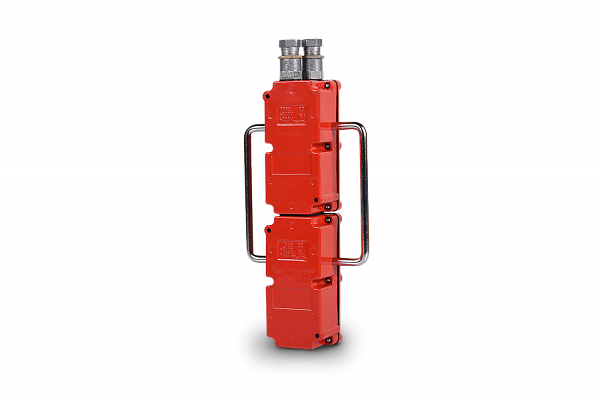

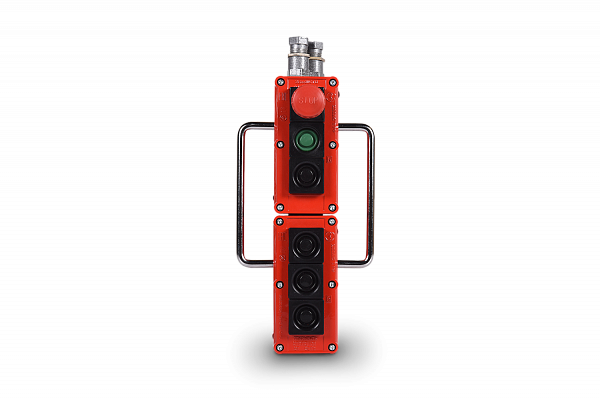

Пост ПВК состоит из двух соединенных оболочек, выполненных из пресс-материала, каждая из которых состоит из корпуса и крышки, соединенных друг с другом винтами. Внутри оболочки поста установлены компоненты:

Кнопки «Стоп» и «Пуск» с блоком контактным взрывозащищенным типа БКВ. Скобы с блоками БКВ крепятся на крышке винтами к приводным обоймам толкателя «Стоп» и обоймам толкателей «Пуск». Между обоймами и крышкой для защиты приводных устройств от пыли и влаги устанавливается гофрированный колпак и уплотнительные кольца. Кнопка «Стоп» имеет самофиксацию в нажатом положении. Для устранения фиксации кнопки «Стоп» толкатель необходимо принудительно вернуть в исходное положение.

Индикаторы световые взрывозащищенные типа ИС-d. В качестве элемента применяются лампы светодиодные СКЛ в общепромышленном исполнении, которые встроены во взрывонепроницаемую оболочку с проводниками, залитыми компаундом.

Кабельный ввод взрывозащищенный типа ВК или ВК-ВЭЛ. Во время транспортирования и хранения в кабельный ввод устанавливается заглушка, предназначенная для защиты внутренней части оболочки от пыли и влаги.

Посты подразделяются на исполнения с кронштейном, с двумя боковыми ручками и по цвету корпуса. Стандартное исполнение, которое принимается по умолчанию, выполняется с кронштейном, с двумя боковыми ручками и в корпусе серого цвета.

Связаться с нами

СЕРТИФИКАТЫ

ИГС ПВК-ОЭАП-35х2

Сейсмо ПВК-ОЭАП-35х2

СС ТР ТС 012 устройства коммутации00330.24

СПБ ПВК-ОЭАП-35х2

Назначение

Посты предназначены для дистанционного управления кранами, кран-балками, тельферами, козловыми кранами, подъемными платформами, промышленными подъемниками и другими подъемными механизмами.

Посты с маркировкой взрывозащиты 1Ex db eb IIC T6 Gb/Ex tb IIIC T80°C Db, 2Ex db ec IIC T6 Gc/Ex tс IIIC T80°C Dс предназначены для эксплуатации во взрывоопасных зонах производств, средствах транспорта и хранения продуктов химической, нефтеперерабатывающей, газовой и других отраслей промышленности.

Особенности

Грибовидная кнопка «Стоп» имеет механизм фиксации.

По желанию заказчика могут комплектоваться кронштейном либо ручками.

Возможность окрашивания в разные цвета.

Посты серии ПВК-ОЭАП-35х2 исполнения В1 предназначены для эксплуатации в атмосфере типа IV приморско-промышленной.

Конструкция

Пост ПВК состоит из двух соединенных оболочек, выполненных из пресс-материала, каждая из которых состоит из корпуса и крышки, соединенных друг с другом винтами. Внутри оболочки поста установлены компоненты:

Кнопки «Стоп» и «Пуск» с блоком контактным взрывозащищенным типа БКВ. Скобы с блоками БКВ крепятся на крышке винтами к приводным обоймам толкателя «Стоп» и обоймам толкателей «Пуск». Между обоймами и крышкой для защиты приводных устройств от пыли и влаги устанавливается гофрированный колпак и уплотнительные кольца. Кнопка «Стоп» имеет самофиксацию в нажатом положении. Для устранения фиксации кнопки «Стоп» толкатель необходимо принудительно вернуть в исходное положение.

Индикаторы световые взрывозащищенные типа ИС-d. В качестве элемента применяются лампы светодиодные СКЛ в общепромышленном исполнении, которые встроены во взрывонепроницаемую оболочку с проводниками, залитыми компаундом.

Кабельный ввод взрывозащищенный типа ВК или ВК-ВЭЛ. Во время транспортирования и хранения в кабельный ввод устанавливается заглушка, предназначенная для защиты внутренней части оболочки от пыли и влаги.

Посты подразделяются на исполнения с кронштейном, с двумя боковыми ручками и по цвету корпуса. Стандартное исполнение, которое принимается по умолчанию, выполняется с кронштейном, с двумя боковыми ручками и в корпусе серого цвета.

Степень взрывозащиты:

1Ex db eb IIC T6 Gb/Ex tb IIIC T80°C Db2Ex db ec IIC T6 Gc/Ex tс IIIC T80°C Dс

Степень защиты, IP:

66

Исполнение:

Зона 1/Зона 2

Тип питания:

АС/DC

Температура эксплуатации, ⁰С:

от -10⁰С до + 45⁰С/от -40⁰С до + 40⁰С/от -60⁰С до + 40⁰С/от -60⁰С до + 45⁰С/от -60⁰С до + 50⁰С

Номер технических условий:

ТУ 3424-002- 00213569-2007

Климатическое исполнение:

В1/ОМ1/Т1/У1/УХЛ1/ХЛ1

Номинальное напряжение, В:

230/400

Частота переменного тока, Гц:

50/60

Комплектация кнопками:

Цилиндрические кнопки без фиксации (1NO+1NC)

Комплектация индикаторами:

Индикатор световой (напряжением 24В)

Материалы корпуса:

Пластик

Высота над уровнем моря, м:

не более 4300

Номинальный ток, А:

16 A

Структура условного обозначения

ПВК-ОЭАП-35х2-Х1-Х2-Х3-Х4-Х5 (Х6 Х7 Х8)

ПВК — пост управления взрывозащищенный кнопочный модернизированный.

ОЭАП – применяемая оболочка электротехнических аппаратов пластмассовая.

35х2 – обозначение применяемой оболочки: две оболочки постов ПВК-35.

Х1 — количество и тип кнопок «Пуск»-«Стоп» по схеме nПх-nСх, где n — количество кнопок, П – цилиндрическая кнопка «Пуск» без фиксации с одним замыкающим контактом и одним размыкающим контактами (1NO+1NC), С – грибовидная кнопка «Стоп» с принудительной фиксацией с одним замыкающим контактом и одним размыкающим контактами (1NO+1NC), х – цвет кнопки (Л — зеленый, С – синий, К – красный, Ч – черный и пр.). Для стандартного исполнения кнопка «Стоп» имеет самофиксацию.

Для исполнения без самофиксации дополнительно указывается индекс «(без с/ф)».

В случае отсутствия в заказе комплектующего, индекс не указывается.

Х2 — маркировка взрывозащиты:

5 — 2Ex db ec IIC T6 Gc/Ex tс IIIC T80°C Dс;

14 -1Ex db eb IIC T6 Gb/Ex tb IIIC T80°C Db.

Х3 — количество и цвет индикаторов световых взрывозащищенных по схеме nХ(U), где n – количество необходимых индикаторов; Х – их цвет (К — красный, Л — зеленый; Ж — желтый; Р — оранжевый; С — синий; Б — белый); U — напряжение питания (24, 36, 127, 230, 380). В случае отсутствия в заказе комплектующего, индекс не указывается.

Х4 — количество и тип кабельных вводов, сторона их установки по схеме d×n(Х), где d — тип вводов; n — их количество; Х — стороны расположение вводов В(сверху), D(не указывается). При применении вводов серии ВК-Х-ВЭЛ указывается материал ввода, его тип и размер. По умолчанию расположение вводов снизу.

Х5 — вид климатического исполнения и категория размещения постов по ГОСТ 15150: В1, У1, ХЛ1, УХЛ1, ОМ1, Т1.

Х6 – исполнение: 1- без кронштейна, 2 – с кронштейном.

Х7 — исполнение: 1- без ручек, 2 – с ручками.

Х8 – цвет применяемой оболочки: К — красный, Ж — желтый; С – серый; В — синий; Ч – черный.

Пример формулировки заказа:

пост взрывозащищенный кнопочный многофункциональный типа ПВК-ОЭАП-35х2 с двумя зелеными кнопками «Пуск», с одной черной кнопкой «Стоп» без фиксации, одной красной кнопкой «Стоп», с маркировкой взрывозащиты 1Еx db еb IIС T6 Gb/Ex tb IIIC T80°C Db, с одной зеленой светодиодной лампой и одной красной на 230В, с одним вводом ВК-Л-ВЭЛ 1-М25-ExeG, с кронштейном и ручками, климатического исполнения и категории размещения ХЛ1:

ПВК-ОЭАП-35х2-2ПЛ-1СЧ(без с/ф)-1СК-14-1Л(230)-1К(230)-(Л-1-М25)х1(В)-ХЛ1 (22С)

Допускается сокращенное обозначение поста на табличке изделия при полном обозначении в паспорте и на ярлыке поста:

ПВК-ОЭАП-35х2-14-ХЛ1 (22С)

Габаритные и присоединительные размеры

ПВК-ОЭАП-35х2 (4 элемента)

ПВК-ОЭАП-35х2 (5 элементов)

ПВК-ОЭАП-35х2 (6 элементов)
