Пост управления кнопочный ПВК-15, 25, 35, ПВК(П)-15, 25, ПВК-18, 28, 38, ПВК(П)-18, 28

Назначение

Посты предназначены для дистанционного управления электроприводами машин и механизмов в стационарных установках и на подвижных средствах наземного, морского транспорта, где они приводятся в действие вручную оператором, а также для сигнализации, связанной с названными электроприводами, либо другими электротехническими устройствами.

Посты с маркировкой взрывозащиты 1Ex db eb IIC T6 Gb/Ex tb IIIC T80°C Db, 2Ex db еc IICT6 Gc/Ex tс IIIC T80°C Dс, предназначены для эксплуатации во взрывоопасных зонах производств, средствах транспорта и хранения продуктов химической, нефтеперерабатывающей, газовой и других отраслей промышленности.

Особенности

Грибовидная кнопка «Стоп» имеет механизм фиксации.
По умолчанию комплектуются кабельными вводами ВК12.
ПВК(П)-15, 25, 18, 28 окрашиваются в красный цвет.
Посты серии ПВК — 15, 25, 35, ПВК-18, 28, 38, ПВК(П)-15, 25, ПВК(П)-18,28 исполнения B1 предназначены для эксплуатации в атмосфере типа IV приморско-промышленной.

Конструкция

Оболочка постов ПВК-15, 25, 35, 18, 28, 38, ПВК (П)-15, 25, 18, 28 изготовлена из премикса и состоит из корпуса и крышки. Внутри оболочки на крышку установлены один, два или три (соответственно для одно-, двух- или трехкнопочных постов) контактных блока, обеспечивающих коммутацию электрических цепей.

Привод кнопки «Стоп» — грибовидный с самофиксацией (либо без самофиксации по спецзаказу), привод «Пуск» — цилиндрический без самофиксации. Основным исполнительным органом постов являются блоки контактные. Блоки имеют один нормально разомкнутый (1НР) и один нормально замкнутый (1НЗ) контакты. Контактные зажимы блоков допускают присоединение двух проводов сечением до 2,5 мм² каждый или одного провода сечением до 4 мм².

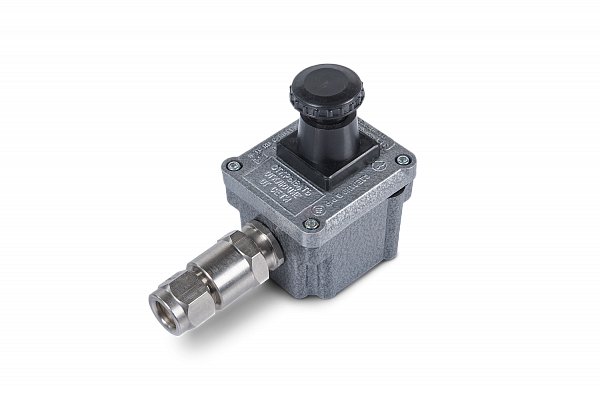

По умолчанию в постах ПВК-15, 18 установлена одна кнопка «Стоп» с самофиксацией красного цвета,но по спец заказу можем установить цилиндрическую кнопку «Пуск». В постах ПВК-25, 28 — одна кнопка «Стоп» с самофиксацией красного цвета и одна кнопка «Пуск» зелёного цвета, в постах ПВК-35, 38 — одна кнопка «Стоп» с самофиксацией красного цвета одна кнопка «Пуск» зеленого цвета и одна кнопка «Пуск» синего цвета, в постах ПВК(П)-15, 18 – одна кнопка «Пуск» красного цвета, в постах ПВК(П)-25, 28 — одна кнопка «Пуск» зелёного цвета и одна кнопка «Пуск» красного цвета.

Оболочка постов ПВК(П)-15, 25, 18, 28 окрашена в красный цвет. На крышке установлена табличка с надписью «ПОЖАРНЫЕ НАСОСЫ».

По умолчанию посты комплектуются кабельными вводами ВК12 (1 шт. для ПВК-15, 18, 2 шт. для ПВК-25, 35, 28, 38, ПВК(П)-15, 25, 18, 28). При необходимости установки других типов кабельных вводов кабельный ввод прописывается в обозначении поста перед климатическим исполнением.

Масса постов ПВК-15, 18 не более 0,6 кг, ПВК-25, 28 не более 1,0 кг, ПВК-35, 38 не более 1,4 кг.

Связаться с нами

СЕРТИФИКАТЫ

ИГС ПВК-15 25 35 ПВК(П)-15 25 ПВК-18 28 38 ПВК(П)-18 28

Сейсмо ПВК-15 25 35 ПВК(П)-15 25 ПВК-18 28 38 ПВК(П)-18 28

СТО МР ПВК-15 25 35 ПВК-18 28 38

СС ТР ТС 012 устройства коммутации00330.24

СПБ ПВК-15, 25, 35, ПВК(П)-15, 25, ПВК-18, 28, 38, ПВК(П)-18, 28

Назначение

Посты предназначены для дистанционного управления электроприводами машин и механизмов в стационарных установках и на подвижных средствах наземного, морского транспорта, где они приводятся в действие вручную оператором, а также для сигнализации, связанной с названными электроприводами, либо другими электротехническими устройствами.

Посты с маркировкой взрывозащиты 1Ex db eb IIC T6 Gb/Ex tb IIIC T80°C Db, 2Ex db еc IICT6 Gc/Ex tс IIIC T80°C Dс, предназначены для эксплуатации во взрывоопасных зонах производств, средствах транспорта и хранения продуктов химической, нефтеперерабатывающей, газовой и других отраслей промышленности.

Особенности

Грибовидная кнопка «Стоп» имеет механизм фиксации.
По умолчанию комплектуются кабельными вводами ВК12.
ПВК(П)-15, 25, 18, 28 окрашиваются в красный цвет.
Посты серии ПВК — 15, 25, 35, ПВК-18, 28, 38, ПВК(П)-15, 25, ПВК(П)-18,28 исполнения B1 предназначены для эксплуатации в атмосфере типа IV приморско-промышленной.

Конструкция

Оболочка постов ПВК-15, 25, 35, 18, 28, 38, ПВК (П)-15, 25, 18, 28 изготовлена из премикса и состоит из корпуса и крышки. Внутри оболочки на крышку установлены один, два или три (соответственно для одно-, двух- или трехкнопочных постов) контактных блока, обеспечивающих коммутацию электрических цепей.

Привод кнопки «Стоп» — грибовидный с самофиксацией (либо без самофиксации по спецзаказу), привод «Пуск» — цилиндрический без самофиксации. Основным исполнительным органом постов являются блоки контактные. Блоки имеют один нормально разомкнутый (1НР) и один нормально замкнутый (1НЗ) контакты. Контактные зажимы блоков допускают присоединение двух проводов сечением до 2,5 мм² каждый или одного провода сечением до 4 мм².

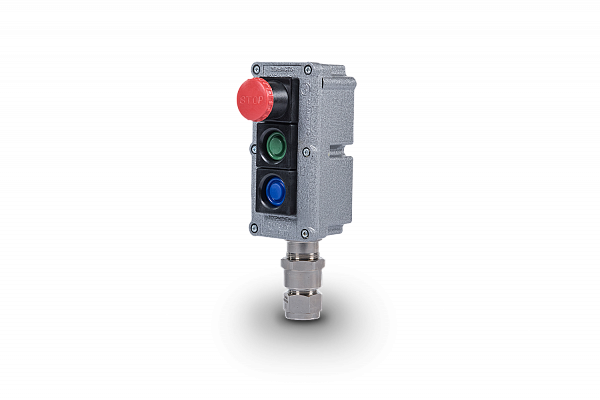

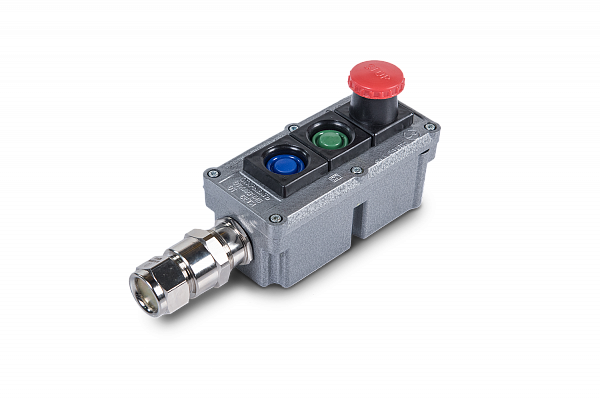

По умолчанию в постах ПВК-15, 18 установлена одна кнопка «Стоп» с самофиксацией красного цвета,но по спец заказу можем установить цилиндрическую кнопку «Пуск». В постах ПВК-25, 28 — одна кнопка «Стоп» с самофиксацией красного цвета и одна кнопка «Пуск» зелёного цвета, в постах ПВК-35, 38 — одна кнопка «Стоп» с самофиксацией красного цвета одна кнопка «Пуск» зеленого цвета и одна кнопка «Пуск» синего цвета, в постах ПВК(П)-15, 18 – одна кнопка «Пуск» красного цвета, в постах ПВК(П)-25, 28 — одна кнопка «Пуск» зелёного цвета и одна кнопка «Пуск» красного цвета.

Оболочка постов ПВК(П)-15, 25, 18, 28 окрашена в красный цвет. На крышке установлена табличка с надписью «ПОЖАРНЫЕ НАСОСЫ».

По умолчанию посты комплектуются кабельными вводами ВК12 (1 шт. для ПВК-15, 18, 2 шт. для ПВК-25, 35, 28, 38, ПВК(П)-15, 25, 18, 28). При необходимости установки других типов кабельных вводов кабельный ввод прописывается в обозначении поста перед климатическим исполнением.

Масса постов ПВК-15, 18 не более 0,6 кг, ПВК-25, 28 не более 1,0 кг, ПВК-35, 38 не более 1,4 кг.

Степень взрывозащиты:

1Ex db eb IIC T6 Gb/Ex tb IIIC T80°C Db2Ex db ec IIC T6 Gc/Ex tс IIIC T80°C Dс

Степень защиты, IP:

66

Исполнение:

Зона 1/Зона 2

Тип питания:

АС/DC

Температура эксплуатации, ⁰С:

от -10⁰С до + 45⁰С/от -40⁰С до + 40⁰С/от -60⁰С до + 40⁰С/от -60⁰С до + 45⁰С/от -60⁰С до + 50⁰С

Номер технических условий:

ТУ 3424-002- 00213569-2007

Климатическое исполнение:

В1/ОМ1/Т1/У1/УХЛ1/ХЛ1

Номинальное напряжение, В:

230/400

Частота переменного тока, Гц:

50/60

Материалы корпуса:

Пластик

Высота над уровнем моря, м:

не более 4300

Номинальный ток, А:

16 A

Структура условного обозначения ПВК

ПВК-Х1 Х2 (Х3)-Х4

ПВК — пост управления взрывозащищенный кнопочный.

Х1 — исполнение по количеству кнопок: 1 или 2 или 3.

Х2 — маркировка взрывозащиты:
5 — 2Ex db ec IIC T6 Gc/Ex tс IIIC T80°C Dс;
8 — 1Ex db eb IIC T6 Gb/Ex tb IIIC T80°C Db.

Х3 — информация по спецзаказу: при установке нестандартного исполнения кнопок и (или) вводов, указывается количество и тип кнопок «Пуск»-«Стоп» и кабельных вводов по схеме (nПх-nCx)-d×n, где n — количество кнопок, П — цилиндрическая кнопка «ПУСК» без самофиксации, С — грибовидная кнопка «СТОП», х — цвет кнопки (Л — зеленый, С — синий, К — красный, Ч — черный и пр.), d — тип вводов; n — их количество. Примечание: каждая кнопка стандартно имеет пару контактов «1NO+1NC». При необходимости указывается схема контактов (2NO или 2NC).

Для стандартного исполнения кнопка «Стоп» имеет самофиксацию. Для исполнения без самофиксации дополнительно указывается индекс «без с/ф». При применении вводом серии ВК-Х-ВЭЛ указывается материал ввода, его тип и размер.

Х4 — вид климатического исполнения и категория размещения по ГОСТ 15150-69: У1, ХЛ1, УХЛ1, ОМ1, Т1, В1.

Пример формулировки заказа:

пост, содержащий две кнопки, с маркировкой взрывозащиты 1Ex db eb IIC T6 Gb/Ex tb IIIC T80°C Db, климатического исполнения и категории размещения ХЛ1:
ПВК-28ХЛ1;

пост, содержащий три кнопки и один кабельный ввод ВК-Л-ВЭЛ 3-М25-ExeG, расположенный по стороне В, с маркировкой взрывозащиты 2Ex db ec IIC T6 Gc/Ex tc IIIC T80° Dc, климатического исполнения и категории размещения У1:
ПВК-35-(Л-3-М25)х1(В)-У1

пост, содержащий одну зеленую кнопку «Пуск», с маркировкой взрывозащиты 2Ex db ec IIC T6 Gc/Ex tc IIIC T80° Dc, климатического исполнения и категории размещения ХЛ1:
ПВК-15(1ПЛ)-ХЛ1

Структура условного обозначения ПВК

ПВК(П)-Х1Х2(Х3)Х4

ПВК(П) — пост управления взрывозащищенный кнопочный.

Х1 — исполнение по количеству кнопок: 1 или 2.

Х2 — маркировка взрывозащиты: 5 — 2Ex db ec IIC T6 Gc/Ex tс IIIC T80°C Dс ; 8 — 1Ex db eb IIC T6 Gb/Ex tb IIIC T80°C Db.

Х3 — информация по спецзаказу: при установке нестандартного исполнения кнопок и (или) вводов, указывается количество и тип кнопок «Пуск»-«Стоп» и кабельных вводов по схеме (nПх-nCx)-d×n, где n — количество кнопок, П — цилиндрическая кнопка «ПУСК» без самофиксации, С — грибовидная кнопка «СТОП», х — цвет кнопки (Л — зеленый, С — синий, К — красный, Ч — черный и пр.), d — тип вводов; n — их количество. Примечание: каждая кнопка стандартно имеет пару контактов «1NO+1NC». При необходимости указывается схема контактов (2NO или 2NC). При применении вводом серии ВК-Х-ВЭЛ указывается материал ввода, его тип и размер.

Х4 — вид климатического исполнения и категория размещения по ГОСТ 15150-69: У1, ХЛ1, УХЛ1, ОМ1, Т1, В1.

Пример формулировки заказа:

пост, содержащий одну кнопку, с маркировкой взрывозащиты 1Ex db eb IIC T6 Gb/Ex tb IIIC T80°C Db, с установленной табличкой с надписью «ПОЖАРНЫЕ НАСОСЫ», климатического исполнения и категории размещения ХЛ1:
ПВК(П)-18ХЛ1

Габаритные и присоединительные размеры

  ПВК-15, 25, 35, 18, 28, 38

Рисунок 1а — Пост ПВК-15, 18              Рисунок 1б — Пост ПВК-25, 28

Остальное — см. рис. 1а







Рисунок 1 в Пост ПВК-35, 38, остальное см. рис. 1а и 1б

                                                                 ПВК(П)-15, 25, 18, 28
