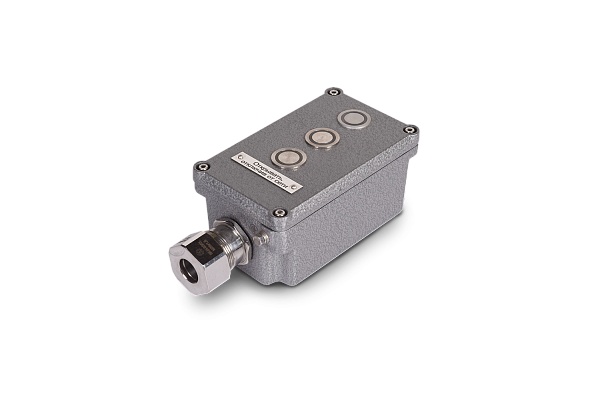

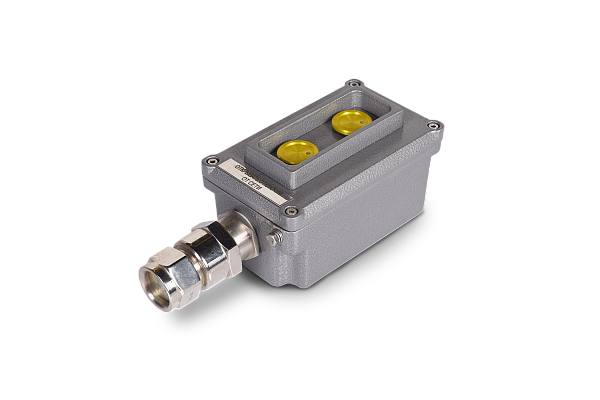

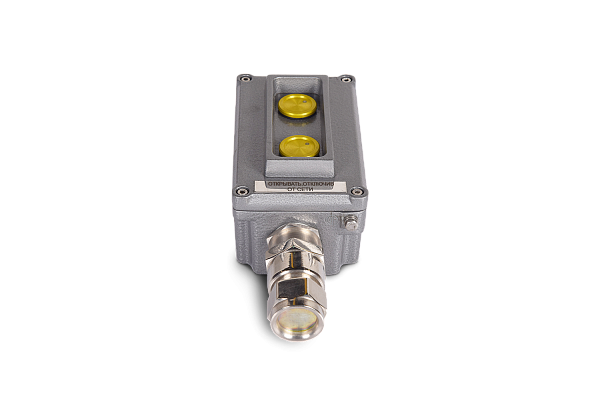

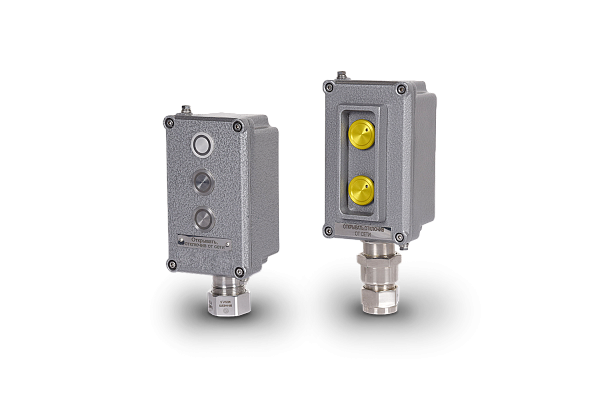

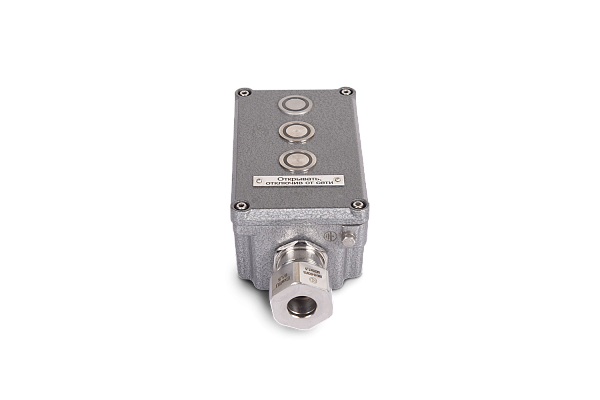

Пост кнопочный с пьезокнопками ПВК-ПК

Назначение

Посты предназначены: для управления электроприводов машин и механизмов, в стационарных установках и на подвижных средствах наземного, морского транспорта, где они приводятся в действие вручную оператором, а также для сигнализации, связанной с названными электроприводами, либо другими электротехническими устройствами. Посты предназначены для эксплуатации: с маркировкой взрывозащиты 0Ex ia IIC T6 Ga/Ex ia IIIC T80°C Da — во всех взрывоопасных зонах производств, средствах транспорта и хранения продуктов химической, нефтеперерабатывающей, газовой и других отраслей промышленности; с маркировкой P0 Ех ia I Ma/Ех ia IIIС Т80°C Da в угольных и сланцевых шахтах, опасных по газу и пыли в том числе очистных и подготовительных выработках крутых пластов, опасных по внезапным выбросам угля, породы и газа, а также в выработках с исходящей струей воздуха с таких пластов.

Особенности

Практически неограниченный срок службы поста. Наработка на отказ — свыше 40 млн. нажатий.
Отсутствие открытых контактных зажимов, в которые способна набиться пыль или попасть влага, исключает ложные срабатывания или наоборот, отсутствие срабатывания.
Срабатывание поста происходит при достижении определенного усилия нажатия, что исключает ложные включения от случайных прикосновений.
Возможность подсветки кнопки при срабатывании, а также дополнительная индикация на корпусе кнопочного элемента.
Импульсная подача сигнала, не зависящая от скорости и силы нажатия кнопки оператором.
Возможность нанесения символов и надписей непосредственно на поверхность кнопки, позволяющих точную идентификацию кнопки.

Конструкция

Принцип работы основан на прямом физическом пьезоэффекте, т. е. при давлении на пьезоэлемент происходит его деформация, и на его обкладках (электродах) возникает напряжение, достаточное для надежного управления бесконтактными транзисторными ключами.
В качестве коммутационных элементов применены импульсные пьезокнопки (выключатели бесконтактные ВБ1). Выключатели представляют собой статический ключ с пьезоэлектрическим управляющим элементом. По характеру реагирования ключа на приложенное к выключателю управляющее усилие выключатели имеют два исполнения:
— выключатели с аналогом замыкающего контакта: его ключ в исходном состоянии при отсутствии внешнего воздействия находится в отключенном состоянии, а при воздействии усилия на кнопку переходит на время рабочего периода (не менее 100мс) во включенное состояние;
— выключатели с аналогом размыкающего контакта: его ключ в исходном состоянии при отсутствии внешнего воздействия находится во включенном состоянии, а при воздействии усилия на кнопку переходит на время рабочего периода (не менее 100мс) в отключенное состояние.

Конструкция кнопки:

— материал корпуса: анодированный алюминий различных цветов.
— лазерная гравировка.
На обратной стороне корпуса кнопки, который может выполняться из металла или пластмассы, установлен пьезоэлемент. Напряжение с его электродов, снимаемое токосъемником, которые могут выполняться проводами, токопроводящей резиной и другими способами, подается на печатную плату, на которой смонтирована электронная схема, коммутирующая внешнее напряжение (ток) в нагрузке. Вся конструкция залита герметиком, а выводы могут быть выполнены разъемом, проводами или шлейфом. Посты ПВК-ПК могут изготавливаться на одну, две, три, семь или пятнадцать кнопок.

Контактные зажимы постов допускают присоединение двух проводов сечением до 2,5 мм2 каждый или одного провода сечением до 4 мм2.

Связаться с нами

СЕРТИФИКАТЫ

Назначение

Посты предназначены: для управления электроприводов машин и механизмов, в стационарных установках и на подвижных средствах наземного, морского транспорта, где они приводятся в действие вручную оператором, а также для сигнализации, связанной с названными электроприводами, либо другими электротехническими устройствами. Посты предназначены для эксплуатации: с маркировкой взрывозащиты 0Ex ia IIC T6 Ga/Ex ia IIIC T80°C Da — во всех взрывоопасных зонах производств, средствах транспорта и хранения продуктов химической, нефтеперерабатывающей, газовой и других отраслей промышленности; с маркировкой P0 Ех ia I Ma/Ех ia IIIС Т80°C Da в угольных и сланцевых шахтах, опасных по газу и пыли в том числе очистных и подготовительных выработках крутых пластов, опасных по внезапным выбросам угля, породы и газа, а также в выработках с исходящей струей воздуха с таких пластов.

Особенности

Практически неограниченный срок службы поста. Наработка на отказ — свыше 40 млн. нажатий.
Отсутствие открытых контактных зажимов, в которые способна набиться пыль или попасть влага, исключает ложные срабатывания или наоборот, отсутствие срабатывания.
Срабатывание поста происходит при достижении определенного усилия нажатия, что исключает ложные включения от случайных прикосновений.
Возможность подсветки кнопки при срабатывании, а также дополнительная индикация на корпусе кнопочного элемента.
Импульсная подача сигнала, не зависящая от скорости и силы нажатия кнопки оператором.
Возможность нанесения символов и надписей непосредственно на поверхность кнопки, позволяющих точную идентификацию кнопки.

Конструкция

Принцип работы основан на прямом физическом пьезоэффекте, т. е. при давлении на пьезоэлемент происходит его деформация, и на его обкладках (электродах) возникает напряжение, достаточное для надежного управления бесконтактными транзисторными ключами.
В качестве коммутационных элементов применены импульсные пьезокнопки (выключатели бесконтактные ВБ1). Выключатели представляют собой статический ключ с пьезоэлектрическим управляющим элементом. По характеру реагирования ключа на приложенное к выключателю управляющее усилие выключатели имеют два исполнения:
— выключатели с аналогом замыкающего контакта: его ключ в исходном состоянии при отсутствии внешнего воздействия находится в отключенном состоянии, а при воздействии усилия на кнопку переходит на время рабочего периода (не менее 100мс) во включенное состояние;
— выключатели с аналогом размыкающего контакта: его ключ в исходном состоянии при отсутствии внешнего воздействия находится во включенном состоянии, а при воздействии усилия на кнопку переходит на время рабочего периода (не менее 100мс) в отключенное состояние.

Конструкция кнопки:

— материал корпуса: анодированный алюминий различных цветов.
— лазерная гравировка.
На обратной стороне корпуса кнопки, который может выполняться из металла или пластмассы, установлен пьезоэлемент. Напряжение с его электродов, снимаемое токосъемником, которые могут выполняться проводами, токопроводящей резиной и другими способами, подается на печатную плату, на которой смонтирована электронная схема, коммутирующая внешнее напряжение (ток) в нагрузке. Вся конструкция залита герметиком, а выводы могут быть выполнены разъемом, проводами или шлейфом. Посты ПВК-ПК могут изготавливаться на одну, две, три, семь или пятнадцать кнопок.

Контактные зажимы постов допускают присоединение двух проводов сечением до 2,5 мм2 каждый или одного провода сечением до 4 мм2.

Степень взрывозащиты:

0Ex ia IIC T6 Ga/Ex ia IIIC T80°C Da0Ex ia IIC T6 Ga Х/Ex ia IIIC T80°C Da ХPО Ех ia I Ma/Ех ia IIIС Т80°C Da1Ex db eb ia IIC T6 Gb/Ex tb IIIC T80°C Db1Ex db eb IIC T6 Gb/Ex tb IIIC T80°C Db

Степень защиты, IP:

66

Исполнение:

Зона 0/Зона 1/РО

Температура эксплуатации, ⁰С:

от -40⁰С до + 40⁰С

Номер технических условий:

ТУ 3424-002- 00213569-2007

Климатическое исполнение:

У1

Номинальное напряжение, В:

24

Комплектация кнопками:

Пьезокнопка

Материалы корпуса:

Алюминиевый сплав/Конструкционная сталь/Нержавеющая сталь/Пластик

Сопротивление контакта «Вкл»:

≤ 10 Ом

Сопротивление контакта «Выкл»:

≥ 5 Ом

Емкость, пФ:

25

Усилие нажатия типовое, Н:

3-5

Ток импульса, мА:

120-150

Относительная влажность воздуха:

до 90% при температуре 35°С

Вибрация мест крепления:

частота до 220Гц, ускорение 2g

Удары многократные:

ускорение 3g, длительность 20мс

Степень химостойкости:

ХЗ

Электростатические разряды:

4кВ, ГОСТ Р 51317.4.2

Номинальный ток, А:

до 0,2 A

Структура условного обозначения

ПВК-ПК-Х1 Х2-Х3-Х4-Х5-Х6П-Х7-Х8

ПВК-ПК — пост управления взрывозащищенный кнопочный многофункциональный с пьезокнопкой.

Х1 – материал исполнения применяемой оболочки: М — алюминиевый сплав (оболочка ОЭАМ-Х-Ex eb IIC Gb U -B1,5); П — пластмассовая (оболочка ОЭАП-Х-Ex eb IIC Gb U -B1,5); Н — нержавеющая сталь (оболочка ОЭАН-ВЭЛ-В1,5); С — сталь с антикоррозионным покрытием (оболочка ОЭАС-ВЭЛ-В1,5).

Х2 – обозначение (или габарит) используемой оболочки.

Х3 – количество и тип кнопок «Пуск»-«Стоп» по схеме nП(1NO)K(хy)-nС(1NC)K(хy), где n — количество кнопок, П(1NO) — кнопка «ПУСК» с одним замыкающим контактом, С(1NC) — кнопка «СТОП» с одним размыкающим контактом, К — тип кнопки (F — пьезокнопка без индикации; L — пьезокнопка со светодиодом; R — пьезокнопка со светодиодным кольцом), х — цвет корпуса кнопки (N — алюминий натуральный; R – алюминий красный; G – алюминий зеленый; Y – алюминий золотой (желтый)); y — цвет индикации кнопки (R — красный; G — зеленый; Y — желтый; B — голубой).

Х4 – номинальное напряжение поста: 05 — 5 В, 09 — 9 В, 12 — 12 В, 24 – 24 В.

Х5 – вид взрывозащиты: Цифра «3», указывающая маркировку взрывозащиты 0Ех ia IIC T6 Ga/Ex ia IIIC T80°C Da (только для стальных оболочек) и 0Ех ia IIC T6 Ga X/Ex ia IIIC T80°C Da X (для оболочек из алюминиевого сплава); Цифра «4», указывающая маркировку взрывозащиты PO Ех ia I Ma/Ex ia IIIC T80°C Da (только для стальных оболочек); Цифра «5», указывающая маркировку взрывозащиты 1Ех db eb ia IIC T6 Gb/Ex tb IIIC T80°C Db; Цифра «6», указывающая маркировку взрывозащиты 1Ех db eb IIC T6 Gb/Ex tb IIIC T80°C Db.

Х6 — количество и тип клеммных зажимов по схеме А/nП, где А — номинальный ток, n — количество, П — индекс, указывающий на применение пружинных клемм. Для винтовых клемм индекс «П» не указывается.

Х7 – количество и тип кабельных вводов, сторона их установки по схеме d×n(Х), где d — тип вводов; n — их количество; Х — расположение на корпусе оболочки (А — слева, В — сверху, С — справа, сторона D не указывается). При применении вводов серии ВК-Х-ВЭЛ указывается материал ввода, его тип и размер. По умолчанию расположение вводов снизу. По спец. заказу возможно расположение вводов на дне оболочки.

Х8 – вид климатического исполнения и категория размещения по ГОСТ 15150: У1.

Пример формулировки заказа:

пост взрывозащищенный кнопочный типа ПВК-ПК в оболочке ОЭАН-ВЭЛ3.2-Ex eb IIC Gb U-В1,5, с двумя зелеными кнопками «Пуск», с одной желтой кнопкой «Пуск», одной красной кнопкой «Стоп», напряжением 24 В, с маркировкой взрывозащиты 0Ex ia IIC T6 Ga/Ex ia IIIC T80°C Da , с блоком зажимов из 8 мини-клемм на 25 А, с двумя вводами для кабеля диаметром до 12 мм, расположенными снизу, климатического исполнения и категории размещения У1: ПВК-ПК-Н3.2-2П(1NO)R(NR)-1П(1NO)R(NY) 1C(1NC)R(NR)-24-3-25/8-РЕ/1-12х2-У1.
Допускается сокращенное обозначение поста на табличке изделия при полном обозначении в табличке и на ярлыке поста: ПВК-ПК-Н3.2-3-У1.

Габариты и присоединительные размеры

Одно-, двух-, трехкнопочные посты
ПВК-ПК-Н(С) с маркировкой взрывозащиты 0Ex ia IIC T6 Ga/Ex ia IIIC T80°C Da,
РО Ex ia I Ma/Ex ia IIIC T80°C Da

ПВК-ПК-Н(С) с маркировкой взрывозащиты 0Ex ia IIC T6 Ga/Ex ia IIIC T80°C Da,
РО Ex ia I Ma/Ex ia IIIC T80°C Da

Семикнопочный пост ПВК-ПК-М3.2 с маркировкой взрывозащиты 1Ex db eb IIC T6 Gb/Ex tb IIIC T80°C Db,
0Ex ia IIC T6 Ga X/Ex ia IIIC T80°C Da X

Пятнадцатикнопочный пост ПВК-ПК-М4.2 с маркировкой взрывозащиты 1Ex db eb ia IIC T6 Gb/Ex tb IIIC T80°C Db,
1Ex db eb IIC T6 Gb/Ex tb IIIC T80°C Db, 0Ex ia IIC T6 Ga X/Ex ia IIIC T80°C Da X
