Структура условного обозначения

ПВК-Х1-ВЭЛХ2-Х3-Х4-Х5-Х6-Х7-Х8-Х9П-Х10-Х11

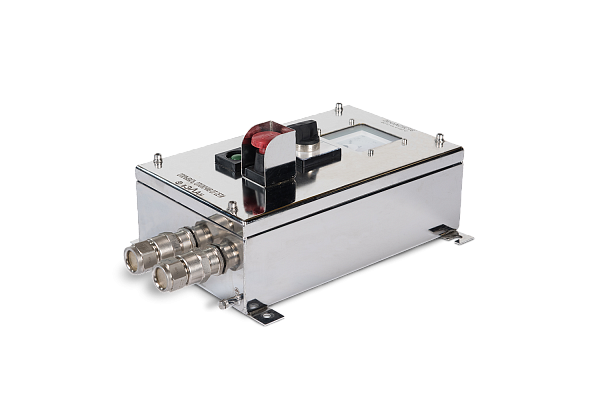

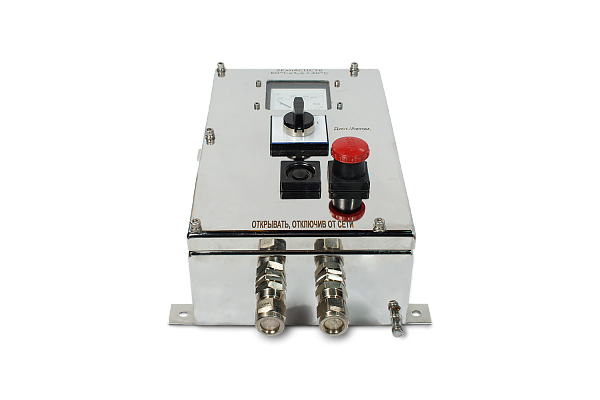

ПВК — пост управления взрывозащищенный кнопочный.

Х1 — материал исполнения оболочки:

С – сталь с антикоррозионным покрытием (оболочка ОЭАС-ВЭЛ-В1,5);

Н – нержавеющая сталь (оболочки ОЭАН-ВЭЛ-В1,5).

Х2 – габарит используемой оболочки.

X3 – количество и тип кнопок «Пуск»-«Стоп» по схеме nПх-nСх, где n — количество кнопок, П – цилиндрическая кнопка «ПУСК» без самофиксации, С – грибовидная кнопка «СТОП», х – цвет кнопки (Л — зеленый, С – синий, К – красный, Ч – черный, Ж — желтый). Каждая кнопка стандартно имеет пару контактов «1NO+1NC». При необходимости указывается схема контактов (2NO или 2NC). Для стандартного исполнения кнопка «Стоп» имеет самофиксацию. Для исполнения без самофиксации дополнительно указывается индекс «(без с/ф)». В случае отсутствия в заказе комплектующих индекс не указывается.

Х4 — маркировка взрывозащиты:

5 — 2Ex db ec IIC T6 Gc/Ex tc IIIC T80°C Dc, в том числе для постов с измерительными приборами Ех-компонентами;

7 — 2Ex nA nC IIC T6 Gc/Ex tc IIIC T80°C Dc для постов с измерительными приборами общепромышленного исполнения и/или с контактными блоками, и/или переключателями Ех-компонентами;

8 — 2Ex nA IIC T6 Gc/Ex tc IIIC T80°C Dc для постов с измерительными приборами общепромышленного исполнения;

14 — 1Ex db eb IIC T6 Gb/Ex tb IIIC T80°C Db, в том числе для постов с измерительными приборами Ех-компонентами;

16 — РП Ex eb I Mc.

20 — 2Ex db ec mb [ib] IIC T6 Gc/Ex tc IIIC T80°C Dc, в том числе для постов с измерительными приборами Ех-компонентами в комплектации с БЗВ;

21 — 2Ex nA nC mb [ib] IIC T6 Gc/Ex tc IIIC T80°C Dc для постов с измерительными приборами общепромышленного исполнения и/или с контактными блоками, и/или переключателями Ех-компонентами в комплектации с БЗВ;

22 — 2Ex nA mb [ib] IIC T6 Gc/Ex tc IIIC T80°C Dc для постов с измерительными приборами общепромышленного исполнения  комплектации с БЗВ;

26 — 1Ex db mb eb [ib] IIC T6 Gb/Ex tb IIIC T80°C Db, в том числе для постов с измерительными приборами Ех-компонентами в комплектации с БЗВ;

28 — РП Ex eb mb [ib] I Mc в комплектации с БЗВ.

Х5 – количество и тип переключателей взрывозащищенных по схеме ExGNA(X)xn, где А — номинальный ток (12, 20, 25, 32, 40, 63), Х — номер коммутационной схемы переключателя, n — количество переключателей (указывается от 2 и более). В случае отсутствия переключателей, индекс не указывается.

Х6 – количество и цвет индикаторов световых взрывозащищенных по схеме nX(U), где п- количество необходимых индикаторов, Х — их цвет (Л- зеленый, С- синий, К- красный, Ж- желтый, Б- белый, Р- оранжевый), U- напряжение питания. В случае отсутствия индикаторов индекс не указывается.

Х7 – измерительный прибор по схеме: Р(Х/Х/Х), где Р — прибор: А- амперметр, В- вольтметр; Х — характеристики прибора: тип прибора, его шкала измерения и ток подключения.

В случае отсутствия в заказе комплектующего индекс не указывается.

Примечание: параметры встроенных амперметров и вольтметров подробно указываются в заказе.

Х8 – количество и тип блоков звуковых взрывозащищенных по схеме nБЗВ (a-U-м-р), где n — количество (указывается от 2 и более); а — род тока (1 — постоянный, 2 — переменный), U — номинальное напряжение питания (для БЗВ-1: 12, 24, 110, 127, 220; для БЗВ-2: 24, 36, 110, 127, 230), м — материал корпуса (Л — латунь, Н — нержавеющая сталь, С — сталь с антикоррозийным покрытием), р — тип и размер присоединительной резьбы (М25, G3/4, К3/4, М36). В случае отсутствия в заказе комплектующего, индекс не указывается.

Х9 – количество и тип клеммных зажимов по схеме А/nП, где А — номинальный ток, n — количество, П — индекс, указывающий на применение пружинных клемм. Для винтовых клемм индекс «П» не указывается. В случае отсутствия, индекс не указывается.

Х10 — количество и тип кабельных вводов, сторона их установки по схеме d×n(Х), где d — тип вводов; n — их количество; Х — расположение на корпусе оболочки (А — слева, В — сверху, С — справа, сторона D не указывается). При применении вводов серии ВК-Х-ВЭЛ указывается материал ввода, его тип и размер. По умолчанию расположение вводов снизу. По спец. заказу возможно расположение вводов на дне оболочки.

Х11 – вид климатического исполнения и категория размещения по ГОСТ 15150:У1, ХЛ1, УХЛ1, ОМ1, Т1.

Пример формулировки заказа:

пост взрывозащищенный кнопочный из нержавеющей стали с маркировкой взрывозащиты 2Ex db ec IIC T6 Gc/Ex tc IIIC T80°C Dc, с двумя желтыми кнопками «Пуск», с двумя красными кнопками «Стоп» без фиксации, с одной синей кнопкой «Стоп», с переключателем на 25 А по схеме 52, с одной зеленой светодиодной лампой и одной красной на 230 В, с блоком зажимов на 12 клемм 24 А, с двумя вводами ВК-Н-ВЭЛ3 -М25-ЕхеG, климатического исполнения и категории размещения ХЛ1:

ПВК-Н-ВЭЛ7.1-2ПЖ-2СК(без с/ф)-1СС-5-ExGN25(52)-1Л(230)-1К(230)-24/12-РЕ/1-(Н-3-М25)х2-ХЛ1
