Структура условного обозначения

ПВК-Х1-ВЭЛХ2-Х3-Х4-Х5-Х6-Х7-Х8-Х9П-Х10-Х11

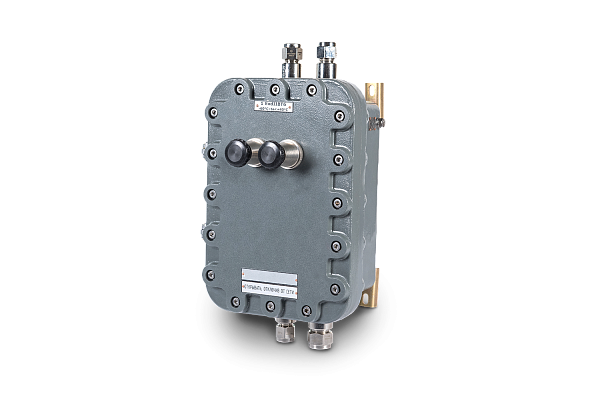

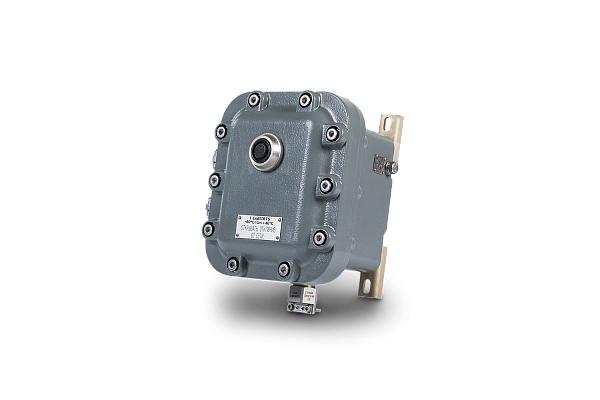

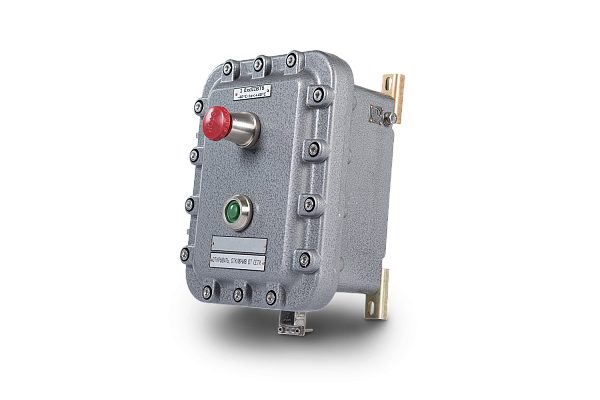

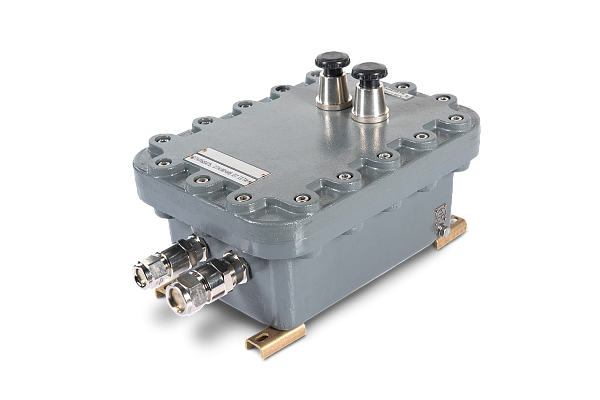

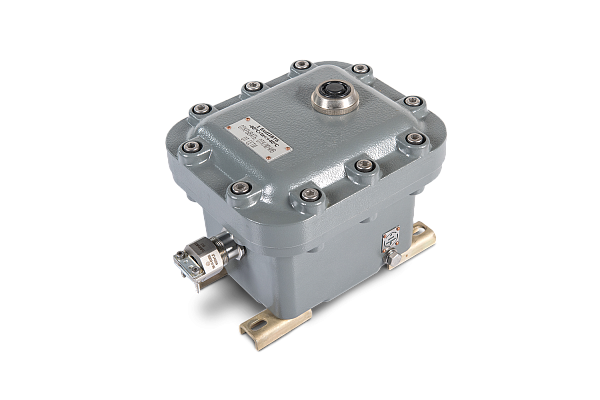

ПВК — пост управления взрывозащищенный кнопочный

Х1 — материал исполнения оболочки: А – алюминиевый сплав (оболочка ОЭАА-ВЭЛ-IIB, ОЭАА-ВЭЛ-IIB+H2); Ц — сплав ЦОА1(оболочка ОЭАЦ-ВЭЛ-IIВ).

Х2 – габарит используемой оболочки.

Х3 – количество и тип кнопок «Пуск»-«Стоп» по схеме nПх-nСх, где n — количество кнопок, П – цилиндрическая кнопка «ПУСК» без самофиксации, С – грибовидная кнопка «СТОП», х – цвет кнопки (Л — зеленый, С – синий, К –красный, Ч – черный, Ж — желтый). Каждая кнопка стандартно имеет пару контактов «1NO +1NC». При необходимости указывается схема контактов (2NO или 2NC). Для стандартного исполнения кнопка «Стоп» имеет самофиксацию. Для исполнения без самофиксации дополнительно указывается индекс «(без с/ф)». В случае отсутствия в заказе комплектующих, индекс не указывается.

Х4 — маркировка взрывозащиты:

1 — указывающая маркировку взрывозащиты РВ Ex db I Mb;

2 — указывающая маркировку взрывозащиты 1Ex db IIB T6 Gb/Ex tb IIIC T80°C Db;

11 — указывающая маркировку взрывозащиты 1Ex db IIB+H2 T6 Gb Ex tb IIIC T80°C Db;

12 — указывающая маркировку взрывозащиты 1Ex db ia IIB T6 Gb/Ex tb [ia] IIIC T80°C Db;

13 — указывающая маркировку взрывозащиты 1Ex db ia IIB+Н2 T6 Gb/Ex tb [ia] IIIC T80°C Db

15 — 1Ex db IIC T6 Gb X/Ex tb IIIC T80°C Db X;

17 — РВ Ex db mb [ib] I Mb, в комплектации с БЗВ;

18 — 1Ex db mb [ib] IIB T6 Gb/Ex tb IIIC T80°C Db, в комплектации с БЗВ;

23 — 1Ex db mb [ib] IIB+H2 T6 Gb/Ex tb IIIC T80°C Db, в комплектации с БЗВ;

24 — 1Ex db mb [ib] IIB T6 Gb/Ex tb ia IIIC T80°C Db, в комплектации с БЗВ;

27 — 1Ex db mb [ib] IIC T6 Gb X/Ex tb IIIC T80°C Db X, в комплектации с БЗВ;

25 — 1Ex db ia mb [ib] IIB+H2 T6 Gb/Ex tb [ia] IIIC T80°C Db, в комплектации с БЗВ;

Х5 – количество и тип переключателей взрывозащищенных по схеме ExGNA(X)xn, где А — номинальный ток (12, 20, 25, 32, 40, 63, 125), Х — номер коммутационной схемы переключателя, n — количество переключателей (указывается от 2 и более). В случае отсутствия переключателей, индекс не указывается.

Х6 – количество и цвет индикаторов световых взрывозащищенных по схеме nX(U), где п- количество необходимых индикаторов, Х — их цвет (Л- зеленый, С- синий, К- красный, Ж- желтый, Б- белый, Р- оранжевый), U- напряжение питания(24, 36, 127, 230, 380 В). В случае отсутствия индикаторов индекс не указывается.

Х7 – измерительный прибор по схеме: Р(Х/Х/Х), где Р — прибор: А- амперметр, В- вольтметр; Х — характеристики прибора: тип прибора, его шкала измерения и ток подключения. Параметры встроенных приборов подробно указываются в заказе. В случае отсутствия индикаторов индекс не указывается.

Х8 – количество и тип блоков звуковых взрывозащищенных по схеме nБЗВ (a-U-м-р), где n — количество (указывается от 2 и более); а — род тока (1 — постоянный, 2 — переменный), U — номинальное напряжение питания (для БЗВ-1: 12, 24, 110, 127, 220; для БЗВ-2: 24, 36, 110, 127, 230), м — материал корпуса (Л — латунь, Н — нержавеющая сталь, С — сталь с антикоррозийным покрытием), р — тип и размер присоединительной резьбы (М25, G3/4, К3/4, М36). В случае отсутствия в заказе комплектующего, индекс не указывается.

Х9 – количество и тип клеммных зажимов по схеме А/nП, где А — номинальный ток, n — количество, П — индекс, указывающий на применение пружинных клемм. Для винтовых клемм индекс «П» не указывается. В случае отсутствия, индекс не указывается.

Х10 — количество и тип кабельных вводов, сторона их установки по схеме d×n(Х), где d — тип вводов; n — их количество; Х — расположение на корпусе оболочки (А — слева, В — сверху, С — справа, сторона D не указывается). При применении вводов серии ВК-Х-ВЭЛ указывается материал ввода, его тип и размер. По умолчанию расположение вводов снизу. По спец. заказу возможно расположение вводов на дне оболочки.

Х11 – вид климатического исполнения и категория размещения по ГОСТ 15150: У1, УХЛ1, ХЛ1, ОМ1, Т1; для PB Ex db I Mb, РВ Ex db mb [ib] I Mb — В1, У1, ХЛ1, ОМ1, У5, Т5, В5.

Пример формулировки заказа:

пост взрывозащищенный кнопочный многофункциональный из алюминиевого сплава типа ПВК-А-ВЭЛ с двумя зелеными кнопками «Пуск», с одной красной кнопкой «Стоп» с фиксацией, с контактной группой 2NC (два нормально замкнутых контакта), с одной синей кнопкой «Стоп» с фиксацией, с одной черной кнопкой «Стоп» без самофиксации, с маркировкой взрывозащиты 1Еx d IIB T6 Gb/Ex tb IIIC T80°C Db, с одним переключателем ExGN на 25А с коммутационной схемой 52, с одной зеленой светодиодной лампой и одной красной на 230В, с блоком зажимов из 12 клемм на 24А, с одним вводом ВК-Л-ВЭЛ 2БМ-М25-ExdG, расположенным снизу, с двумя кабельными вводами ВК-Л-ВЭЛ 2-М32-ExdG, расположенных сверху, климатического исполнения и категории размещения У1:

ПВК-А-ВЭЛ12-2ПЛ-1СК(2NC)-1СС-1СЧ(без с/ф)-2-ЕхGN25(52)-1Л(230)-1К(230)-А(М42300/0-200А/4-20мА)-24/24-(Л-2БМ-М25)х1-(Л-2-М32)х2(В)-У1

Допускается сокращенное обозначение поста на таблице при полном обозначении в паспорте и на ярлыке поста:

ПВК-А-ВЭЛ12-2-У1
