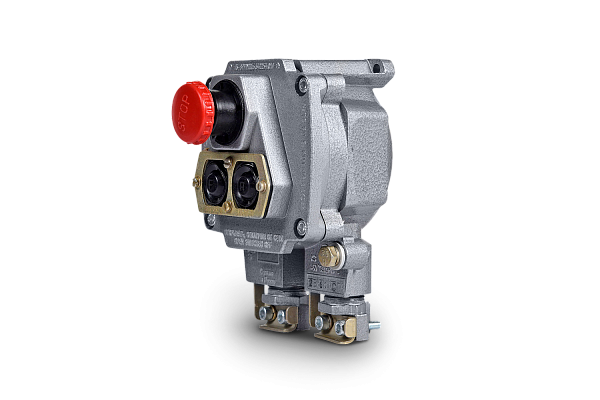

Пост кнопочный ПВК-1, 2, 3

Назначение

Посты предназначены для дистанционного управления электроприводами машин и механизмов в стационарных установках и на подвижных средствах наземного, морского транспорта, где они приводятся в действие вручную оператором, а также для сигнализации, связанной с названными электроприводами, либо другими электротехническими устройствами.

Посты управления:

с маркировкой взрывозащиты РВ Ex db I Mb в угольных и сланцевых шахтах, опасных по газу и пыли;

с маркировкой взрывозащиты 1Ex db IIА Т6 Gb/Ex tb IIIC T80°C Db, 1Ex db IIВ Т6 Gb/Ex tb IIIC T80°C Db, 1Ex db IIС Т6 Gb/Ex tb IIIC T80°C Db, 1Ex db eb IIC T6 Gb/Ex tb IIIC T80°C Db, 2Ex db ec IIB T6 Gc/Ex tс IIIC T80°C Dс, 2Ex db ec IIC T6 Gc/ Ex tс IIIC T80°C Dс предназначены для работы во взрывоопасных зонах производств, средствах транспорта и хранения продуктов химической, нефтеперерабатывающей, газовой и других отраслей промышленности.

Особенности

Наличие встроенных кабельных вводов обеспечивает удобность подключения;

Грибовидная кнопка «Стоп» имеет механизм фиксации.

Конструкция

Взрывонепроницаемая оболочка постов ПВК-1, 2, 3 изготовлена из алюминиевого сплава и состоит из корпуса и крышки. Внутри оболочки на крышку установлены один, два или три (соответственно для одно-, двух- или трехкнопочных постов) контактных блока, обеспечивающих коммутацию электрических цепей. Привод кнопки «Стоп» — грибовидный с самофиксацией (либо без самофиксации по спецзаказу), привод «Пуск» — цилиндрический без самофиксации. Основным исполнительным органом постов являются блоки контактные. Блоки по умолчанию имеют один нормально разомкнутый (1НР) и один нормально замкнутый (1НЗ) контакты. Контактные зажимы блоков допускают присоединение двух проводов сечением до 2,5 мм² каждый или одного провода сечением до 4 мм².

По умолчанию в постах ПВК-1 установлена одна кнопка «Стоп» с самофиксацией красного цвета, в постах ПВК-2 — одна кнопка «Стоп» с самофиксацией красного цвета и одна кнопка «Пуск» зеленого цвета, в постах ПВК-3 — одна кнопка «Стоп» с самофиксацией красного цвета и две кнопки «Пуск» чёрного цвета.

Пост имеет два вводных устройства для обеспечения возможности подведения гибкого или бронированного кабеля диаметром от 8 мм до 14 мм. Посты управления могут комплектоваться по требованию заказчика 1 или 2 вводами других типов, имеющих маркировку взрывозащиты, соответствующую уровню и виду взрывозащиты постов, с возможностью подведения кабеля диаметром до 14 мм. Масса постов ПВК-1 не более 1,6 кг, ПВК-2 не более 1,8 кг, ПВК-3 не более 1,9 кг.

Связаться с нами

СЕРТИФИКАТЫ

СТО МР ПВК-1 2 3

ИГС ПВК-1 2 3

Сейсмо ПВК-1 2 3

СС ТР ТС 012 устройства коммутации00330.24

СПБ ПВК-1, 2, 3

Назначение

Посты предназначены для дистанционного управления электроприводами машин и механизмов в стационарных установках и на подвижных средствах наземного, морского транспорта, где они приводятся в действие вручную оператором, а также для сигнализации, связанной с названными электроприводами, либо другими электротехническими устройствами.

Посты управления:

с маркировкой взрывозащиты РВ Ex db I Mb в угольных и сланцевых шахтах, опасных по газу и пыли;

с маркировкой взрывозащиты 1Ex db IIА Т6 Gb/Ex tb IIIC T80°C Db, 1Ex db IIВ Т6 Gb/Ex tb IIIC T80°C Db, 1Ex db IIС Т6 Gb/Ex tb IIIC T80°C Db, 1Ex db eb IIC T6 Gb/Ex tb IIIC T80°C Db, 2Ex db ec IIB T6 Gc/Ex tс IIIC T80°C Dс, 2Ex db ec IIC T6 Gc/ Ex tс IIIC T80°C Dс предназначены для работы во взрывоопасных зонах производств, средствах транспорта и хранения продуктов химической, нефтеперерабатывающей, газовой и других отраслей промышленности.

Особенности

Наличие встроенных кабельных вводов обеспечивает удобность подключения;

Грибовидная кнопка «Стоп» имеет механизм фиксации.

Конструкция

Взрывонепроницаемая оболочка постов ПВК-1, 2, 3 изготовлена из алюминиевого сплава и состоит из корпуса и крышки. Внутри оболочки на крышку установлены один, два или три (соответственно для одно-, двух- или трехкнопочных постов) контактных блока, обеспечивающих коммутацию электрических цепей. Привод кнопки «Стоп» — грибовидный с самофиксацией (либо без самофиксации по спецзаказу), привод «Пуск» — цилиндрический без самофиксации. Основным исполнительным органом постов являются блоки контактные. Блоки по умолчанию имеют один нормально разомкнутый (1НР) и один нормально замкнутый (1НЗ) контакты. Контактные зажимы блоков допускают присоединение двух проводов сечением до 2,5 мм² каждый или одного провода сечением до 4 мм².

По умолчанию в постах ПВК-1 установлена одна кнопка «Стоп» с самофиксацией красного цвета, в постах ПВК-2 — одна кнопка «Стоп» с самофиксацией красного цвета и одна кнопка «Пуск» зеленого цвета, в постах ПВК-3 — одна кнопка «Стоп» с самофиксацией красного цвета и две кнопки «Пуск» чёрного цвета.

Пост имеет два вводных устройства для обеспечения возможности подведения гибкого или бронированного кабеля диаметром от 8 мм до 14 мм. Посты управления могут комплектоваться по требованию заказчика 1 или 2 вводами других типов, имеющих маркировку взрывозащиты, соответствующую уровню и виду взрывозащиты постов, с возможностью подведения кабеля диаметром до 14 мм. Масса постов ПВК-1 не более 1,6 кг, ПВК-2 не более 1,8 кг, ПВК-3 не более 1,9 кг.

Степень взрывозащиты:

РВ Ex db I Mb,1Ex db IIА Т6 Gb/Ex tb IIIC T80°C Db,1Ex db IIВ Т6 Gb/Ex tb IIIC T80°C Db,1Ex db IIС Т6 Gb/Ex tb IIIC T80°C Db,1Ex db eb IIC T6 Gb/Ex tb IIIC T80°C Db,2Ex db ec IIB T6 Gc/Ex tс IIIC T80°C Dс,2Ex db ec IIC T6 Gc/Ex tс IIIC T80°C Dс

Степень защиты, IP:

66

Исполнение:

Зона 1/Зона 2/РВ

Тип питания:

АС/DC

Температура эксплуатации, ⁰С:

от +1⁰С до + 35⁰С/от -10⁰С до + 45⁰С/от -40⁰С до + 40⁰С/от -60⁰С до + 40⁰С/от -60⁰С до + 45⁰С

Номер технических условий:

ТУ 3424-002- 00213569-2007

Климатическое исполнение:

ОМ1/Т1/Т5/У1/У5/УХЛ1/ХЛ1

Номинальное напряжение, В:

230/400/690

Частота переменного тока, Гц:

50/60

Комплектация кнопками:

Грибовидная кнопка с самофиксацией (2NO)

Материалы корпуса:

Алюминиевый сплав/Цинко-алюминиевый сплав

Высота над уровнем моря, м:

не более 4300

Номинальный ток, А:

16 A

Структура условного обозначения

ПВК-Х1 Х2 (Х3-)X4

ПВК — пост управления взрывозащищенный кнопочный.

Х1 — исполнение по количеству кнопок: 1 или 2 или 3.

Х2 — маркировка взрывозащиты:

1 — РВ Ex db I Mb;
2 — 1Ex db IIB Т6 Gb/Ex tb IIIC T80°C Db;
3 — 1Ex db IIС T6 Gb/Ex tb IIIC T80°C Db;
4 — 2Ex db еc IIC T6 Gс/Ex tс IIIC T80°C Dс;
6 — 1Ex db IIА T6 Gb/Ex tb IIIC T80°C Db;
7 — 2Ex db ec IIВ T6 Gс/Ex tс IIIC T80°C Dс;
9 — 1Ex db eb IIC T6 Gb/Ex tb IIIC T80°C Db.

Х3 — информация по спецзаказу: при установке нестандартного исполнения кнопок и (или) вводов, указывается количество и тип кнопок «Пуск»-«Стоп» и кабельных вводов по схеме (nПх-nCx)-d×n, где n — количество кнопок, П — цилиндрическая кнопка «ПУСК» без самофиксации, С — грибовидная кнопка «СТОП», х — цвет кнопки (Л — зеленый, С — синий, К — красный, Ч — черный и пр.), d — тип вводов; n — их количество. Примечание: каждая кнопка стандартно имеет пару контактов «1NO+1NC». При необходимости указывается схема контактов (2NO или 2NC).

Для стандартного исполнения кнопка «Стоп» имеет самофиксацию. Для исполнения без самофиксации дополнительно указывается индекс «без с/ф». При применении вводом серии ВК-Х-ВЭЛ указывается материал ввода, его тип и размер.

Х4— вид климатического исполнения и категория размещения по ГОСТ 15150-69: У1, ХЛ1, УХЛ1, ОМ1, Т1 (для 1Ex db IIВ Т6 Gb/Ex tb IIIC T80°C Db; 1Ex db IIС T6 Gb/Ex tb IIIC T80°C Db; 2Ex db еc IIC T6 Gс/Ex tс IIIC T80°C Dс; 1Ex db IIА T6 Gb/Ex tb IIIC T80°C Db; 2Ex db ec IIВ T6 Gс/Ex tс IIIC T80°C Dс; 1Ex db eb IIC T6 Gb/Ex tb IIIC T80°C Db и У5, Т5 (для РВ Ex db I Mb).

Пример формулировки заказа:

пост, содержащий два толкателя с маркировкой взрывозащиты РВ Ex db I Mb, климатического размещения У и категории размещения 5:

ПВК-21У5

пост, содержащий две кнопки, с маркировкой взрывозащиты 1Ex db IIB Т6 Gb/Ex tb IIIC T80°C Db, с одним кабельным вводом ВК-Л-ВЭЛ 2БМ -М20-Exd G, климатического исполнения и категории размещения ХЛ1:

ПВК-22-(Л-2БМ-М20)х1-(З-Л-М27)х1-ХЛ1

Габаритные и присоединительные размеры

Пост ПВК-1

Пост ПВК-2

Пост ПВК-3
