ПВК – ОЭАХ1-Х2-Х3-Х4-Х5-Х6-Х7-Х8-Х9-Х10-Х11

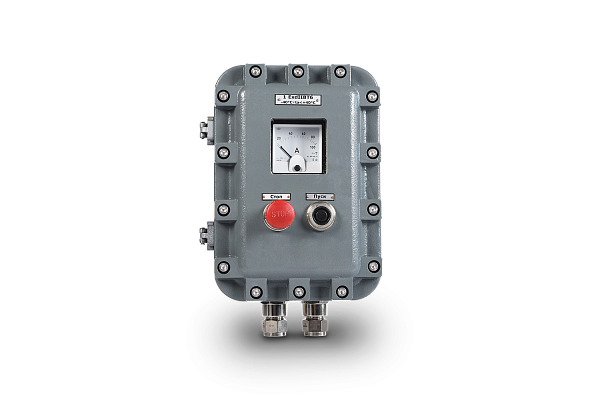

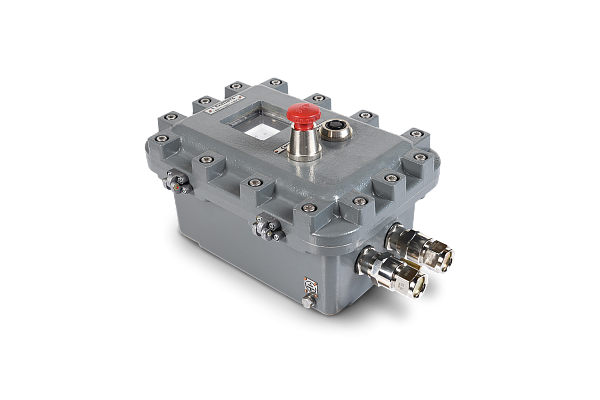

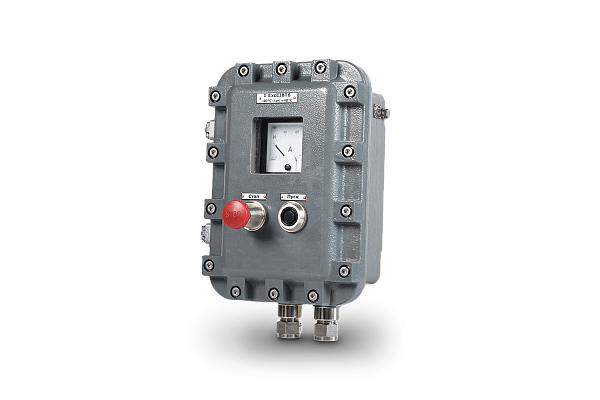

ПВК — пост управления взрывозащищенный кнопочный модернизированный.

ОЭА – применяемая оболочка электротехнических аппаратов.

Х1 – материал исполнения применяемой оболочки: В – алюминиевый сплав, Ц — сплав ЦОА1.

Х2 – обозначение (или габарит) используемой оболочки.

Х3 – количество и тип кнопок «Пуск»-«Стоп» по схеме nПх-nСх, где n — количество кнопок, П – цилиндрическая кнопка «ПУСК» без самофиксации, С – грибовидная кнопка «СТОП», х – цвет кнопки (Л — зеленый, С – синий, К – красный, Ч – черный, Ж — желтый).Каждая кнопка стандартно имеет пару контактов «1NO+1NC». При необходимости указывается схема контактов (2NO или 2NC). Для стандартного исполнения кнопка «Стоп» имеет самофиксацию. Для исполнения без самофиксации дополнительно указывается индекс «(без с/ф)». В случае отсутствия в заказе комплектующих, индекс не указывается. Примечание: каждая кнопка стандартно имеет пару контактов «1NO+1NC» — 1 нормально открытый + 1 нормально закрытый контакты.

Х4 – маркировка взрывозащиты:

1 — PB Ex db I Mb;

2 — 1Ex db llB T6 Gb/Ex tb IIIC T80°C Db;

11 — 1Ex db IIB+H2 T6 Gb/Ex tb IIIC T80°C Db;

15 — 1Ex db IIC T6 Gb X/Ex tb IIIC T80°C Db X;

17 — РВ Ex db mb [ib] I Mb в комплектации  с БЗВ,

18 — 1Ex db mb [ib] IIB T6 Gb Х/Ex tb IIIC T80°C Db в комплектации в БЗВ,

23 — 1Ex db mb [ib] IIB+Н2 T6 Gb/Ex tb IIIC T80°C Db в комплектации в БЗВ,

27 — 1Ex db mb [ib] IIС T6 Gb Х/Ex tb IIIC T80°C Db X в комплектации в БЗВ.

Х5 – количество и тип переключателей взрывозащищенных по схеме ЕхGNА(X)хn, где А – номинальный ток (12, 20, 25, 32, 40, 63), Х — номер коммутационной схемы переключателя, n — количество переключателей (указывается от 2 и более). В случае отсутствия в заказе комплектующего, индекс не указывается.

Х6 – количество и цвет индикаторов световых взрывозащищенных по схеме nХ(U), где n – количество необходимых индикаторов; Х – их цвет (К – красный, Л — зеленый; Ж — желтый; Р — оранжевый; С — синий; Б — белый); U — напряжение питания (24, 36, 127, 230 ,380 В). В случае отсутствия в заказе комплектующего, индекс не указывается.

Х7 – измерительный прибор по схеме: Р(Х/Х/Х), где Р – прибор (А — амперметр, В — вольтметр);

Х – характеристики прибора: тип прибора, его шкала измерения и ток подключения. В случае отсутствия в заказе комплектующего, индекс не указывается.

Примечание: параметры встроенных амперметров и вольтметров подробно указываются в заказе.

Х8 – количество и тип блоков звуковых взрывозащищенных по схеме nБЗВ (а-U-м-р), где n — количество (указывается от 2 и более), а — род тока (1 — постоянный, 2 — переменный); U — номинальное напряжение питания (для БЗВ-1:12, 24, 110, 127, 220; для БЗВ-2: 24, 36, 110, 127, 230); м — материал корпуса (Л — латунь, Н — нержавеющая сталь, С — сталь с антикоррозийным покрытием), р — тип и размер присоединительной резьбы (М25, G3/4, К3/4, М36). В случае отсутствия в заказе комплектующего, индекс не указывается.

Х9 – количество и тип клеммных зажимов по схеме А/nП, где А — номинальный ток, n — количество, П — индекс, указывающий на применение пружинных клемм. Для винтовых клемм индекс «П» не указывается.

Х10 — количество и тип кабельных вводов, сторона их установки по схеме d×n(Х), где d — тип вводов; n — их количество; Х — расположение на корпусе оболочки (А — слева, В — сверху, С — справа, сторона D не указывается).

При применении вводов серии ВК-Х-ВЭЛ указывается материал ввода, его тип и размер. По умолчанию расположение вводов снизу. По спец.заказу возможно расположение вводов на дне оболочки.

Х11 – вид климатического исполнения и категория размещения постов по ГОСТ 15150-69: У5, Т5, В5, В1 (для изделий маркировки РВ Ex db I Mb, РВ Ex db mb [ib] I Mb) и У1, ХЛ1, УХЛ1, ОМ1 (для изделий остальных исполнений).

Пример формулировки заказа:

многофункциональный пост ПВК с одной зеленой кнопкой «Пуск», с одной черной кнопкой «Стоп» без фиксации, с одной красной кнопкой «Стоп» с фиксацией, с одной синей кнопкой «Стоп» с фиксацией, с контактной группой 2NC, маркировкой взрывозащиты 1Ex db IIB T6 Gb, с одним зеленым индикатором световым на 230 В, с одним красным индикатором световым на 24 В, с амперметром серии Э42700 для измерения переменного тока, со шкалой 0-250 А и подключением 1 А, с блоком зажимов из 22 винтовых клемм на 24 А и из 9 пружинных клемм на 31 А, с двумя вводами ВК12-1Ex db IIC Gb-М20х1,5 и одним вводом ВК25-1Ex db IIC Gb-М42х2, расположенными снизу, и с тремя вводами ВК-Л-ВЭЛ2БМ-М25х1,5-ExdG-В1,5, расположенными сверху, климатического исполнения и категории размещения ХЛ1:

ПВК-ОЭАВ-4.1-1ПЛ-1СЧ(без с/ф)-1СК-1СС(2NC)-2-1Л(230)-1К(24)-А(Э42700/0-250А/1А)-24/22-РЕ/1-31/9П-РЕ/1-12х2-25х1-(Л-2БМ-М25)х3(В)-ХЛ1
