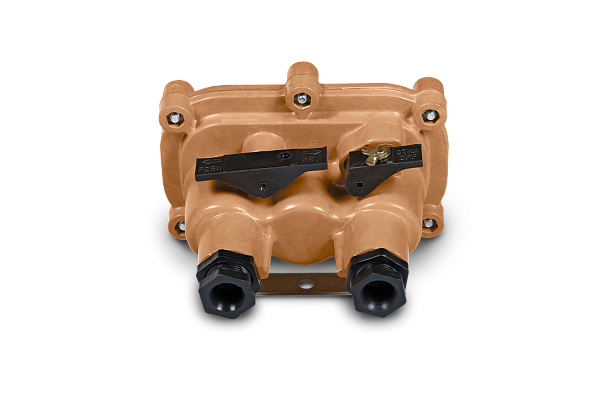

Пост кнопочный КУ-90

Назначение

Посты предназначены для работы в электрических цепях управления в угольных и сланцевых шахтах, опасных по газу и пыли (маркировка взрывозащиты РВ Ex db I Mb) и во взрывоопасных зонах всех классов предприятий химической, нефтеперерабатывающей, газовой и других отраслях промышленности (маркировка взрывозащиты 1Ex db IIB T5 Gb/Ex tb IIIC T95°C Db).

Применяются для дистанционного управления электромагнитными аппаратами (пускателями, контакторами) переменного и постоянного тока, а также в цепях сигнализации.

Особенности

Удобная конструкция переключения и фиксации кнопок, аналогичная обычному выключателю.

Может использоваться для включения/отключения освещения.

Конструкция из пластика, обладающая взрывонепроницаемой оболочкой и маркировкой взрывозащиты 1Ex db IIB T5 Gb/Ex tb IIIC T95°C Db, РВ Ex db I Mb.

Конструкция

Пост состоит из оболочки, вводного устройства с уплотнением, привода управления и кнопочных элементов. Вводное устройство предусматривает возможность подсоединения гибкого и бронированного кабелей, а также кабелей и проводов, прокладываемых в стальных трубах с условным проходом до 14 мм, и с уплотнением резиновыми кольцами. На рукоятках управления в зависимости от типа поста нанесены следующие надписи:

на однокнопочном – ОТКЛ OFF;

на двухкнопочном – ВКЛ ON; ОТКЛ OFF;

на трехкнопочном – FORW; REV; ОТКЛ OFF

Связаться с нами

СЕРТИФИКАТЫ

ТР ТС 012 КУ-90

Сейсмо КУ-90

ИГС КУ-90

Назначение

Посты предназначены для работы в электрических цепях управления в угольных и сланцевых шахтах, опасных по газу и пыли (маркировка взрывозащиты РВ Ex db I Mb) и во взрывоопасных зонах всех классов предприятий химической, нефтеперерабатывающей, газовой и других отраслях промышленности (маркировка взрывозащиты 1Ex db IIB T5 Gb/Ex tb IIIC T95°C Db).

Применяются для дистанционного управления электромагнитными аппаратами (пускателями, контакторами) переменного и постоянного тока, а также в цепях сигнализации.

Особенности

Удобная конструкция переключения и фиксации кнопок, аналогичная обычному выключателю.

Может использоваться для включения/отключения освещения.

Конструкция из пластика, обладающая взрывонепроницаемой оболочкой и маркировкой взрывозащиты 1Ex db IIB T5 Gb/Ex tb IIIC T95°C Db, РВ Ex db I Mb.

Конструкция

Пост состоит из оболочки, вводного устройства с уплотнением, привода управления и кнопочных элементов. Вводное устройство предусматривает возможность подсоединения гибкого и бронированного кабелей, а также кабелей и проводов, прокладываемых в стальных трубах с условным проходом до 14 мм, и с уплотнением резиновыми кольцами. На рукоятках управления в зависимости от типа поста нанесены следующие надписи:

на однокнопочном – ОТКЛ OFF;

на двухкнопочном – ВКЛ ON; ОТКЛ OFF;

на трехкнопочном – FORW; REV; ОТКЛ OFF

Степень взрывозащиты:

1Ex db IIB T5 Gb/Ex tb IIIC T95°C Db,РВ Ex db I Mb

Степень защиты, IP:

54

Исполнение:

Зона 1/РВ

Тип питания:

АС/DC

Температура эксплуатации, ⁰С:

от +1⁰С до + 35⁰С/от -5⁰С до + 35⁰С/от -10⁰С до + 35⁰С/от -10⁰С до + 45⁰С/от -40⁰С до + 40⁰С/от -60⁰С до + 40⁰С

Номер технических условий:

ТУ 3424-002- 00213569-2007

Климатическое исполнение:

Т2/Т5/У2/У5/ХЛ2/ХЛ5

Номинальное напряжение, В:

60/230/380

Частота переменного тока, Гц:

50/60

Дополнительные параметры:

Уплотнение

Материалы корпуса:

Пластик

Номинальный ток, А:

10 A

Структура условного обозначения

КУ-9Х1-Х2-Х3

КУ – кнопочный пост управления

9 – серия поста.

Х1 – исполнение по числу кнопочных элементов: 1, 2, 3

Х2 – исполнение по взрывозащите: 1Ex db IIB T5 Gb/Ex tb IIIC T95°C Db, РВ Ex db I Mb.

Х3 – климатическое исполнение и категория размещения по ГОСТ 15150-69:

У2, ХЛ2, Т2 (для 1Ex db IIB T5 Gb/Ex tb IIIC T95°C Db);
У5, ХЛ5, Т5 (для РВ Ex db I Mb).

Пример формулировки заказа:

пост двухкнопочный серии КУ-90, исполнение по взрывозащите РВ Ex d I Mb, климатического исполнения и категории размещения У5:

КУ-92-РВ Ex db I Mb-У5

Габаритные и присоединительные размеры

КУ 91-93, РВ Ex db l Mb

КУ 91-93, 1Ex db llВ Т5 Gb/Ex tb IIIC T95⁰C Db

Габариты - КУ 91-93, 1Ex d llВ Т5 Gb, Ex tb IIIC T950C Db.jpg

Тип поста	Число кнопочных компонентов	Число вводов	Диаметр кабеля, мм	Размер поста, мм а h		Масса, кг
КУ-91 РВ Ex db I Mb	1	1	до 14	112	162	0,8
КУ-92 РВ Ex db I Mb	2	2		128	165	1,3
КУ-93 РВ Ex db I Mb	3	2		135	165	1,5
КУ-91 1Ex db IIB T5 Gb/ Ex tb IIIC T95⁰C Db	1	1		112	147	0,97
КУ-92 1Ex db IIB T5 Gb/ Ex tb IIIC T95⁰C Db	2	2		128	150	1,05
КУ-93 1Ex db IIB T5 Gb/ Ex tb IIIC T95⁰C Db	3	2		135	150	1,98
