Структура условного обозначения

ПВК – ОЭАХ1-Х2-Х3-Х4-Х5-Х6-Х7-Х8-Х9П-Х10-Х11

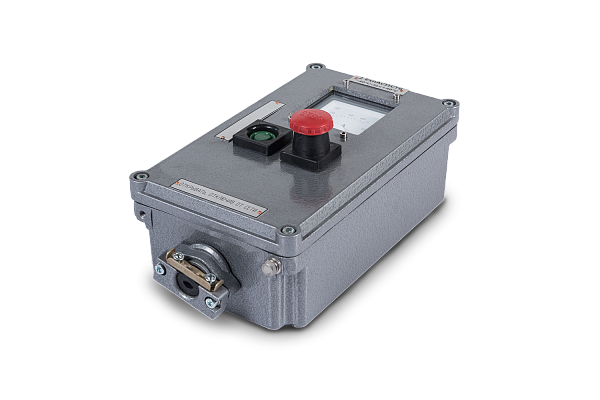

ПВК — пост управления взрывозащищенный кнопочный многофункциональный.

ОЭА – применяемая оболочка электротехнических аппаратов

Х1 – материал исполнения применяемой оболочки:

М – алюминиевый сплав (оболочка ОЭАМ-Х-Ex eb IIC Gb U-B1,5); П – пластмасса (оболочка ОЭАП-Х-Ex eb IIC Gb U-B1,5).

Х2 – обозначение (или габарит) используемой оболочки.

Х3 – количество и тип кнопок «Пуск»-«Стоп» по схеме nПх-nСх, где n — количество кнопок, П – цилиндрическая кнопка «ПУСК» без самофиксации с одним замыкающим контактом (1NO), С – грибовидная кнопка «СТОП» с размыкающим контактом (1NC), х – цвет кнопки (Л — зеленый, С – синий, К – красный, Ч – черный и пр.). При необходимости указывается схема контактов (1NO+1NC или 2NO, или 2NC). Для стандартного исполнения кнопка «Стоп» имеет самофиксацию. Для исполнения без самофиксации дополнительно указывается индекс «(без с/ф)». В случае отсутствия в заказе комплектующих, индекс не указывается.

Примечание: каждая кнопка стандартно имеет пару контактов «1NO+1NC» — 1 нормально открытый +1 нормально закрытый контакты;

Х4 – маркировка взрывозащиты: 5 — указывающая маркировку взрывозащиты 2Ex db ec IIC T6 Gc/Ex tc IIIC T80°C Dc, в том числе для постов с измерительными приборами Ех-компонентами; 7 —  2Ex nA nC IIC T6 Gc/Ex tc IIIC T80°C Dc для постов с измерительными приборами общепромышленного исполнения и/или с контактными блоками, и/или переключателями Ех-компонентами; 8 —  2Ex nA IIC T6 Gc/Ex tc IIIC T80°C Dc для постов с измерительными приборами общепромышленного исполнения; 14 — 1Ex db eb IIC T6 Gb/Ex tb IIIC T80°C Db, в том числе для постов с измерительными приборами Ех-компонентами.

16 — РП Ex eb I Mc; 20 — 2Ex db ec mb [ib] IIC T6 Gc/Ex tc IIIC T80°C Dc, в том числе для постов с измерительными приборами Ex-компонентами в комплектации с БЗВ; 21 — 2Ex nA nC mb [ib] IIC T6 Gc/Ex tc IIIC T80°C Dc для постов с измерительными приборами общепромышленного исполнения и/или с контактными блоками, и/или переключателями Ex-компонентами в комплектации с БЗВ; 22 — 2Ex nA mb [ib] IIC T6 Gc/Ex tc IIIC T80°C Dc для постов с измерительными приборами общепромышленного исполнения в комплектации с БЗВ; 26 — 1Ex db mb eb [ib] IIC T6 Gb/Ex tb IIIC T80°C Db, в том числе для постов с измерительными приборами Ex-компонентами в комплектации с БЗВ; 28 — РП Ex eb mb [ib] I Mc в комплектации с БЗВ.

Х5 – количество и тип переключателей взрывозащищенных по схеме ЕхGNА(X)хn, где А – номинальный ток (12, 20, 25, 32, 40, 63), Х — номер коммутационной схемы переключателя, n — количество переключателей (указывается от 2 и более). В случае отсутствия в заказе комплектующего, индекс не указывается.

Х6 – количество и цвет индикаторов световых взрывозащищенных по схеме nХ(U), где n – количество необходимых индикаторов; Х – их цвет (К – красный, Л — зеленый; Ж — желтый; Р — оранжевый; С — синий; Б — белый); U — напряжение питания (24, 36, 127, 230 ,380 В). В случае отсутствия в заказе комплектующего, индекс не указывается.

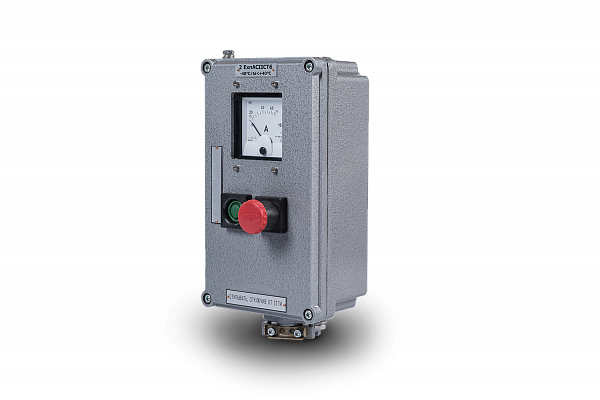

Х7 – измерительный прибор по схеме: Р(Х/Х/Х), где Р – прибор (А — амперметр, В — вольтметр), Х – характеристики прибора: тип прибора, его шкала измерения и ток подключения. В случае отсутствия в заказе комплектующего, индекс не указывается. Примечание: параметры встроенных амперметров и вольтметров подробно указываются в заказе.

Х8 – количество и тип блоков звуковых взрывозащищенных по схеме nБЗВ (а-U-м-р), где n — количество (указывается от 2 и более), а — род тока (1 — постоянный, 2 — переменный), U — номинальное напряжение питания (для БЗВ-1:12, 24,110, 127,220; для БЗВ-2: 24, 36, 110, 127, 230); м — материал корпуса (Л — латунь, Н — нержавеющая сталь, С — сталь с антикоррозийным покрытием), р — тип и размер присоединительной резьбы ( М25, G3/4, К3/4, М36). В случае отсутствия в заказе комплектующего, индекс не указывается.

Х9 – количество и тип клеммных зажимов по схеме А/nП, где А — номинальный ток, n —  количество, П — индекс, указывающий на применение пружинных клемм. Для винтовых клемм индекс «П» не указывается. В случае отсутствия, индекс не указывается.

Х10 — количество и тип кабельных вводов, сторона их установки по схеме d×n (X), где d — тип вводов; n — их количество, Х — расположение на корпусе оболочки (А — слева, В — сверху, С — справа, сторона D не указывается). При применении  вводов серии ВК-Х-ВЭЛ указывается материал ввода, его тип и размер. По умолчанию расположение вводов снизу. По спец.заказу возможно расположение вводов на дне оболочки.

Х11 – вид климатического исполнения и категория размещения постов по ГОСТ 15150: В1 (для изделий на базе оболочек ОЭАП-Х-Ex eb IIC Gb U-В1,5) и У1, ХЛ1, УХЛ1, ОМ1. Посты серии ПВК-ОЭАП, исполнения В1, предназначены для эксплуатации в атмосфере типа IV приморско-промышленная.

Пример формулировки заказа:

пост ПВК в металлической оболочке с маркировкой взрывозащиты 2Ex db еc llC T6 Gc/Ex tc IIIC T80°C Dc, с двумя зелеными кнопками «Пуск», с одной красной кнопкой «Стоп» с фиксацией, с одним переключателем ExGN на 25А коммутационной схемы 90, с одним красным индикатором на 230 В, с блоком зажимов из 10 винтовых мини-клемм на 25 А, с двумя вводами ВК-Л-ВЭЛ3-М25х1,5-ExеG, расположенными слева, климатического исполнения и категории размещения ОМ1:

ПВК-ОЭАМ-4.2-2ПЛ-1СК-5-ExGN25(90)-1К(230)-25/10-РЕ/1-(Л-3-М25)х2(А)-ОМ1
