Переключатель пакетный ExGN

Назначение

Пакетно-кулачковые выключатели и переключатели нагрузки взрывозащищенные серии ExGN предназначены для дистанционного управления электроприводами машин и механизмов в стационарных установках и на подвижных средствах наземного и морского транспорта, а также для сигнализации, связанной с названными электроприводами, либо другими электротехническими устройствами; для подземных выработок угольных шахт и рудников, опасных по газу и пыли.

Особенности

Возможность реализации практически любой схемы коммутации.

Работоспособность при температуре вплоть до -60°С

Конструкция

Переключатели ExGN с маркировкой взрывозащиты 1Ex db eb IIC T6 Gb/Ex tb IIIC T80°C Db, 2Ex db ec IIC T6 Gc/Ex tc IIIC T80°C Dc, РП Ex dc eb I Mc относятся к электрооборудованию с повышенной надежностью против взрыва и состоят из корпуса и крышки, в которую установлен переключатель ExGN (Ех-компонент с неразборной оболочкой состоит из общепромышленного переключателя, число контактных элементов которого не более 4, помещенного в капсулу, залитую компаундом и имеющего маркировку взрывозащиты Ex db ec I Mc U/ Ex db eb IIC Gb U).
Переключатели ExGN с маркировкой взрывозащиты 1Ex db IIC T6 Gb/ Ex tb IIIC T80°C Db относятся и РВ Ex db I Mb к взрывобезопасному электрооборудованию и состоят из корпуса и крышки, в которую установлен переключатель ExGN (Ex-компонент). Управление переключателем осуществляется через проходной вал, имеющий цилиндрическое взрывонепроницаемое соединение с втулкой оболочки.

Переключатели 1ЕхGN, 2ЕхGN, 12ЕхGN, 21ЕхGN, РВ ЕхGN, РП ЕхGN имеют два кабельных ввода ВК25, расположенных по сторонам B и D. Переключатели могут комплектоваться по требованию заказчика вводами других типов, имеющих маркировку взрывозащиты, соответствующую уровню и виду взрывозащиты переключателей.

Пакетно-кулачковые переключатели серии ЕхGN с маркировкой 1Ex db IIC T6 Gb X/Ex tb IIIC T80°C Db X, 1Ex db eb IIC T6 Gb X/ Ex tb IIIC T80°C Db X предназначены для трубной проводки, без применения трубных кабельных вводов, с прямым подсоединением труб к корпусу переключателя, в котором выполнены отверстия с резьбой G1¼. Знак «Х» в маркировке взрывозащиты указывает на их специальные условия применения, заключающиеся в следующем: применение данных изделий возможно при трубной проводке с заливкой проводов компаундом с соблюдением всех требований, указанных в руководстве по эксплуатации, так как во взрывонепроницаемый корпус устанавливается переключатель в общепромышленном исполнении.

При других размерах резьбы необходимо применять переходные муфты с маркировкой взрывозащиты Ex eb IIC Gb U/Ex db IIC Gb U.

Связаться с нами

СЕРТИФИКАТЫ

СС ТР ТС 012 устройства коммутации00330.24

СС 012 ЕхGN

Назначение

Пакетно-кулачковые выключатели и переключатели нагрузки взрывозащищенные серии ExGN предназначены для дистанционного управления электроприводами машин и механизмов в стационарных установках и на подвижных средствах наземного и морского транспорта, а также для сигнализации, связанной с названными электроприводами, либо другими электротехническими устройствами; для подземных выработок угольных шахт и рудников, опасных по газу и пыли.

Особенности

Возможность реализации практически любой схемы коммутации.

Работоспособность при температуре вплоть до -60°С

Конструкция

Переключатели ExGN с маркировкой взрывозащиты 1Ex db eb IIC T6 Gb/Ex tb IIIC T80°C Db, 2Ex db ec IIC T6 Gc/Ex tc IIIC T80°C Dc, РП Ex dc eb I Mc относятся к электрооборудованию с повышенной надежностью против взрыва и состоят из корпуса и крышки, в которую установлен переключатель ExGN (Ех-компонент с неразборной оболочкой состоит из общепромышленного переключателя, число контактных элементов которого не более 4, помещенного в капсулу, залитую компаундом и имеющего маркировку взрывозащиты Ex db ec I Mc U/ Ex db eb IIC Gb U).
Переключатели ExGN с маркировкой взрывозащиты 1Ex db IIC T6 Gb/ Ex tb IIIC T80°C Db относятся и РВ Ex db I Mb к взрывобезопасному электрооборудованию и состоят из корпуса и крышки, в которую установлен переключатель ExGN (Ex-компонент). Управление переключателем осуществляется через проходной вал, имеющий цилиндрическое взрывонепроницаемое соединение с втулкой оболочки.

Переключатели 1ЕхGN, 2ЕхGN, 12ЕхGN, 21ЕхGN, РВ ЕхGN, РП ЕхGN имеют два кабельных ввода ВК25, расположенных по сторонам B и D. Переключатели могут комплектоваться по требованию заказчика вводами других типов, имеющих маркировку взрывозащиты, соответствующую уровню и виду взрывозащиты переключателей.

Пакетно-кулачковые переключатели серии ЕхGN с маркировкой 1Ex db IIC T6 Gb X/Ex tb IIIC T80°C Db X, 1Ex db eb IIC T6 Gb X/ Ex tb IIIC T80°C Db X предназначены для трубной проводки, без применения трубных кабельных вводов, с прямым подсоединением труб к корпусу переключателя, в котором выполнены отверстия с резьбой G1¼. Знак «Х» в маркировке взрывозащиты указывает на их специальные условия применения, заключающиеся в следующем: применение данных изделий возможно при трубной проводке с заливкой проводов компаундом с соблюдением всех требований, указанных в руководстве по эксплуатации, так как во взрывонепроницаемый корпус устанавливается переключатель в общепромышленном исполнении.

При других размерах резьбы необходимо применять переходные муфты с маркировкой взрывозащиты Ex eb IIC Gb U/Ex db IIC Gb U.

Степень взрывозащиты:

1Ex db IIC T6 Gb/ Ex tb IIIC T80°C Db,1Ex db eb IIC T6 Gb/Ex tb IIIC T80°C Db,2Ex db ec IIC T6 Gc/Ex tc IIIC T80°C Dc,1Ex db IIC T6 Gb X/Ex tb IIIC T80°C Db X,1Ex db eb IIC T6 Gb X/Ex tb IIIC T80°C Db X,РВ Ex db I Mb, РП Ex db eb I Mc

Степень защиты, IP:

66

Исполнение:

Зона 1/Зона 2/РВ/РП

Температура эксплуатации, ⁰С:

от -40⁰С до + 45⁰С/от -35⁰С до + 50⁰С/от -50⁰С до + 50⁰С/от -60⁰С до + 45⁰С/от -60⁰С до + 50⁰С

Номер технических условий:

ТУ 3424-002- 00213569-2007

Климатическое исполнение:

В1/В5/ОМ1/ТУ1/ХЛ1

Номинальное напряжение, В:

690

Материалы корпуса:

Алюминиевый сплав/Пластик

Номинальный ток, А:

12, 20, 25, 32, 40, 63 A

Структура условного обозначения

Х1ExX2X3T-X4-(Х5-)X6-X7

X1 — обозначение исполнения по взрывозащите:

РВ — РВ Ex db I Mb;

РП — РП Ex db eb I Mc;

1 — 1Ex db IIC T6 Gb/Ex tb IIIC T80°C Db, 1Ex db IIC T6 Gb X/ Ex tb IIIC T80°C Db X.

12 — 1Ex db eb IIC T6 Gb X/Ex tb IIIC T80°C Db X.

2 — 2Ex db ec IIC T6 Gc/Ex tc IIIC T80°C Dc;

21 — 1Ex db eb IIC T6 Gb/Ex tb IIIC T80°C Db.

Ex — переключатель Ex-компонент для встраивания в другое взрывозащищенное оборудование.

Х2 — серия встроенного переключателя: GN.

Х3 — значение номинального тока, А.

Т — исполнение с трубным вводом. Индекс указывается только для маркировки взрывозащиты 1Ex db IIC T6 Gb X/Ex tb IIIC T80°C Db X и 1Ex db eb IIC T6 Gb X/ Ex tb IIIC T80°C Db X.

Х4 — схема, выбирается согласно коммутационной программе. Для исполнения без внутренних перемычек дополнительно указывается индекс «БП».

Х5 — исполнение по спецзаказу. Количество и тип кабельных вводов, сторона их установки по схеме dxn(Х), d — тип вводов, n — их количество, Х — расположение на корпусе оболочки (А — слева, В — сверху, С — справа, D — снизу). При применении вводов серии ВК-Х-ВЭЛ указывается материал ввода, его тип и размер. При применении двух вводов одного типа и размера со стандартным расположением (по стороне В и D), указывается по схеме dx2.

Х6 — вид климатического исполнения и категория размещения по ГОСТ 15150-69: ТУ1, ОМ1, ХЛ1, В1, В5.

Х7 — материал исполнения применяемой оболочки для РВ Ex db I Mb: Ц — сплав ЦОА1.

Пример формулировки заказа:

переключатель на номинальный ток 12А по схеме 90 с углом поворота 60°, с одним кабельным вводом ВК-Л-ВЭЛ 3-М20-ExеG на стороне С, с маркировкой взрывозащиты 2Ex db ec IIC T6 Gc/Ex tc IIIC T80°C Dc, климатическим исполнением и категорией размещения В1:

2ExGN12-90-(Л-3-М20)х1(С)-В1

переключатель на номинальный ток 20А по схеме 52 с углом поворота 60°, с двумя кабельными вводами ВК-Л-ВЭЛ 2БМ-М20-ExdG, расположенными на сторонах В и D, с маркировкой взрывозащиты 1Ex db IIC T6 Gb/Ex tb IIIC T80°C Db климатическим исполнением и категорией размещения В1:

1ExGN20-52-(Л-2БМ-М20)х2-В1

Габаритные и присоединительные размеры

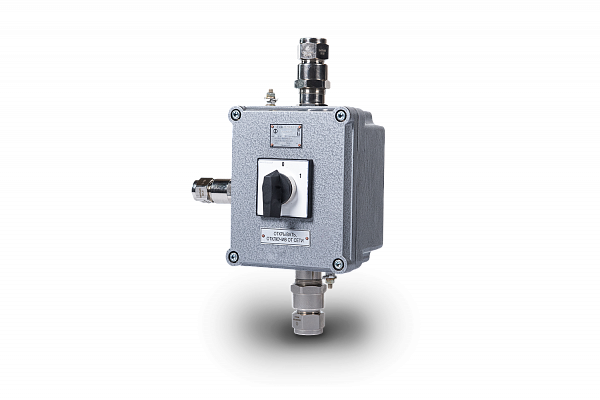

Тип переключателя 2ExGN, 21ExGN, РПExGN

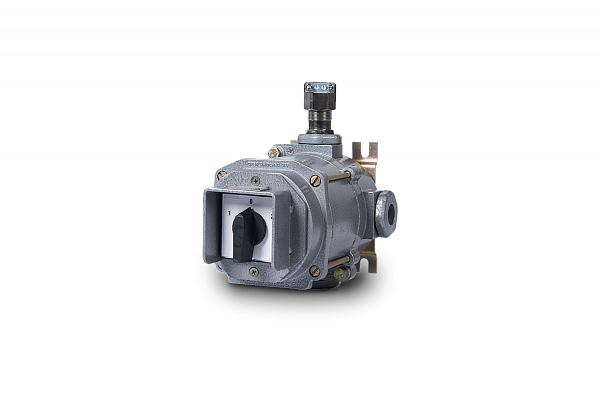

Тип переключателя 1ExGN, РВExGN

Тип переключателя 1ExGNХХ Т, 12ExGNХХ Т
