Светильник ВЭЛАН-Ш

Назначение

Светильник может использоваться как для местного освещения на угольных выработках, так и в других местах, опасных по взрывоопасному газу, угольной пыли и др., в соответствии с маркировкой взрывозащиты.

Конструкция

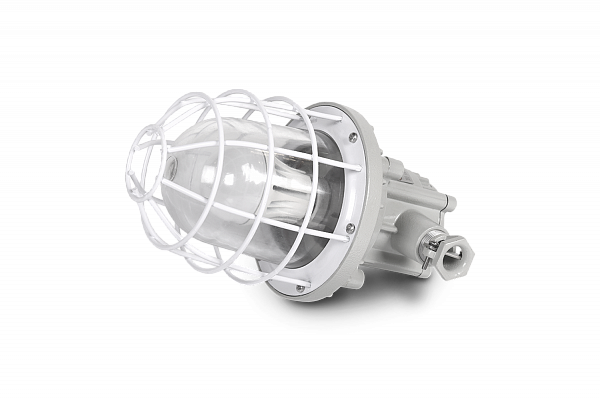

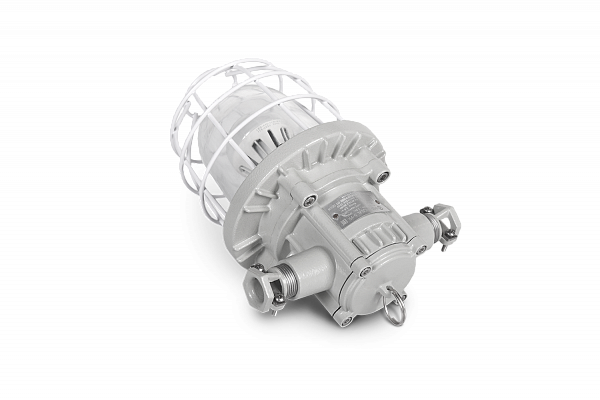

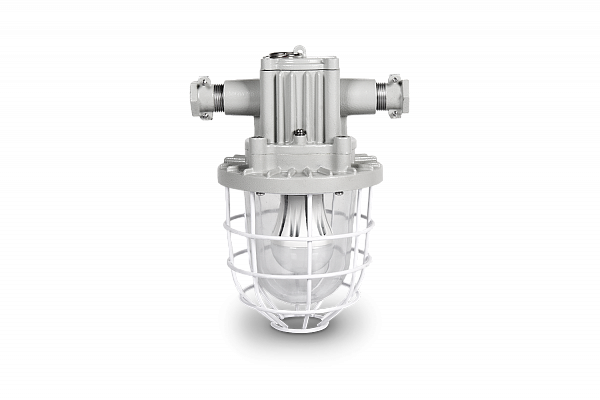

Корпус светильника образует взрывонепроницаемую оболочку с видом взрывозащиты «d». В светильнике два отделения: вводное отделение для подключения кабеля и отделение, в котором располагается источник света. Наличие двух кабельных вводов обеспечивает возможность транзитного подключения светильников. Защитное стекло — термостойкое, особопрочное, с высокой светопропускающей способностью. Для защиты стекла дополнительно применяется защитная решетка. Внутри и снаружи светильника установлены болты заземления. Светильник изготавливается в двух исполнениях: в стальном корпусе со светодиодной панелью и кабельными вводами с резьбой G¾ и в корпусе из сплава ЦОА-1 с цокольными лампами и возможностью установки кабельных вводов с резьбой как G¾ так и G1.

Особенности

Надежность конструкции.
Большой световой поток при малых габаритах.
Возможность использования светильника для общего освещения.
Возможность транзитного подключения.
Применение светодиодных источников света позволяет сократить расходы на обслуживание. Срок службы светодиодов составляет порядка 100 000ч. или 10 лет непрерывной работы, для исполнений с цокольными лампами удобство в обслуживании и быстрой замене лампы.
Коррозионностойкие материалы со специальным покрытием обеспечивают длительный срок службы изделия.

Источники света

Для исполнения из стали:
— Светодиодная панель 18Вт
Для исполнения из ЦОА-1:
— Лампа накаливания (Л.НАК.) мощностью до 95 Вт.
— Компактная люминесцентная энергосберегающая лампа (ЭНСБ.Л.) мощностью до 13 Вт.
— Светодиодная цокольная лампа (СД.Л.) мощностью до 10 Вт.

Связаться с нами

СЕРТИФИКАТЫ

Назначение

Светильник может использоваться как для местного освещения на угольных выработках, так и в других местах, опасных по взрывоопасному газу, угольной пыли и др., в соответствии с маркировкой взрывозащиты.

Конструкция

Корпус светильника образует взрывонепроницаемую оболочку с видом взрывозащиты «d». В светильнике два отделения: вводное отделение для подключения кабеля и отделение, в котором располагается источник света. Наличие двух кабельных вводов обеспечивает возможность транзитного подключения светильников. Защитное стекло — термостойкое, особопрочное, с высокой светопропускающей способностью. Для защиты стекла дополнительно применяется защитная решетка. Внутри и снаружи светильника установлены болты заземления. Светильник изготавливается в двух исполнениях: в стальном корпусе со светодиодной панелью и кабельными вводами с резьбой G¾ и в корпусе из сплава ЦОА-1 с цокольными лампами и возможностью установки кабельных вводов с резьбой как G¾ так и G1.

Особенности

Надежность конструкции.
Большой световой поток при малых габаритах.
Возможность использования светильника для общего освещения.
Возможность транзитного подключения.
Применение светодиодных источников света позволяет сократить расходы на обслуживание. Срок службы светодиодов составляет порядка 100 000ч. или 10 лет непрерывной работы, для исполнений с цокольными лампами удобство в обслуживании и быстрой замене лампы.
Коррозионностойкие материалы со специальным покрытием обеспечивают длительный срок службы изделия.

Источники света

Для исполнения из стали:
— Светодиодная панель 18Вт
Для исполнения из ЦОА-1:
— Лампа накаливания (Л.НАК.) мощностью до 95 Вт.
— Компактная люминесцентная энергосберегающая лампа (ЭНСБ.Л.) мощностью до 13 Вт.
— Светодиодная цокольная лампа (СД.Л.) мощностью до 10 Вт.

Степень взрывозащиты:

РВ Ex db I Mb,РН1

Тип оборудования:

Светильник

Степень защиты, IP:

65

Световая отдача, Лм/Вт:

110

Исполнение:

РВ/РН

Температура эксплуатации, ⁰С:

от -40⁰С до + 40⁰С

Вид источника света:

Л.НАК./ЭНСБ.Л./СД.Л.

Номер технических условий:

ПИНЮ.676200.002 ТУ

Мощность, Вт:

10/13/95

Напряжение питания, В:

127/230

Климатическое исполнение:

У5

Комплектация кабельными вводами:

Вводы для не бронированного кабеля

Диапазон диаметров вводимых кабелей, мм:

8-14

Материалы корпуса:

Цинко-алюминиевый сплав

Структура условного обозначения:

ВЭЛАН -Ш–Х1 Х2–Х3–Х4–Х5–Х6
ВЭЛАН-Ш – светильник взрывозащищенный шахтный.
Х1 – тип применяемой лампы: Л.НАК. – лампа накаливания; ЭНСБ.Л. – энергосберегающие
лампы; СД.Л. – энергосберегающие светодиодные лампы и светодиодной панели для светильника изготовленного из стали.
Х2 – мощность используемой в светильнике лампы (Вт).
Х3 — цвет плафона: К- красный. Индекс не указывается при заказе светильника с прозрачным
плафоном.
Х4 – вид климатического исполнения и категория размещения по ГОСТ 15150: У5.
Х5 – маркировка взрывозащиты или тип исполнения: РВ Ех db I Mb или РН1. Для РВ Ех db I Mb маркировку допускается не указывать.
Х6 – индекс Ц указывается для светильника изготовленного из сплавав ЦОА-1.

Пример формулировки заказа:

обозначения светильника с маркировкой взрывозащиты РВ Ex db I Mb для лампы накаливания мощностью 95Вт, климатического исполнения и категории размещения У5:
ВЭЛАН-Ш-Л.НАК.95-У5-Ц.

Фотометрические кривые

ВЭЛАН-Ш-Л.НАК.95 220В АС ВЭЛАН-Ш-СД.Л.5 127В АС ВЭЛАН-Ш-СД.Л.10

1 470 Лм 563 Лм 1113 Лм

Габаритные и присоединительные размеры
