Светильник ВЭЛАН 75

Назначение

Светильник взрывозащищенный предназначен для стационарной установки на промышленных предприятиях, опасных по взрывоопасному газу и пыли, в соответствии с маркировкой взрывозащиты.

Особенности

Светодиодный источник света при одинаковом световом потоке потребляет до десяти раз меньше электроэнергии, чем лампа накаливания. КПД светильника приближается к 100%, что также сказывается на энергосбережении.
Совершенно новая система охлаждения светодиодной матрицы на основе тепловых трубок, которая обеспечивает эффективное отведение тепла.
Крепление на скобе позволяет смонтировать светильник на стене, на потолке, на полу под разными углами.
Светильник устойчив к механическим и вибрационным воздействиям.
Мгновенный пуск светильника и его выход на заданную мощность, высокие показатели освещенности, близость освещения к естественному, меньший слепящий эффект, сила света, не меняющаяся во всем диапазоне питающих напряжений, высокий индекс цветопередачи, обеспечивающий лучшую видимость и контрастность, а также отсутствие стробоскопического эффекта (мерцание) делают светильник не заменимым на производстве.
ВЭЛАН75 имеет малую массу.

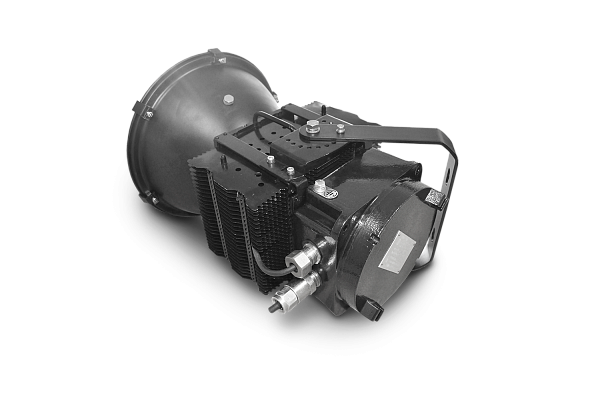

Конструкция

Светильник состоит из алюминиевого радиатора с применением теплопроводных трубок, к которому крепится светодиодный блок. Он состоит из обоймы, в которую установлен защитный плафон из особо прочного закаленного стекла, с высокой светопропускающей способностью и алюминиевой крышки, образующей взрывонепроницаемую оболочку с взрывозащитой «d». Корпус светильника окрашен акриловой эмалью черного цвета, стойкой к механическим воздействиям. Сверху радиатора установлена коробка, в которой располагается драйвер, клеммный зажим и один кабельный ввод для подключения питания. Светильник крепится с помощью скобы с возможностью регулировки угла наклона (13 положений).

Связаться с нами

СЕРТИФИКАТЫ

Назначение

Светильник взрывозащищенный предназначен для стационарной установки на промышленных предприятиях, опасных по взрывоопасному газу и пыли, в соответствии с маркировкой взрывозащиты.

Особенности

Светодиодный источник света при одинаковом световом потоке потребляет до десяти раз меньше электроэнергии, чем лампа накаливания. КПД светильника приближается к 100%, что также сказывается на энергосбережении.
Совершенно новая система охлаждения светодиодной матрицы на основе тепловых трубок, которая обеспечивает эффективное отведение тепла.
Крепление на скобе позволяет смонтировать светильник на стене, на потолке, на полу под разными углами.
Светильник устойчив к механическим и вибрационным воздействиям.
Мгновенный пуск светильника и его выход на заданную мощность, высокие показатели освещенности, близость освещения к естественному, меньший слепящий эффект, сила света, не меняющаяся во всем диапазоне питающих напряжений, высокий индекс цветопередачи, обеспечивающий лучшую видимость и контрастность, а также отсутствие стробоскопического эффекта (мерцание) делают светильник не заменимым на производстве.
ВЭЛАН75 имеет малую массу.

Конструкция

Светильник состоит из алюминиевого радиатора с применением теплопроводных трубок, к которому крепится светодиодный блок. Он состоит из обоймы, в которую установлен защитный плафон из особо прочного закаленного стекла, с высокой светопропускающей способностью и алюминиевой крышки, образующей взрывонепроницаемую оболочку с взрывозащитой «d». Корпус светильника окрашен акриловой эмалью черного цвета, стойкой к механическим воздействиям. Сверху радиатора установлена коробка, в которой располагается драйвер, клеммный зажим и один кабельный ввод для подключения питания. Светильник крепится с помощью скобы с возможностью регулировки угла наклона (13 положений).

Степень взрывозащиты:

1Ex db IIС T5 Gb,1Ex db еb IIС T5 Gb,Ex tb IIIC T95°C Db

Тип оборудования:

Светильник

Степень защиты, IP:

65/66/67

Световая отдача, Лм/Вт:

110

Исполнение:

Зона 1

Класс защиты от поражения током:

I

Температура эксплуатации, ⁰С:

от -60⁰С до + 50⁰С

Вид источника света:

Сверхъяркие светодиоды

Номер технических условий:

ПИНЮ.676200.001 ТУ

Мощность, Вт:

140/200

Напряжение питания, В:

230

Коэффициент мощности, cos ɸ:

≥0,95

Вид монтажа:

Скоба

Климатическое исполнение:

В1/ОМ1/УХЛ1

Частота переменного тока, Гц:

50

Комплектация кабельными вводами:

Вводы для не бронированного кабеля

Зона применения:

Зона 1

Материалы корпуса:

Алюминиевый сплав

Структура условного обозначения

ВЭЛАН75-СД.Л.Х1Х2(Х3)-Х4-Х5-Х6

ВЭЛАН75 — светильник взрывозащищенный светодиодный.

СД.Л. — светодиодный модуль.

Х1 — мощность светильника, Вт: 140 или 200.

Х2 — тип крепления: С — на скобе.

Х3 — напряжение питания и тип тока.

Х4 — вид отражателя: КО — куполообразный отражатель.

Х5 — вид климатического исполнения и категория размещения по ГОСТ 15150: УХЛ1, В1, ОМ1.

Х6 — маркировка взрывозащиты: 1Ex db IIС T5 Gb, 1Ex db еb IIС T5 Gb, для взрывозащиты 1Ex db IIС T5 Gb индекс допускается не указывать.

Примечание: По умолчанию светильник с видом взрывозащиты 1Ex db IIC T5 Gb комплектуется одним кабельным вводом ВК- С-ВЭЛ 4-К½-Exd для не бронированного кабеля. Светильники с видом взрывозащиты 1Ex db eb IIC T5 Gb комплектуются кабельным вводом ВК-С-ВЭЛ 3-М20-Ехe. В случае необходимости заказа светильника с другим кабельным вводом, после условного обозначения светильника нужно дополнительно прописать слова «в комплекте с кабельным вводом» и прописать его обозначение, основываясь на перечне кабельных вводов в главе «КОМПЛЕКТНОСТЬ ПОСТАВКИ».

Пример формулировки заказа:

обозначение светильника мощностью 200 Вт, с напряжением питания 230В переменного тока, с куполообразным отражателем, креплением на скобе, климатическим исполнением и категорией размещения УХЛ1, видом взрывозащиты 1Ex db IIС T5 Gb:

ВЭЛАН75-СД.Л.200С1(230АС)-КО-УХЛ1

Комплектность поставки

В стандартный комплект поставки входит крепление «С» (скоба). Дополнительно заказывается защитная решетка.

Светильник с видом взрывозащиты 1Ex db IIC T5 Gb комплектуется по умолчанию одним кабельным вводом для не бронированного кабеля ВК-С-ВЭЛ4-К½-ExdG.

Светильники с видом взрывозащиты 1Ex db eb IIC T5 Gb комплектуются кабельным вводом ВК-С-ВЭЛ 3-М20-ЕхeG.

По специальному заказу светильник может комплектоваться:

Для светильников с видом взрывозащиты 1Ex db IIC T5 Gb:

— ВК-Х-ВЭЛ2БМ-К½-ExdG для бронированного кабеля;

— ВК-Х-ВЭЛ2БТ- К½-ExdG-G½″ для бронированного или не бронированного кабеля проложенного в трубе;

— ВК-Х-ВЭЛ2БТ-К½-ExdG-G½″ и муфту ММРн-15, для бронированного или не бронированного кабеля, проложенного в металлорукаве.

Для светильников с видом взрывозащиты 1Ex db eb IIC T5 Gb:

— ВК-Х-ВЭЛ1БМ-М20-ExeG для бронированного кабеля;

— ВК-Х-ВЭЛ1БТ- М20- ExeG-G½″ для бронированного или не бронированного кабеля проложенного в трубе;

— ВК-Х-ВЭЛ1БТ-М20-ExeG-G½″ и муфту ММРн-15, для бронированного или не бронированного кабеля, проложенного в металлорукаве.

Фотометрическая кривая

ВЭЛАН75-СД.Л.140/200

15 778 Лм/22 640 Лм

Габаритные и присоединительные размеры

1Ex db IIC T5 Gb 1Ex db eb IIC T5 Gb
