Светильник ВЭЛАН 55

Назначение

Взрывозащищенные светильники с корпусом из модифицированного алюминиевого сплава предназначены для общего освещения взрывоопасных зон всех классов в соответствии с маркировкой взрывозащиты.

Особенности

Применение электронного ПРА в светильниках ВЭЛАН55 позволило:

Добиться увеличения срока службы ламп, сокращая расходы на обслуживание.
Исключить мерцание ламп при включении светильника (мгновенный запуск).
Обеспечить высокий коэффициент мощности cosφ≥0,95.
Нет необходимости дополнительно устанавливать компенсатор.
Коррозионностойкие материалы со специальным покрытием обеспечивают длительный срок службы.
Светильник предназначен для нефтехимической промышленности.

Конструкция

Светильник состоит из корпуса цилиндрической формы с порошковым покрытием.

Светопропускающий элемент изготовлен из ударопрочного боросиликатного стекла.

Схемотехника светильника с лампой и электронным пускорегулирующим аппаратом ПРА размещены в корпусе с видом взрывозащиты «взрывонепроницаемая оболочка». На светильнике установлены два кабельных ввода для транзитной прокладки не бронированного кабеля питания. Заземление светильника обеспечивается внутренними и наружными болтами заземления.

Связаться с нами

СЕРТИФИКАТЫ

Назначение

Взрывозащищенные светильники с корпусом из модифицированного алюминиевого сплава предназначены для общего освещения взрывоопасных зон всех классов в соответствии с маркировкой взрывозащиты.

Особенности

Применение электронного ПРА в светильниках ВЭЛАН55 позволило:

Добиться увеличения срока службы ламп, сокращая расходы на обслуживание.
Исключить мерцание ламп при включении светильника (мгновенный запуск).
Обеспечить высокий коэффициент мощности cosφ≥0,95.
Нет необходимости дополнительно устанавливать компенсатор.
Коррозионностойкие материалы со специальным покрытием обеспечивают длительный срок службы.
Светильник предназначен для нефтехимической промышленности.

Конструкция

Светильник состоит из корпуса цилиндрической формы с порошковым покрытием.

Светопропускающий элемент изготовлен из ударопрочного боросиликатного стекла.

Схемотехника светильника с лампой и электронным пускорегулирующим аппаратом ПРА размещены в корпусе с видом взрывозащиты «взрывонепроницаемая оболочка». На светильнике установлены два кабельных ввода для транзитной прокладки не бронированного кабеля питания. Заземление светильника обеспечивается внутренними и наружными болтами заземления.

Степень взрывозащиты:

1Ex db IIC T6 GbEx tb IIIC T80°C Db

Тип оборудования:

Светильник

Степень защиты, IP:

65/66/67

Исполнение:

Зона 1

Тип питания:

АС

Класс защиты от поражения током:

I

Температура эксплуатации, ⁰С:

от -40⁰С до + 40⁰С/от -60⁰С до + 50⁰С

Вид источника света:

Линейные люминесцентные лампы/Линейные светодиодные лампы

Номер технических условий:

ПИНЮ.676200.001 ТУ

Мощность, Вт:

9/18/36

Напряжение питания, В:

230

Коэффициент мощности, cos ɸ:

≥0,95

Вид монтажа:

Рым-болт/Потолочное крепление

Климатическое исполнение:

В1/ОМ1/У1/УХЛ1

Комплектация кабельными вводами:

Вводы для не бронированного кабеля

Зона применения:

Зона 1

Материалы корпуса:

Алюминиевый сплав

Структура условного обозначения

ВЭЛАН Х1-СД.Л.Х2хХ3 Х4-Х5-Х6

ВЭЛАН — светильник взрывозащищенный для промышленных предприятий.

Х1 — серия светильника: 55 — светильник с корпусом из модифицированного алюминиевого сплава.

СД.Л. — индекс, указывающий на применение светодиодных ламп.

Х2 — количество ламп в светильнике: 1 или 2.

Х3 — мощность используемой в светильнике лампы (Вт):

— линейная светодиодная лампа: 9 (замена люм.лампы 18Вт) или 18 (замена люм.лампы 36Вт);

— люминесцентная лампа: 18 или 36.

Х4 — тип крепления: П — потолочное; Р — рым-болт

Х5 — маркировка взрывозащиты: 1Ex db IIC T6 Gb для светильника серии ВЭЛАН55.

Х6 — вид климатического исполнения и категория размещения по ГОСТ 15150:

— У1, ОМ1 — для светильников с люминесцентными лампами;

— УХЛ1, ОМ1, В1 — для светильников со светодиодными лампами.

Пример формулировки заказа:

обозначение светильника для линейной люминесцентной лампы, мощностью 36Вт, потолочного крепления, работающего от 230В АС, климатического исполнения и категории размещения У1:

ВЭЛАН 55-1х36П-1Ex db IIC T6 Gb-У1

Комплектность поставки

Светильник поставляется с выбранным типом ламп и по умолчанию с заглушкой.

Дополнительно заказываются кабельные вводы:

— ВК-Х-ВЭЛ 2-М25-ExdG для не бронированного кабеля;

— ВК-Х-ВЭЛ 4-М25-ExdG для не бронированного кабеля;

— ВК-Х-ВЭЛ 2БМ-М25-ExdG для бронированного кабеля;

— ВК-Х-ВЭЛ 2БТ- М25-ExdG- G3 /4″для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20;

— ВК-Х-ВЭЛ 2БТ- М25-ExdG- G3 /4″для не бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.

При заказе светильника нужно учитывать, что в корпусе светильника нарезана резьба М25.

При заказе маркировка кабельного ввода прописывается отдельно после условного обозначения светильника.

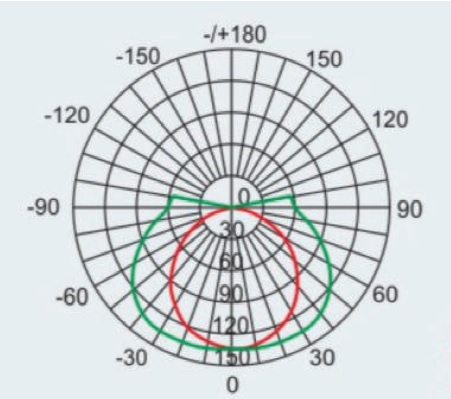

Фотометрические кривые

Габаритные и присоединительные размеры
