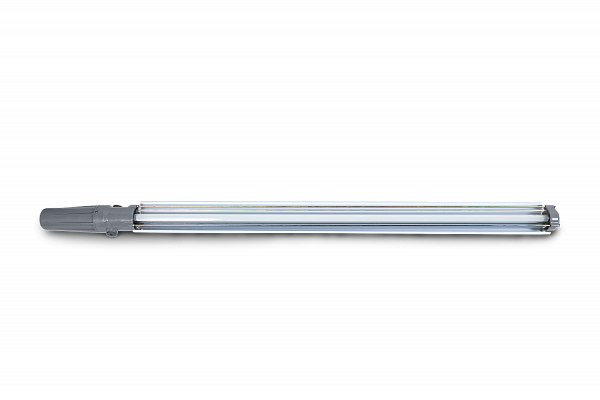

Светильник ВЭЛАН 51

Назначение

Взрывозащищенные светильники с корпусом из модифицированного алюминиевого сплава предназначены для общего освещения взрывоопасных зон всех классов в соответствии с маркировкой взрывозащиты.

Особенности

Применение электронного ПРА в светильниках ВЭЛАН51 позволило:

Добиться увеличения срока службы ламп, сокращая расходы на обслуживание.
Исключить мерцание ламп при включении светильника (мгновенный запуск).
Обеспечить высокий коэффициент мощности cos φ≥0,95.
Нет необходимости дополнительно устанавливать компенсатор.
Коррозионностойкие материалы со специальным покрытием обеспечивают длительный срок службы.
Возможность установки внутрь светильника блока аварийного управления с аккумулятором, обеспечивающим автономную работу светильника до 2 часов (только для светильников с 2-мя лампами (люминесцентными и светодиодными)).

Конструкция

Cветильник состоит из алюминиевого корпуса цилиндрической формы с порошковым покрытием. Светопропускающий элемент изготовлен из ударопрочного боросиликатного стекла. Схемотехника светильника с лампой и электронным пускорегулирующим аппаратом ПРА размещены в корпусе с видом взрывозащиты «взрывонепроницаемая оболочка». При заказе светильника с аккумулятором дополнительно устанавливается аккумулятор и блок управления. На светильник возможна установка двух кабельных вводов для транзитной прокладки кабеля питания. Заземление светильника обеспечивается внутренними и наружными болтами заземления.

Источник света

Линейные люминесцентные лампы. Линейные светодиодные лампы. Патрон — G13, двухштырьковый

Связаться с нами

СЕРТИФИКАТЫ

Назначение

Взрывозащищенные светильники с корпусом из модифицированного алюминиевого сплава предназначены для общего освещения взрывоопасных зон всех классов в соответствии с маркировкой взрывозащиты.

Особенности

Применение электронного ПРА в светильниках ВЭЛАН51 позволило:

Добиться увеличения срока службы ламп, сокращая расходы на обслуживание.
Исключить мерцание ламп при включении светильника (мгновенный запуск).
Обеспечить высокий коэффициент мощности cos φ≥0,95.
Нет необходимости дополнительно устанавливать компенсатор.
Коррозионностойкие материалы со специальным покрытием обеспечивают длительный срок службы.
Возможность установки внутрь светильника блока аварийного управления с аккумулятором, обеспечивающим автономную работу светильника до 2 часов (только для светильников с 2-мя лампами (люминесцентными и светодиодными)).

Конструкция

Cветильник состоит из алюминиевого корпуса цилиндрической формы с порошковым покрытием. Светопропускающий элемент изготовлен из ударопрочного боросиликатного стекла. Схемотехника светильника с лампой и электронным пускорегулирующим аппаратом ПРА размещены в корпусе с видом взрывозащиты «взрывонепроницаемая оболочка». При заказе светильника с аккумулятором дополнительно устанавливается аккумулятор и блок управления. На светильник возможна установка двух кабельных вводов для транзитной прокладки кабеля питания. Заземление светильника обеспечивается внутренними и наружными болтами заземления.

Источник света

Линейные люминесцентные лампы. Линейные светодиодные лампы. Патрон — G13, двухштырьковый

Степень взрывозащиты:

1Ex db IIC T6…T5 Gb,Ex tb IIIC T80°…Т95°C Db

Тип оборудования:

Светильник

Степень защиты, IP:

65/66/67

Световая отдача, Лм/Вт:

110

Исполнение:

Зона 1

Тип питания:

АС

Класс защиты от поражения током:

I

Температура эксплуатации, ⁰С:

от -40⁰С до + 40⁰С/от -60⁰С до + 50⁰С

Вид источника света:

Линейные люминесцентные лампы/Линейные светодиодные лампы/Патрон — G13, двухштырьковый

Номер технических условий:

ПИНЮ.676200.001 ТУ

Мощность, Вт:

9/18/36/58

Напряжение питания, В:

230

Коэффициент мощности, cos ɸ:

≥0,95

Вид монтажа:

Потолочное крепление/Опора

Климатическое исполнение:

У1/УХЛ1

Частота переменного тока, Гц:

50

Материалы корпуса:

Алюминиевый сплав

Сертификаты:

2167

Структура условного обозначения

ВЭЛАН 51-АК-СД.Л.Х1хХ2 Х3–Х4–Х5

ВЭЛАН51— светильник взрывозащищенный для промышленных предприятий с корпусом из модифицированного алюминиевого сплава.

АК– индекс, указывающий на наличие в светильнике аккумуляторной батареи и возможность работы светильника от нее. В том случае, если аккумуляторная батарея не требуется, индекс не указывается. Аккумулятор устанавливается только на светильники с 2-мя лампами (люминесцентными и светодиодными).

СД.Л. – индекс, указывающий на применение светодиодных ламп (только для СД.Л .9 и 18). Для линейных люминесцентных ламп индекс не указывается.

Х1– количество ламп в светильнике: 1 или 2.

Х2– мощность используемой в светильнике лампы (Вт): люминесцентная лампа — 18, 36 или 58; линейная светодиодная лампа – 9 (замена люм.лампы 18Вт); 18 (замена люм.лампы 36Вт).

Х3– тип крепления: П–потолочное, О–на опоре

Х4– маркировка взрывозащиты: 1Ex db IIC T6…Т5 Gb.

X5 – вид климатического исполнения и категория размещения по ГОСТ 15150: У1 – для светильников с люминесцентными лампами; УХЛ1 – для светильников со светодиодными лампами. ПИНЮ.676200.001 ТУ

Пример формулировки заказа:

обозначение светильника для двух линейных люминесцентных ламп, мощностью 58Вт, потолочного крепления, климатического исполнения и категории размещения У1:

ВЭЛАН 51-2х58П-1Ex db IIC T6 Gb-У1;

обозначение светильника с аккумулятором для двух линейных светодиодных ламп, мощностью 18Вт, с потолочным креплением, климатическим исполнением и категорией размещения УХЛ1:

ВЭЛАН 51-АК-СД.Л.2х18П-1Ex db IIC T6 Gb-УХЛ1

Комплектность поставки

Светильник поставляется в комплекте с лампами и выбранным креплением. По умолчанию светильник комплектуется заглушками с резьбой М25х1,5.

Стойка крепления «Опора» заводом не изготавливается.

Дополнительно заказываются кабельные вводы:

— ВК-Х-ВЭЛ2БМ-М25х1,5-ExdG для бронированного кабеля;

— ВК-Х-ВЭЛ4-М25х1,5-ExdG или ВК-Х-ВЭЛ2- М25х1,5-ExdG для небронированного кабеля;

— ВК-Х-ВЭЛ2БТ-М25х1,5-ExdG-G3/4″ для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20;

— ВК-Х-ВЭЛ2БТ-М25х1,5-ExdG-G3/4″ для не бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.

При заказе светильника нужно учитывать, что в корпусе светильника нарезана резьба М25х1,5.

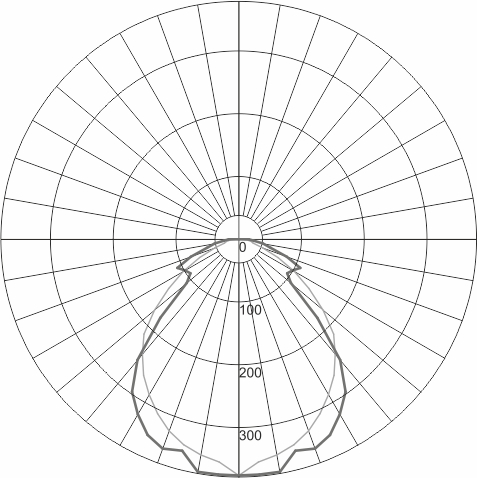

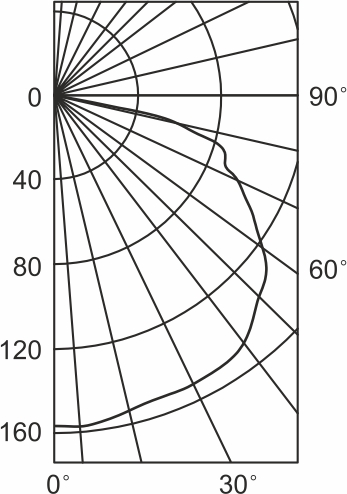

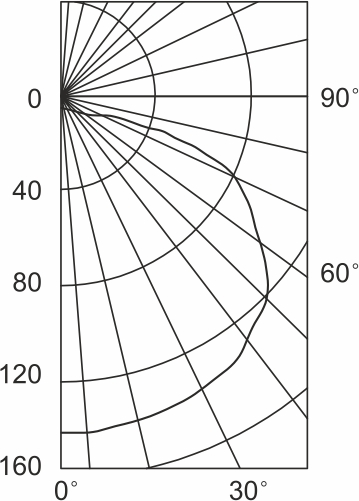

Фотометрические кривые

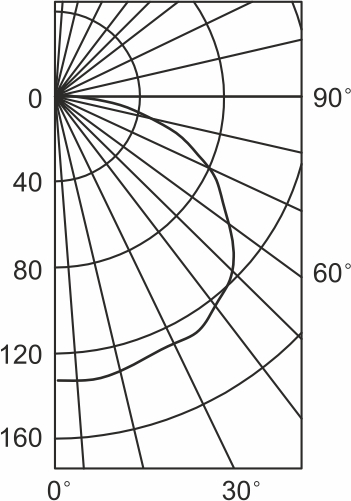

ВЭЛАН51-1х18 ВЭЛАН51-1х36 ВЭЛАН51-1х58

1050 Лм 2500 Лм 4000 Лм

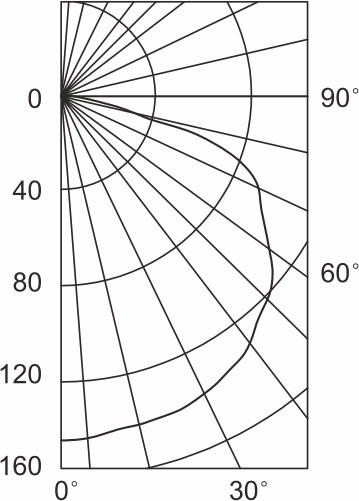

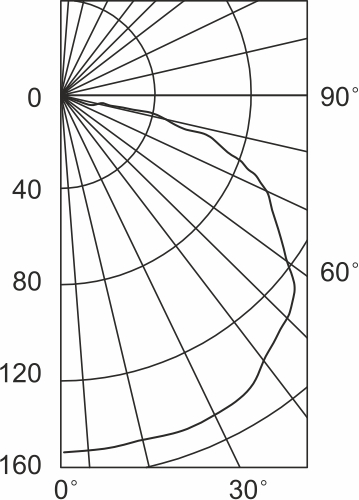

ВЭЛАН51-2х18 ВЭЛАН51-2х36 ВЭЛАН51-2х58

2100 Лм 5000 Лм 8000 Лм

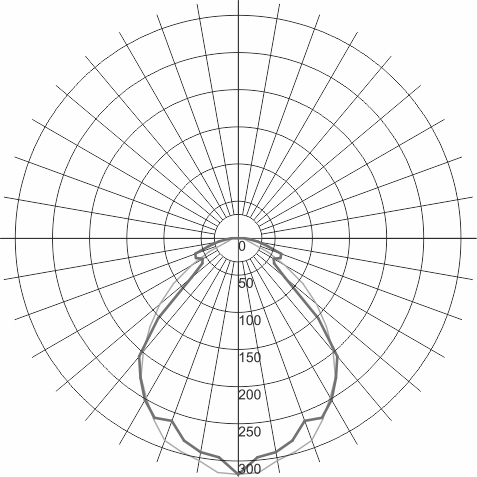

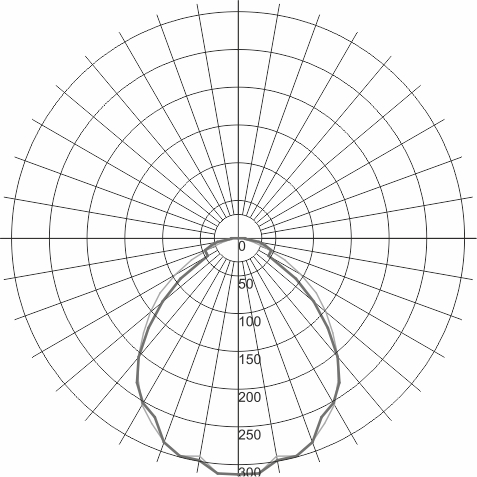

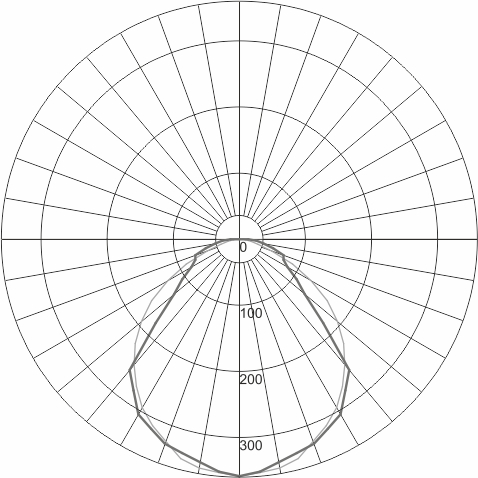

ВЭЛАН51-1х9 ВЭЛАН51-1х18 ВЭЛАН51-2х9 ВЭЛАН51-2х18

1002 Лм 1998 Лм 2028 Лм 4075 Лм

Габаритные и присоединительные размеры

Светильник L, мм I, мм Масса одинарный, кг Масса двойной, кг

ВЭЛАН51-1х18, 2х18 925 575 5,6 10,6

ВЭЛАН51-1х36, 2х36 1535 1185 8,8 16,3

ВЭЛАН51-1х58, 2х58 1840 1487 10,4 18,3

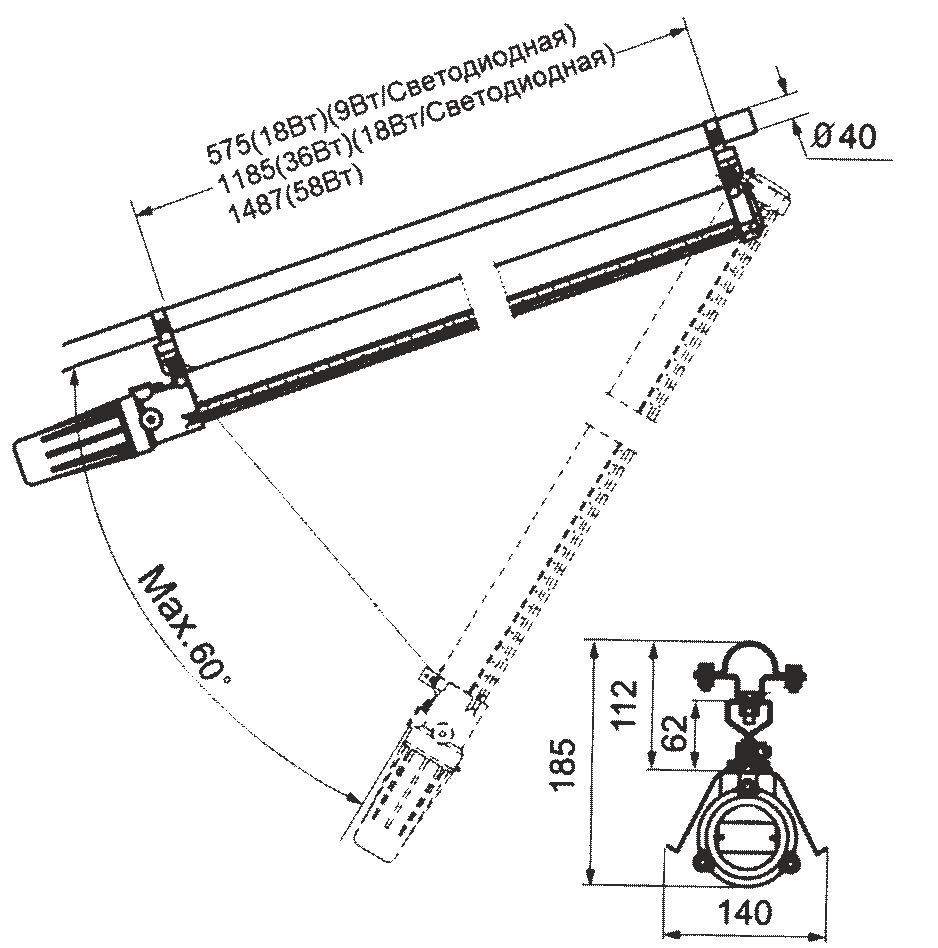

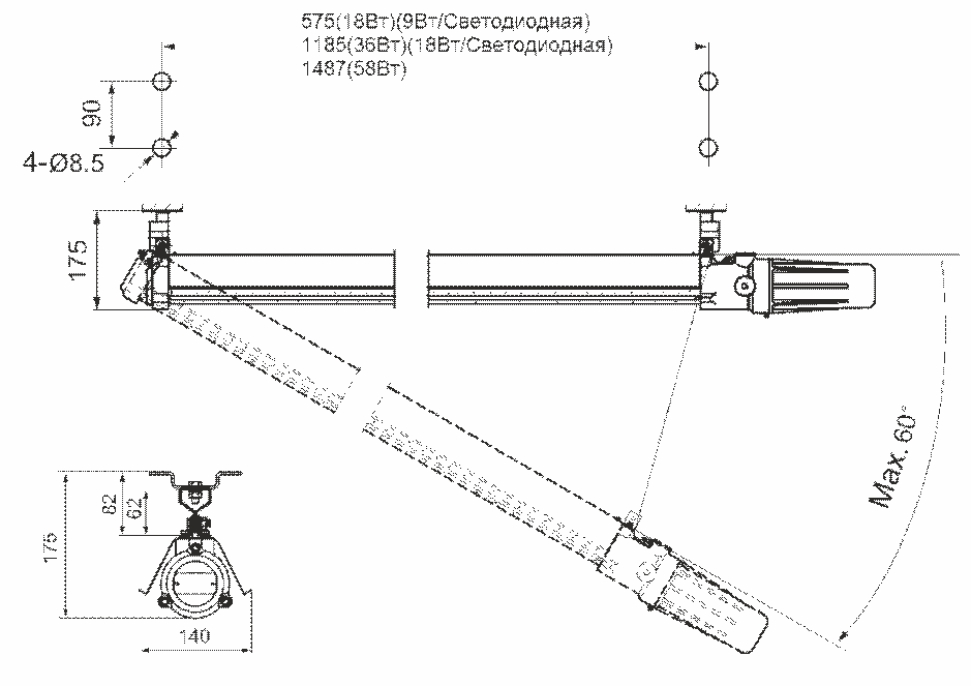

ВЭЛАН51-1х18, ВЭЛАН51-1х36, ВЭЛАН51-1х58

П: потолочное

О: на опоре

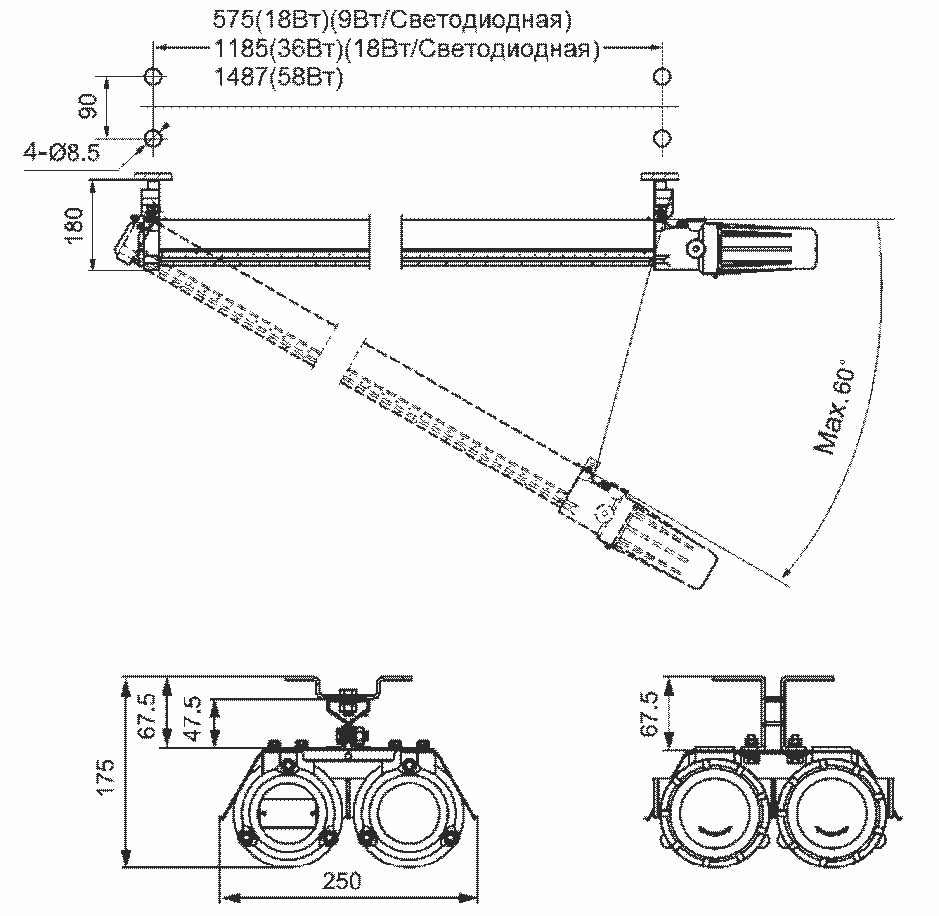

ВЭЛАН51-2х18, ВЭЛАН51-2х36, ВЭЛАН51-2х58

П: потолочное

О: на опоре
