Светильник ВЭЛАН 51-П

Назначение

Взрывозащищенные светильники (пластиковые) для люминесцентных и светодиодных ламп серии ВЭЛАН51-П используются для освещения взрывоопасных зон, производственных и складских помещений, а также других мест, где возможно возникновение взрывоопасного газа и пыли, в соответствии с маркировкой взрывозащиты.

Особенности

Пластиковый корпус.
Корпус с взрывозащитой «е», внутренние компоненты светильника обладают дополнительной взрывозащитой.
При открытии крышки происходит отключение питания.
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0: II.
В случае использования светодиодных ламп упрощается и облегчается конструкция светильника.
Завод выпускает светильники ВЭЛАН 51-П в качестве замены светильников ВЭЛ51-П с аналогичными техническими характеристиками.

Конструкция

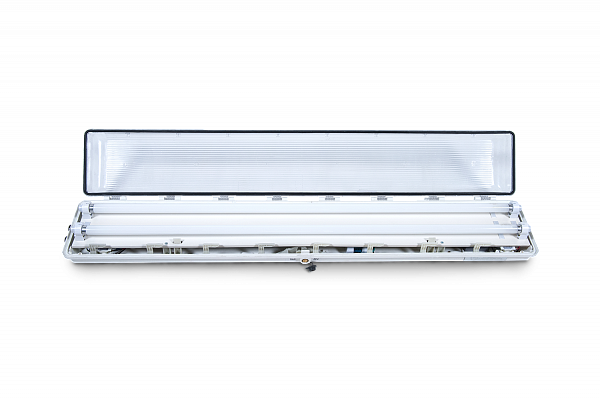

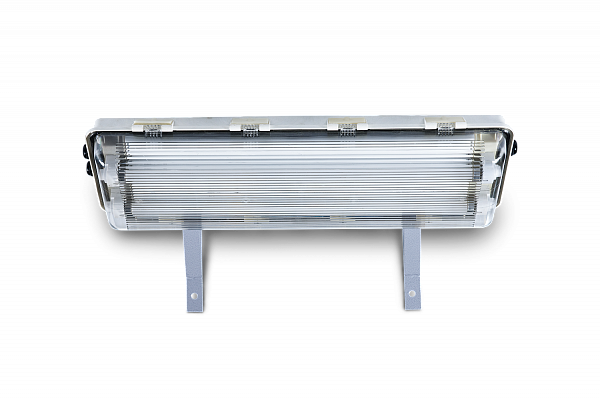

Светильники представляют собой пластмассовый корпус прямоугольной формы. В зависимости от исполнения светильника, в корпусе установлены: блок управления, пускорегулирующий блок, блок зажимов, патроны G13, блоки контактные, аккумуляторные батареи и источник света (линейные люминесцентные лампы или взрывозащищённые светодиодные линейные лампы ВСДЛЛ). Крышка светильников открывается только при помощи специального ключа. Для обеспечения степени защиты светильников от внешних воздействий на крышке светильника предусмотрена уплотнительная прокладка, размещённая в специальном пазу. Уплотнительная прокладка установлена на клею. Основное конструктивное отличие светильников ВЭЛАН51-П-АК от ВЭЛАН51-П — наличие аккумуляторного блока, позволяющего работать светильнику в аварийном режиме. На светильнике установлены два кабельных ввода для транзитной прокладки кабеля питания. Конструкция светильников обеспечивает отключение питания всех полюсов патрона при открывании крышки светильника, при этом отключающее устройство исключает возможность непреднамеренной подачи напряжения при случайном ручном воздействии на него.

Связаться с нами

СЕРТИФИКАТЫ

Назначение

Взрывозащищенные светильники (пластиковые) для люминесцентных и светодиодных ламп серии ВЭЛАН51-П используются для освещения взрывоопасных зон, производственных и складских помещений, а также других мест, где возможно возникновение взрывоопасного газа и пыли, в соответствии с маркировкой взрывозащиты.

Особенности

Пластиковый корпус.
Корпус с взрывозащитой «е», внутренние компоненты светильника обладают дополнительной взрывозащитой.
При открытии крышки происходит отключение питания.
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0: II.
В случае использования светодиодных ламп упрощается и облегчается конструкция светильника.
Завод выпускает светильники ВЭЛАН 51-П в качестве замены светильников ВЭЛ51-П с аналогичными техническими характеристиками.

Конструкция

Светильники представляют собой пластмассовый корпус прямоугольной формы. В зависимости от исполнения светильника, в корпусе установлены: блок управления, пускорегулирующий блок, блок зажимов, патроны G13, блоки контактные, аккумуляторные батареи и источник света (линейные люминесцентные лампы или взрывозащищённые светодиодные линейные лампы ВСДЛЛ). Крышка светильников открывается только при помощи специального ключа. Для обеспечения степени защиты светильников от внешних воздействий на крышке светильника предусмотрена уплотнительная прокладка, размещённая в специальном пазу. Уплотнительная прокладка установлена на клею. Основное конструктивное отличие светильников ВЭЛАН51-П-АК от ВЭЛАН51-П — наличие аккумуляторного блока, позволяющего работать светильнику в аварийном режиме. На светильнике установлены два кабельных ввода для транзитной прокладки кабеля питания. Конструкция светильников обеспечивает отключение питания всех полюсов патрона при открывании крышки светильника, при этом отключающее устройство исключает возможность непреднамеренной подачи напряжения при случайном ручном воздействии на него.

Степень взрывозащиты:

1Ex db sb IIC T4 Gb X,Ex tb IIIC T130°C Db X;1Ex db sb IIC T6 Gb X,Ex tb IIIC T80°C Db X

Тип оборудования:

Светильник

Степень защиты, IP:

65/66

Исполнение:

Зона 1

Тип питания:

АС

Класс защиты от поражения током:

II

Температура эксплуатации, ⁰С:

от -40⁰С до + 40⁰С/от -50⁰С до + 50⁰С/от -60⁰С до + 50⁰С

Вид источника света:

Линейная люминесцентная лампа/Линейная светодиодная лампа

Номер технических условий:

ПИНЮ.676200.001 ТУ

Мощность, Вт:

9/18/36

Напряжение питания, В:

230

Вид монтажа:

Потолочное крепление/Подвесное /Настенное/Опора

Аксессуары:

Аккумулятор

Климатическое исполнение:

В1/ОМ1/У1/УХЛ1

Частота переменного тока, Гц:

50

Комплектация кабельными вводами:

Вводы для не бронированного кабеля

Зона применения:

Зона 1

Материалы корпуса:

Пластик

Структура условного обозначения

ВЭЛАН51-П-АК-СД.Л.Х1хХ2 Х3-Х4-Х5

ВЭЛАН51-П — светильник взрывозащищенный пластиковый для линейных люминесцентных или светодиодных ламп.

АК– индекс, указывающий на наличие в светильнике аккумуляторной батареи и возможность работы светильника от нее (только для светильников с линейными люминесцентными лампами). В том случае, если аккумуляторная батарея не требуется, индекс не указывается.

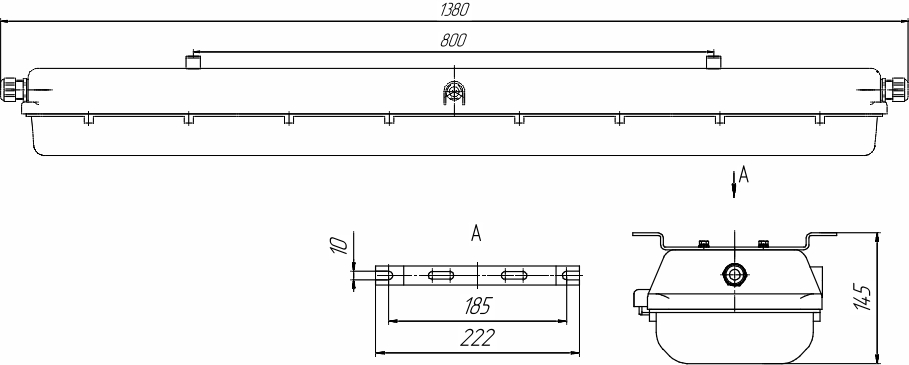

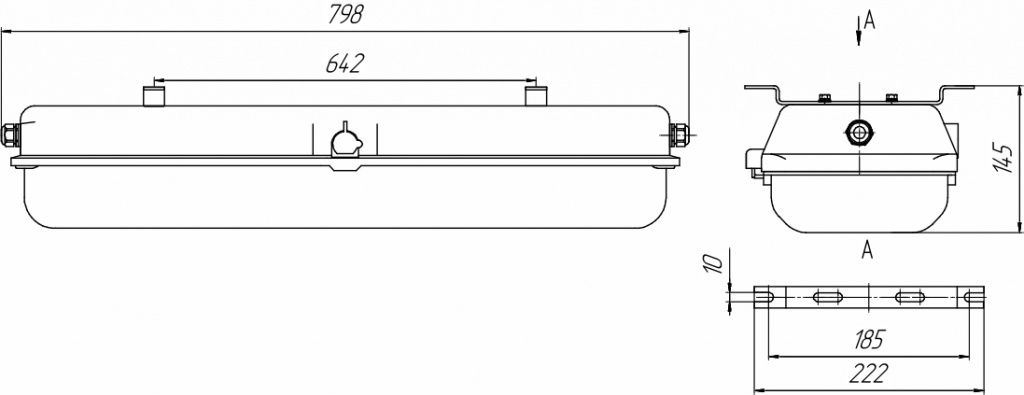

СД.Л. – индекс, указывающий на применение взрывозащищенных линейных светодиодных ламп. Для линейных люминесцентных ламп индекс не указывается.

Х1– количество ламп в светильнике: 1 или 2.

Х2– мощность используемой в светильнике лампы: — люминесцентной 18Вт или 36Вт; — светодиодной 9Вт или 18Вт.

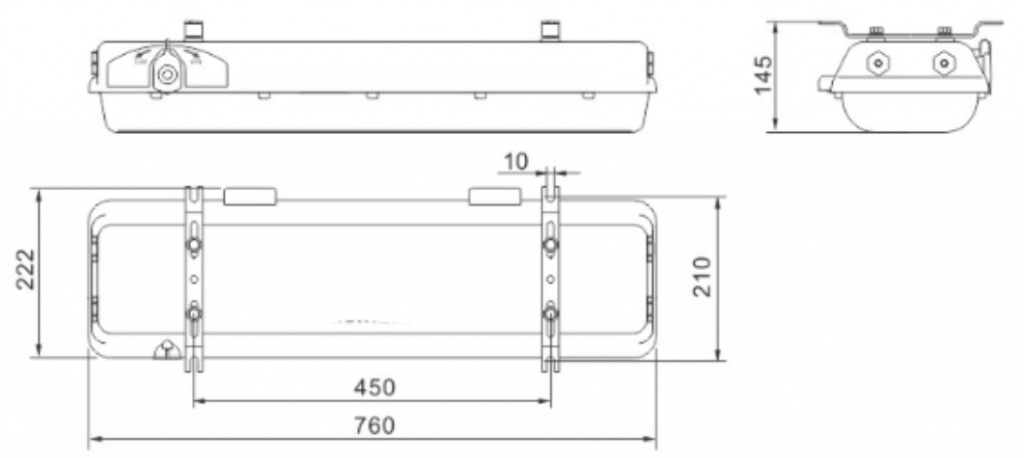

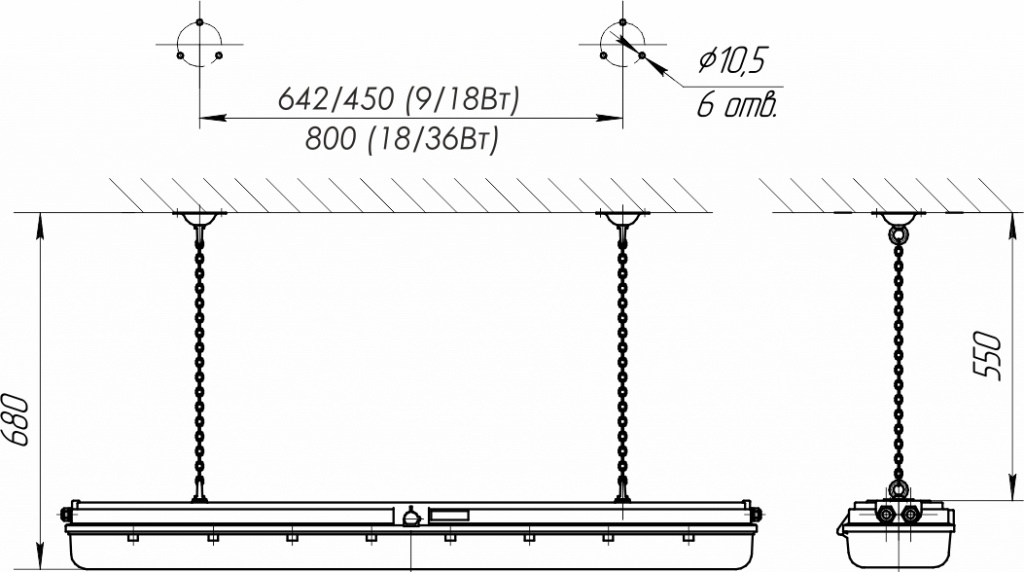

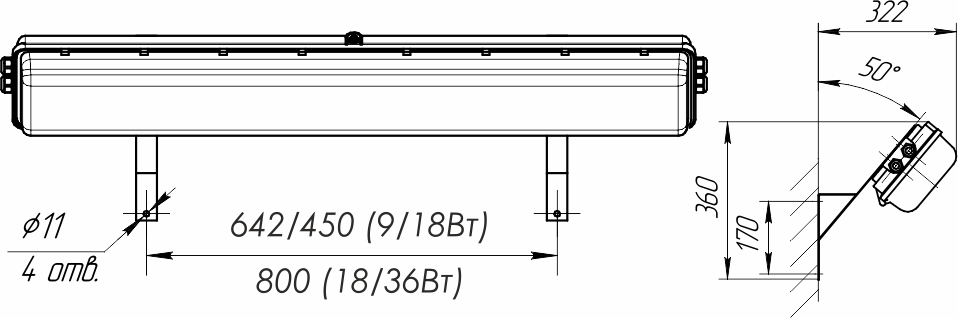

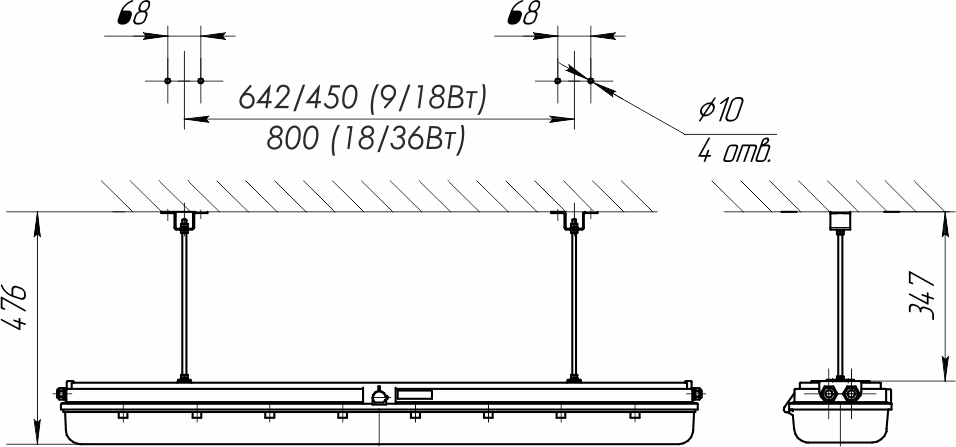

Х3– тип крепления: В – подвесное; Н – настенное; П — потолочное; О – на опоре; Ц — на цепи.

Х4— маркировка взрывозащиты:

— светильников с люминесцентными лампами: 1Ex db sb IIC T4 Gb X,

— светильников со светодиодными лампами: 1Ex db sb IIC T6 Gb X.

Х5— вид климатического исполнения и категория размещения светильника по ГОСТ 15150:

— У1 – для светильников с люминесцентными лампами;

— ОМ1 – для светильников с люминесцентными и светодиодными лампами;

— УХЛ1, В1 — для светильников со светодиодными лампами.

Пример формулировки заказа:

обозначение светильника взрывозащищенного для двух светодиодных ламп мощностью 18Вт с маркировкой взрывозащиты 1Ex db sb IIC T6 Gb X с потолочным креплением, климатическим исполнением и категорией размещения УХЛ1:

ВЭЛАН51-П-СД.Л.2х18П- X- 1Ex db sb IIC T6 Gb УХЛ1.

Комплектность поставки

Светильник поставляется с выбранным типом ламп. Светильник поставляется в комплекте с выбранным креплением, а также двумя пластиковыми кабельными вводами М25 для не бронированного кабеля. Стойка крепления «Опора» заводом не изготавливается.

Дополнительно заказываются кабельные вводы:

— ВК-Х-ВЭЛ1БМ- М25х1,5-ExеG для бронированного кабеля;

— ВК-Х-ВЭЛ1БТ- М25х1,5-ExеG-G3/4″ для не бронированного кабеля и бронировнного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.
