Светильник ВЭЛАН 51-П-СД.Л.

Назначение

Взрывозащищенные светильники (пластиковые) со светодиодной панелью серии ВЭЛАН51-П-СД.Л. и ВЭЛАН51-П-АК-СД.Л. (с возможностью работы от аккумулятора) предназначены для стационарной установки на промышленных предприятиях, опасных по взрывоопасному газу и пыли, в соответствии с маркировкой взрывозащиты.

Особенности

Пластиковый корпус.
Корпус со взрывозащитой вида «е», внутренние компоненты светильника обладают дополнительной взрывозащитой.
Применение светодиодных источников света позволяет сократить расходы на обслуживание. Срок службы светодиодов составляет порядка 100 000 часов.
При открытии крышки происходит отключение питания.
Светодиодный источник света при одинаковом световом потоке потребляет до десяти раз меньше электроэнергии, чем лампа накаливания. КПД светильника приближается к 100%, что также сказывается на энергосбережении.
Возможность установки внутрь светильника блока аварийного управления с аккумулятором, обеспечивающего автономную работу светильника не менее 1 часа. Два габарита корпуса в зависимости от мощности: 25Вт и 50Вт.

Конструкция

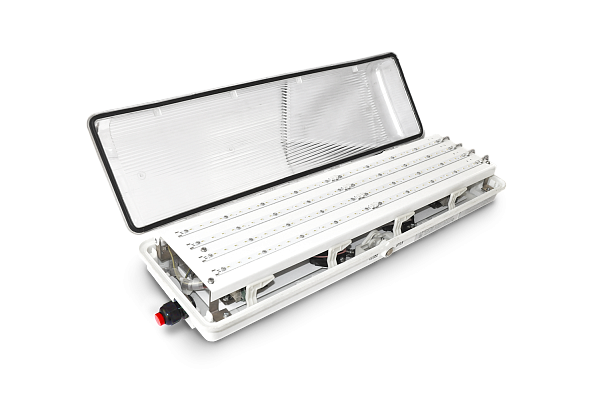

Светильники представляют собой пластиковый корпус прямоугольной формы. Внутри корпуса установлены взрывозащищенный драйвер, питающий светодиоды, клеммные зажимы для подключения питания. При заказе светильника с аккумулятором дополнительно устанавливается аккумулятор и взрывозащищенный блок управления.

Крышка светильников открывается только при помощи специального ключа. Для обеспечения степени защиты светильников от внешних воздействий на крышке светильника предусмотрена уплотнительная прокладка, размещённая в специальном пазу. Уплотнительная прокладка установлена на клею. В светильнике установлены два кабельных ввода для транзитной прокладки кабеля питания. Конструкция светильников обеспечивает отключение питания всех полюсов патрона при открывании крышки светильника, при этом отключающее устройство исключает возможность непреднамеренной подачи напряжения при случайном ручном воздействии на него.

Связаться с нами

СЕРТИФИКАТЫ

ТР ТС 012 ВЭЛАН 51-П-СД.Л

СПБ ВЭЛАН 51-П-CД.Л

Сейсмо ВЭЛАН 51-П-СД.Л

СС 020 ВЭЛАН 51-П

Назначение

Взрывозащищенные светильники (пластиковые) со светодиодной панелью серии ВЭЛАН51-П-СД.Л. и ВЭЛАН51-П-АК-СД.Л. (с возможностью работы от аккумулятора) предназначены для стационарной установки на промышленных предприятиях, опасных по взрывоопасному газу и пыли, в соответствии с маркировкой взрывозащиты.

Особенности

Пластиковый корпус.
Корпус со взрывозащитой вида «е», внутренние компоненты светильника обладают дополнительной взрывозащитой.
Применение светодиодных источников света позволяет сократить расходы на обслуживание. Срок службы светодиодов составляет порядка 100 000 часов.
При открытии крышки происходит отключение питания.
Светодиодный источник света при одинаковом световом потоке потребляет до десяти раз меньше электроэнергии, чем лампа накаливания. КПД светильника приближается к 100%, что также сказывается на энергосбережении.
Возможность установки внутрь светильника блока аварийного управления с аккумулятором, обеспечивающего автономную работу светильника не менее 1 часа. Два габарита корпуса в зависимости от мощности: 25Вт и 50Вт.

Конструкция

Светильники представляют собой пластиковый корпус прямоугольной формы. Внутри корпуса установлены взрывозащищенный драйвер, питающий светодиоды, клеммные зажимы для подключения питания. При заказе светильника с аккумулятором дополнительно устанавливается аккумулятор и взрывозащищенный блок управления.

Крышка светильников открывается только при помощи специального ключа. Для обеспечения степени защиты светильников от внешних воздействий на крышке светильника предусмотрена уплотнительная прокладка, размещённая в специальном пазу. Уплотнительная прокладка установлена на клею. В светильнике установлены два кабельных ввода для транзитной прокладки кабеля питания. Конструкция светильников обеспечивает отключение питания всех полюсов патрона при открывании крышки светильника, при этом отключающее устройство исключает возможность непреднамеренной подачи напряжения при случайном ручном воздействии на него.

Степень взрывозащиты:

1Ex db sb IIC T6 Gb X,Ex tb IIIC T80°C Db X

Тип оборудования:

Светильник

Степень защиты, IP:

65/66

Световая отдача, Лм/Вт:

110

Исполнение:

Зона 1

Тип питания:

АС

Класс защиты от поражения током:

II

Температура эксплуатации, ⁰С:

от -50⁰С до + 50⁰С/от -60⁰С до + 50⁰С

Вид источника света:

Сверхъяркие светодиоды

Номер технических условий:

ПИНЮ.676200.001 ТУ

Мощность, Вт:

25/50

Напряжение питания, В:

230

Коэффициент мощности, cos ɸ:

≥0,95

Вид монтажа:

Потолочное крепление/Подвесное /Настенное/Опора

Аксессуары:

Аккумулятор

Климатическое исполнение:

В1/ОМ1/УХЛ1

Частота переменного тока, Гц:

50

Комплектация кабельными вводами:

Вводы для не бронированного кабеля

Вид присоединительного модуля:

0 -(подведение жил сечением от 10 до 35 мм2)

Материалы корпуса:

Пластик

Структура условного обозначения

ВЭЛАН51-П-АК-СД.Л.Х1хХ2 Х3-Х4-Х5

ВЭЛАН51-П — светильник взрывозащищенный с корпусом из пластика.

АК — индекс, указывающий на наличие в светильнике аккумуляторной батареи и возможность работы светильника от нее. В том случае, если аккумуляторная батарея не требуется, индекс не указывается.

СД.Л. — индекс, указывающий на применение светодиодных источников света.

Х1 — мощность: 25, 50Вт.

Х2 — тип крепления: В — подвесное; Н — настенное; П — потолочное; О — на опоре; Ц — на цепи

Х3 — маркировка взрывозащиты: 1Ex db sb IIC T6 Gb X, Ex tb IIIC T80°C Db X

Х4 — вид климатического исполнения и категория размещения светильника по ГОСТ 15150: УХЛ1; В1; ОМ1.

Пример формулировки заказа:

Светильник взрывозащищенный светодиодный для стационарной установки в помещениях предприятий, опасных по взрывоопасному газу и пыли, с корпусом из пластика, возможностью работы в аварийном (автономном) режиме от аккумулятора, мощностью 50Вт, напряжением питания 230 В переменного тока, потолочным креплением, маркировкой взрывозащиты 1Ex db sb IIC T6 Gb X, климатическим исполнением и категорией размещения УХЛ1:

ВЭЛАН51-П-АК-СД.Л.50П-1Ex db sb IIC T6 Gb X-УХЛ1

Комплектность поставки

Светильник поставляется в комплекте с выбранным креплением, а также двумя пластиковыми кабельными вводами М25 для небронированного кабеля. Стойка крепления «Опора» заводом не изготавливается.

Дополнительно заказываются кабельные вводы:

— ВК-Х-ВЭЛ1БМ- М25×1,5-ExеG для бронированного кабеля;

— ВК-Х-ВЭЛ1БТ- М25×1,5-ExеG-G¾″ для не бронированного кабеля и бронировнного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.
